一些机器设备的运行速度是衡量生产工艺稳定的一个重要参数。本文向大家介绍一种只用几块集成电路组装的技术性能优异的CMOS数星测速仪，就是根据速度的定义进行设计的。能对线速和转速进行监视。该仪器工作精度极高，可供大家参考。
工作原理
1．转速测量 设传感器每转脉冲数为P，采样时间为t，被测物转速为N，数字显示读数为C，要使C=N，即C=N／60Pt，t=60／P
只要适当选择采样时间和传感器的脉冲数，就能使数字显示仪的读数为转速值。
2．线速测量 设被测线速度为V（米／秒），被测旋转轴的直径为D（米），每秒钟转速为N，则
V=π·D·N （1）
若传感器每转脉冲数为P，传感器与旋转轴之减速比为i，采样时间为t秒，显示仪读数为C，
C=i·P·N·t （2）
要使直读线速值C=V，则t=πD／i·P
由于采样时间在1～9999ms可调，当辊径逐步磨损后，为减少测量误差，可通过调整采样时间进行补偿，以确保线速度V的精度。
电路原理
图1示出该测速仪的原理框图。它主要由整形、计数、锁存、译码、显示、1毫秒方波信号发生器、分频器、给定拔盘、时序控制等电路组成。并没有自校开关。

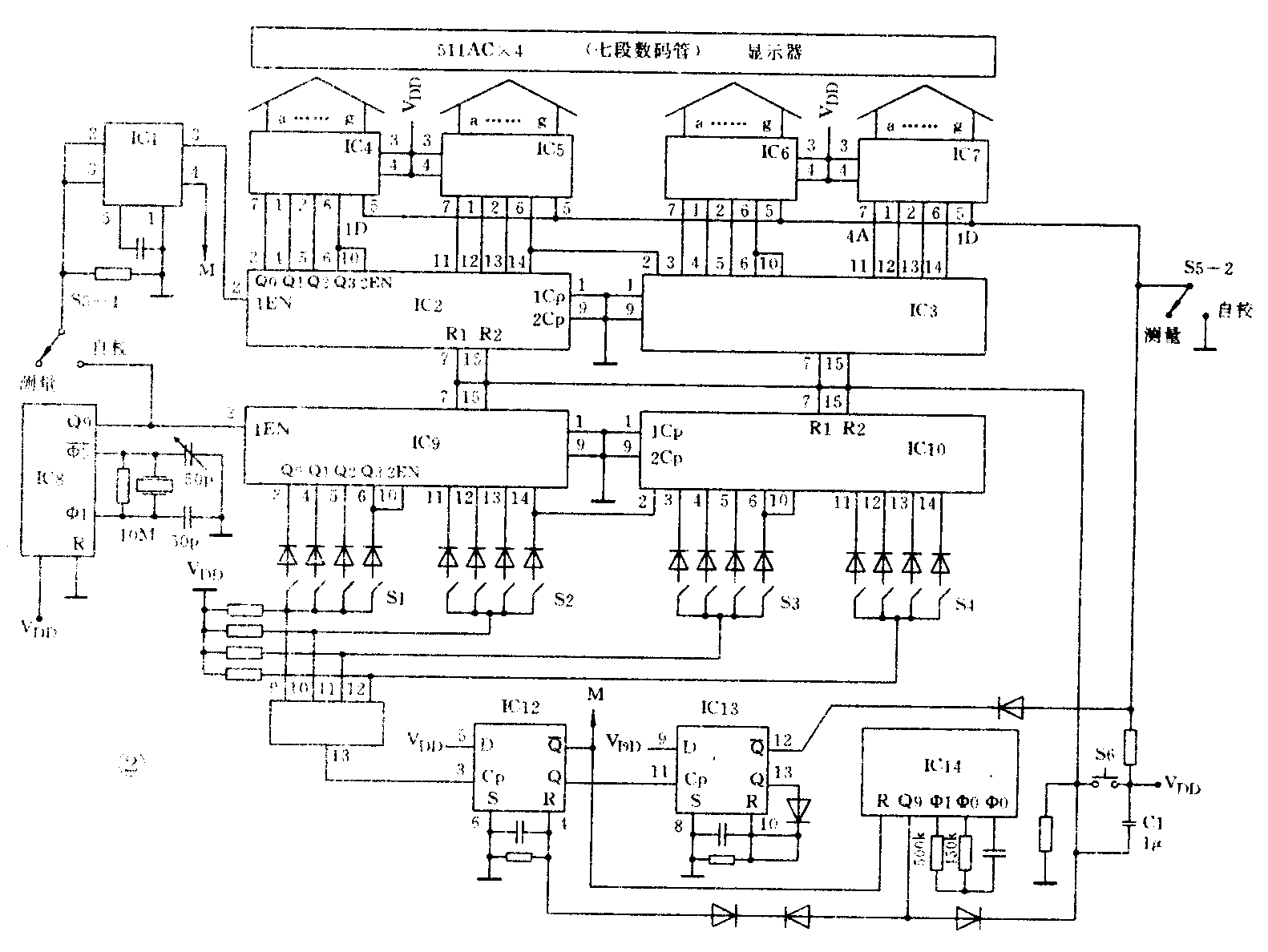

图2示出该测速仪的原理图。主要由脉冲整形IC1；计数IC2、IC3；锁存译码IC4～IC7；1毫秒方波信号发生器IC8；分频IC9、IC10；时序控制部分IC11～IC14等组成。接通电源时，电容C1，使IC2～IC3、IC9～IC10双二—十制计数器清零。IC1为时基电路LM555，接成整形电路。测速脉冲通过IC1整形后通过IC2、IC3进行计数。IC8为CD4060，接成在Q9端输出周期为1毫秒的脉冲信号，该信号送入IC9～IC10组成的分频电路，通过S1～S4拔码开关预置采样时间1～9999毫秒。当IC8输出的脉冲数与S1～S4预置数一致时，S1～S4均有正电位输出，通过IC11四与门产生一个正脉冲，该脉冲的上升沿使IC12D触发器的Q端输出门控负电位，控制IC1，使其无脉冲输出，同时IC12的Q端输出正电位，使IC13D触发器的Q端产生一个负脉冲，即锁存脉冲LE，使IC4～IC7所存的BCD码通过译码、驱动电路显示出来、IC14组成延时清零电路。锁存脉冲LE过去后，IC14延时0.5秒后产生一个清零脉冲，把IC2、IC3、IC9、IC10、IC12清零。这就是在预置采样时间内计数、门控、锁存、延时清零的循环过程，使所测得的速度值连续稳定自动地显示出来。图3示出它的主要时序波形图。
元器件选择
IC1为时基电路LM555；
IC2、IC3、IC9、IC10为双二—十进制计数器CD4518。
IC8、IC14为带振荡器的14级二分频集成电路CD4060。
IC4、IC7为BCD码锁存、译码、驱动集成电路CD4511；
IC11为四与门1/2CD4082。
IC12、IC13为D触发器1/2CD4013。
S1～S4为8421码输入的拔盘开关。
S6为手动清零按钮。
所有二级管为1N4148型、电容电阻除留图上标出外均用0.01μF和500kΩ。
显示器为511AC型数码管，晶振选用优质512kHz石英晶体，并要屏蔽。
本机设有测量和自校档，由S5控制。（张树林 王德君）
