1994年第一期上刊登了“JYGW无源固态液位控制继电器”一文后，笔者收到一些读者来信，他们对如何判断JYGW继电器的好坏以及应用方面提出一些问题，本文就读者的提问作些解答，并再列举几个应用实例，进一步说明JYGW继电器在带感性负载时应注意的问题。
一、JYGW继电器的简易测试

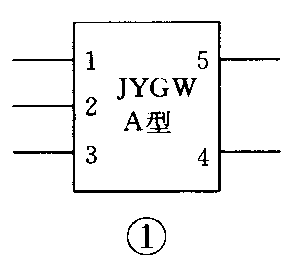

1．检查A型继电器

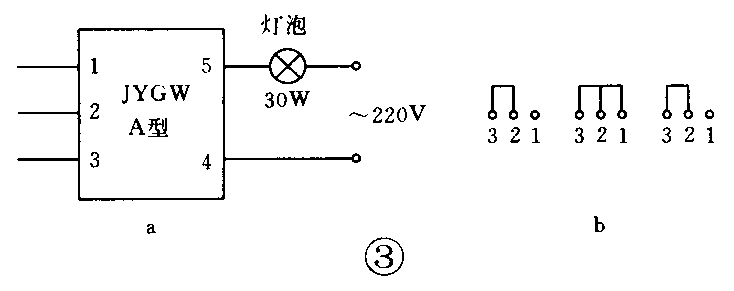

测试电路见图③。
①按图接上灯泡试验，接通电源灯应亮着。
②将3脚与2脚短接，见图3b左边所示，灯应继续亮着。
③然后再与1脚短接（图3b中间所示），灯应熄灭。
④将1脚与2、3脚断开，2、3脚继续保持短接（见图3b右边），灯应保持熄灭。
⑤将2、3脚断开，灯亮。
如果符合上述现象，则JYGW—A型继电器功能是正常的。

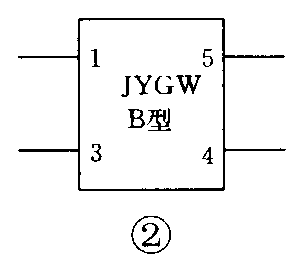

2．检查B型继电器
JYGW—B型继电器输入端切换电阻一般为30kΩ（水的导电电阻一般为几千欧），测试电路见图④。
①按图接灯泡试验，接通电源，将1、3脚开路，相当于电阻无穷大，大于切换电阻30kΩ，该继电器4、5脚导通，灯泡亮。
②重新接入电位器并调节电阻，使其阻值小于30kΩ，灯应熄灭。
③继续调节电位器，使其电阻值大于30kΩ，灯又亮，试验过程中在切换阻值30kΩ±30kΩ这段有一点过渡区属正常现象。
JYGW—B型继电器如果符合上述现象，功能是正常的。
二、JYGW继电器带小电流感性负载
1．作通用型液位控制器

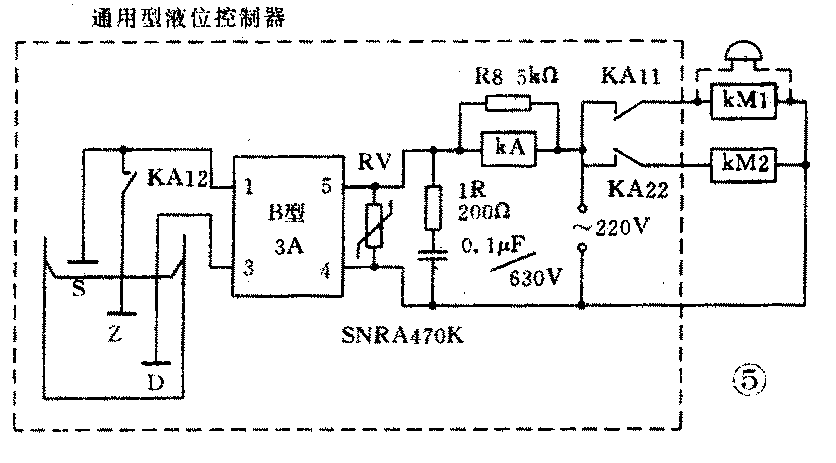

一些中间继电器如JZ1—44、交流接触器CJ10—10，小功率水泵，电磁阀等负载，线圈电流一般小于100mA，由于电流过小，易产生误动作。为了提高可靠性，解决方法是在线圈两端并联负载增大电流（大于100mA），如并联上水泥电阻、指示灯等负载。图⑤虚线框是采用JYGW—B型／3A与中间继电器JZ7—44组成的可作供液、排液、高低水位报警等多功能液位控制器，水泥电阻RB（5kΩ）并入可提高可靠性，利用KA的常闭触头KA12作中水位控制，KA11外接交流接触器KM1便可作自动排液控制，利用KA的常开触头KA22外接交流接触器KM2，可作供液型控制。将中水位Z断掉，KA11触头连上电铃HA可作高水位报警。在此应再强调，凡带感性负载必须加R、C、RV（压敏电阻）保护电路进行保护。同时为了提高可靠性，电极与液面接触面应大于0.25平方厘米，对电极的材料可不作特殊要求。
2．作家庭自动储水装置

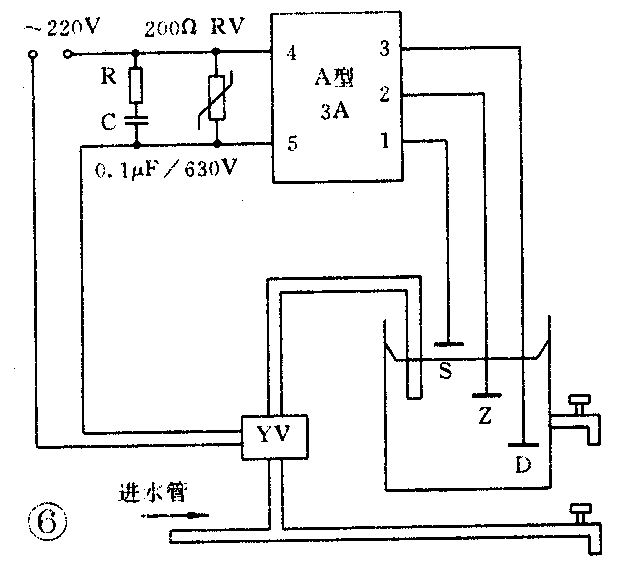

在一些大城市里，早、中、晚是用水的高峰期，在一些区域或楼房顶层，一些家庭为缺水而犯愁。要解决这个问题，只有在上班后或深夜，将水自动供给储水箱，水满后自动停止供水。图⑥就是选用JYGW—A型/ 3A带电磁阀YV（22D—L10B—T），实现自动储水，同时不影响正常用水，安装方便。当进水管有水时，只要水箱水位低于Z点，则电磁阀打开，储水箱水位上升，上升到S点，4、5端截止，电磁阀YV关断，停止供水，直到水箱里的水低于Z点后，将重新打开电磁阀进行供水。
3．锅炉给水报警装置

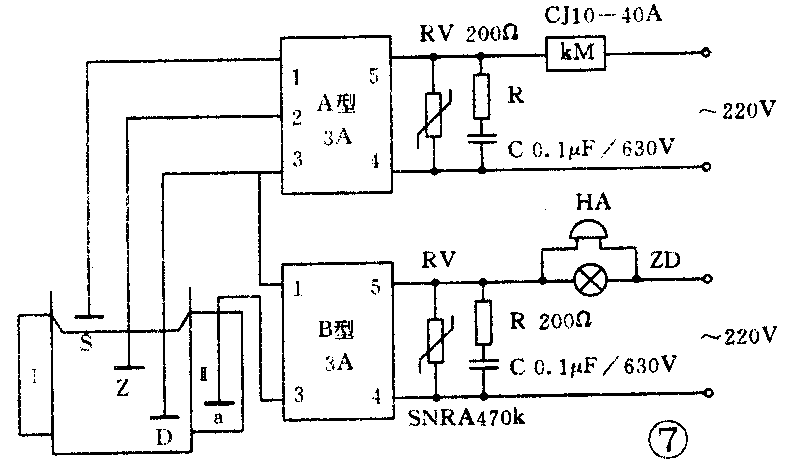

图⑦是选用JYGW—A型/3A器件与交流接触器CJ10—40A组成带动水泵电机的实现锅炉自动上水装置。因CJ10—40A线圈电流大于100mA，所以不需并电阻或指示灯，便能可靠工作。图中Ⅰ、Ⅱ力锅炉的两个水位观察孔，其中观察孔Ⅱ为自动缺水报警装置，选用JYGW—B型/3A继电器、电铃HA、报警指示灯HL（红灯），组成低水位自动报警。ZD灯泡并入不仅仅作指示用，而且克服了JYGW继电器带小电流感性负载的不足。本装置特别适用于1～2吨锅炉供水系统的改造，也适用于各种供水设备的配套、各种容器的液位、压力控制。
三、JYGW—A型／5A～40A继电器的应用

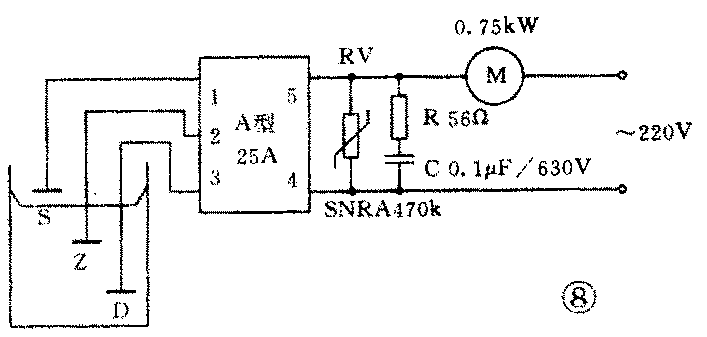

JYGW—A型电流为5A～40A的继电器外形尺寸为：58×48×39mm，内部已装有浪涌吸收RC，所以使用小电流负载时它外部不需并联RC，只需并压敏电阻RV470V（Ф12～Ф18），若负载电流大于3A以上则外部还需并联RC．R为56Ω～100Ω（1W～3W），C为0.22μF～1μF／630V加以保护。图⑧是选择25A电流继电器控制0.75kW水泵电机作自动供液定深装置。（陈光辉 徐文辉）
