例1：日立CRP—450D型彩电，开机后可听到机内有“吱吱”声，无光栅无伴音。
分析与检修：初步分析该机开关电源负载电路出现故障，引起保护电路动作，导致无光无声。首先开机测量开关变压器次级+B（108V）和+B／2（54V）直流输出电压，结果+B=12V，+B／2=6V，显然是负载过重所致。关机测量+B和+B／2两输出端对地在路电阻，发现+B输出端对地正反向电阻均为67Ω，说明有短路性故障。先检查滤波电容C909，正常，进而检查行输出电路。将行输出电路板从主板上焊下，此时再测量+B端对地电阻，短路消除，说明故障出在行输出板上。重点检查行输出管Q702、阻尼二极管D702和行逆程电容C713，结果是D702击穿。更换D702，将行输出板焊回主板，故障排除。
例2：日立CPT2125SF／DU型彩电，刚开机可听到“吱—”的一声保护声，之后无光无声。

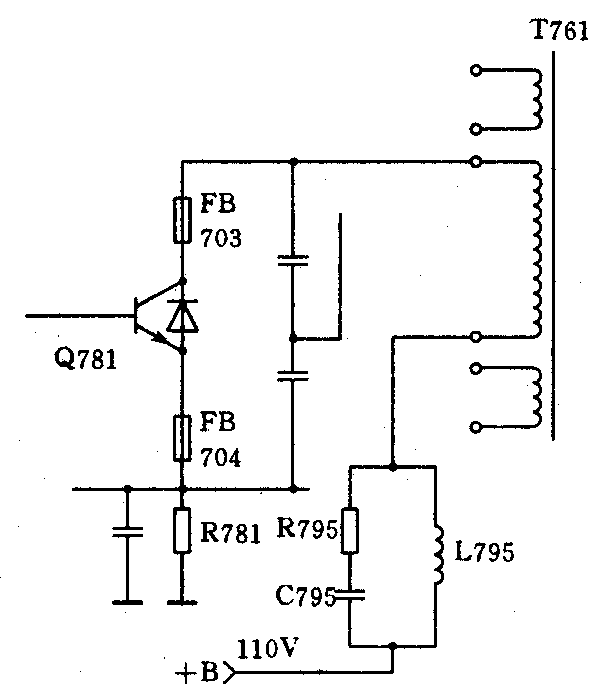

分析与检修：根据经验可知，这种故障是开关电源负载过流或过压，造成保护电路动作所致。首先在断电状态下检查+B（110V）输出端对地在路电阻，未见短路。然后通电测量+B电压，结果为0V。为了快速确定故障所在部位，断开L795（见附图），即切断行输出管集电极直流供电回路，在+B输出端对地接入50W400Ω假负载，此时再测量+B电压，电压为110V正常值，由此可见故障存在于行输出电路。检查行管、行逆程电容及行回扫变压器T761，周围的低、中压整流元器件均正常，确定T761损坏，更换新品后电视机恢复正常。此时测量行管射极电阻R781（6.8Ω）两端直流电压为2.25V，由此可算出该机行电流正常值约为330mA。（张文华）
