（李启福 孙航）近年来，手持式数字万用表，由于其准确度高，可靠性好，显示直观，耗电省，便于携带，价格便宜等一系列优点，而得到迅速的普及。但许多初学者对表内所用集成电路不熟悉，这给维修工作带来困难。本文以哈尔滨无线电七厂生产的DT－890A型数字万用表为例，介绍表内所用集成电路的功能及作用，并标出在正常工作时，集成电路各管脚的电压值，供初学者维修时参考。
DT－890A型数字万用表为31/2位数字仪表，其内部共有五块集成电路：ICL7106、CC7556、CC4011B、CC4070及TL062，现分别介绍如下。
一、ICL7106
7106电路为A／D转换器，它把模拟电路与逻辑电路集成在一块芯片上，属于大规模CMOS集成电路。该芯片在DT－890A中为核心部分，目前常用的31/2 位数字万用表大都采用7106型双积分式A／D转换器。少量DT－890／DT890A型选用微功耗的ICL7136，与7106可直接代换。
1．特点：
（1）采用单电源供电，电源范围7～15V。可使用9V叠层电池。
（2）输出形式为异或门输出，能直接驱动LCD显示器。
（3）输入阻抗高，典型值为1010Ω，对输入信号无衰减作用。
（4）内部有时钟电路，可接阻容元件构成多谐振荡器。
（5）功耗低，本身消耗电流1.8mA，功耗为16mW。
（6）能通过内部模拟开关实现自动调零和自动显示极性。
（7）在芯片内部V＋与COM端之间，有一个稳定性很高的2.8V（典型值）基准电压源。可外接电阻分压器，获得所需的基准电压值VREF，以保证A／D转换的准确度。转换准确度为±0.05％±1个字。
（8）整机组装方便。该芯片配上几个电容、几个电阻即可组成直流数字电压表，再加上其它附加电路，便可组成数字万用表。
2．功能

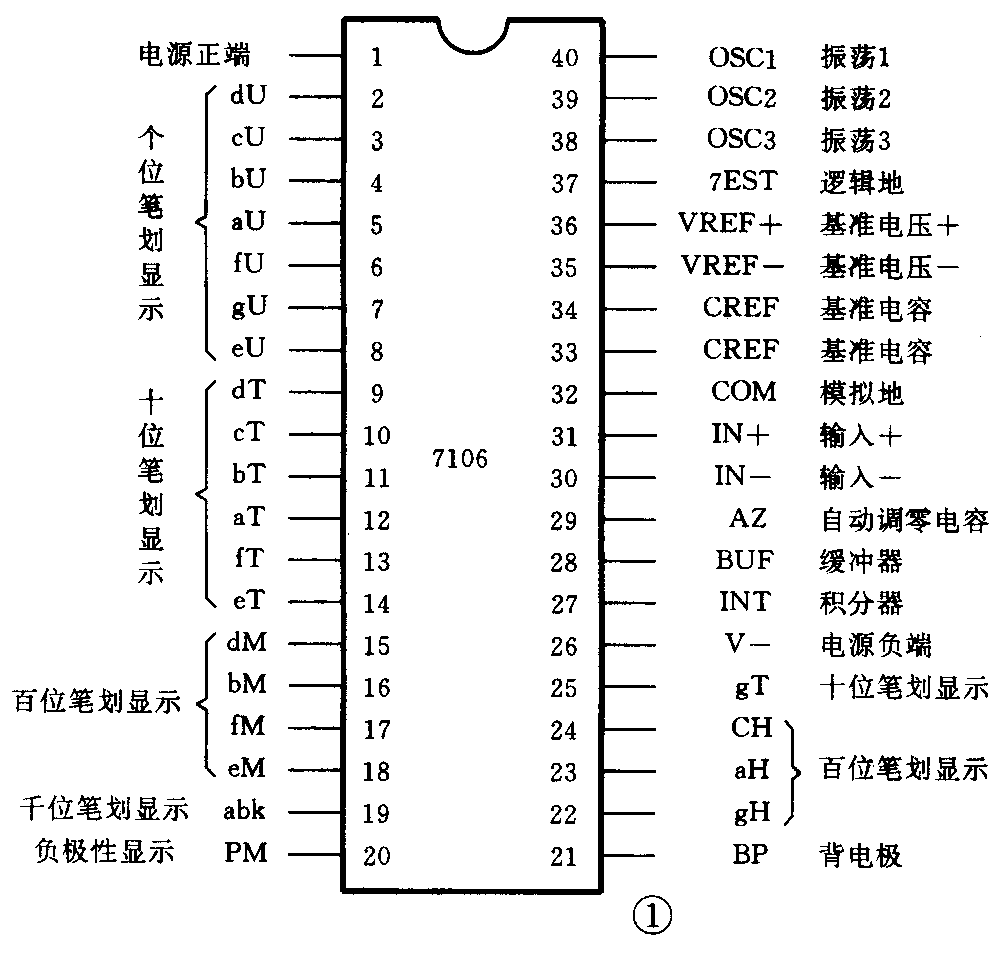

7106型A／D转换器采用塑料或陶瓷封装，双列直插式，共40个引出端，其管脚排列见图1。
（1）V＋和V－——分别接电源的正极和负极。
（2）aU～gU、aT～gT、aH～gH——分别为个位、十位、百位笔划的驱动信号，依次接LCD的个位、十位、百位的相应笔划电极，LCD显示器笔划见图2。
（3）abK——千位笔划驱动信号，接千位液晶显示器的a、b两个笔划电极。当计数值大于1999时，发生溢出，千位数显示“1”，表示超量程显示。
（4）PM——负极性指示，接千位数码g段，当PM端输出的方波与背电极方波的相位相反时，显示负号
（5）BP——LCD背面公共电极的驱动端。
（6）OSC1～OSC3——时钟振荡器的引出端，外接阻容元件组成多谐振荡器。
（7）COM——模拟信号公共端，简称“模拟地”。
（8）TEST——逻辑电路的公共地，简称“逻辑地”，可作负电源供外部驱动器使用，例如组成小数点显示电路。
（9）V\(_{REF＋}\)与VREF－——基准电压的正端与负端，简称“基准＋”和“基准－”。
（10）C\(_{REF}\)——外接基准电容端。
（11）IN\(_{＋}\)与IN－——模拟量输入端，分别接输入信号的正端与负端。
（12）AZ——积分器与比较器的反相输入端，接自动调零电容C\(_{AZ}\)。
（13）BUF——缓冲放大器的输出端，接积分电阻R\(_{INT}\)。
（14）INT——积分器输出端，接积分电容C\(_{NT}\)。

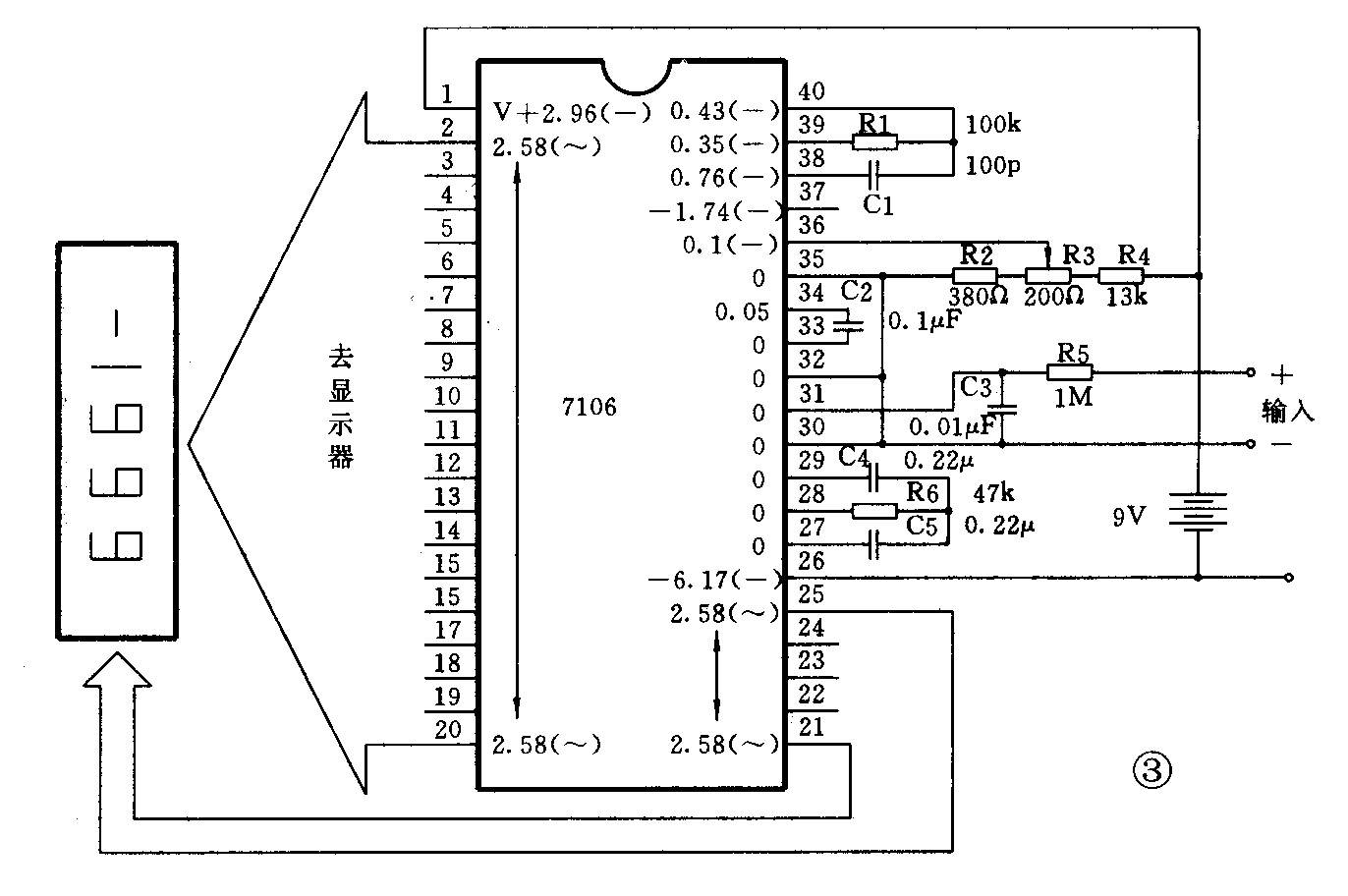

由7106构成的基本数字电压表电路图如图3。该表基本量程为200mV，其中R1、C1为时钟振荡器的RC网络，振荡频率40kHz，R2、R3、R4是基准电压的分压电阻。调整R3使基准电压VREF＝100mV。R5、C3为输入端高频滤波电路。C2、C4分别为基准电容和自动调零电容。R6、C5分别为积分电阻和积分电容。

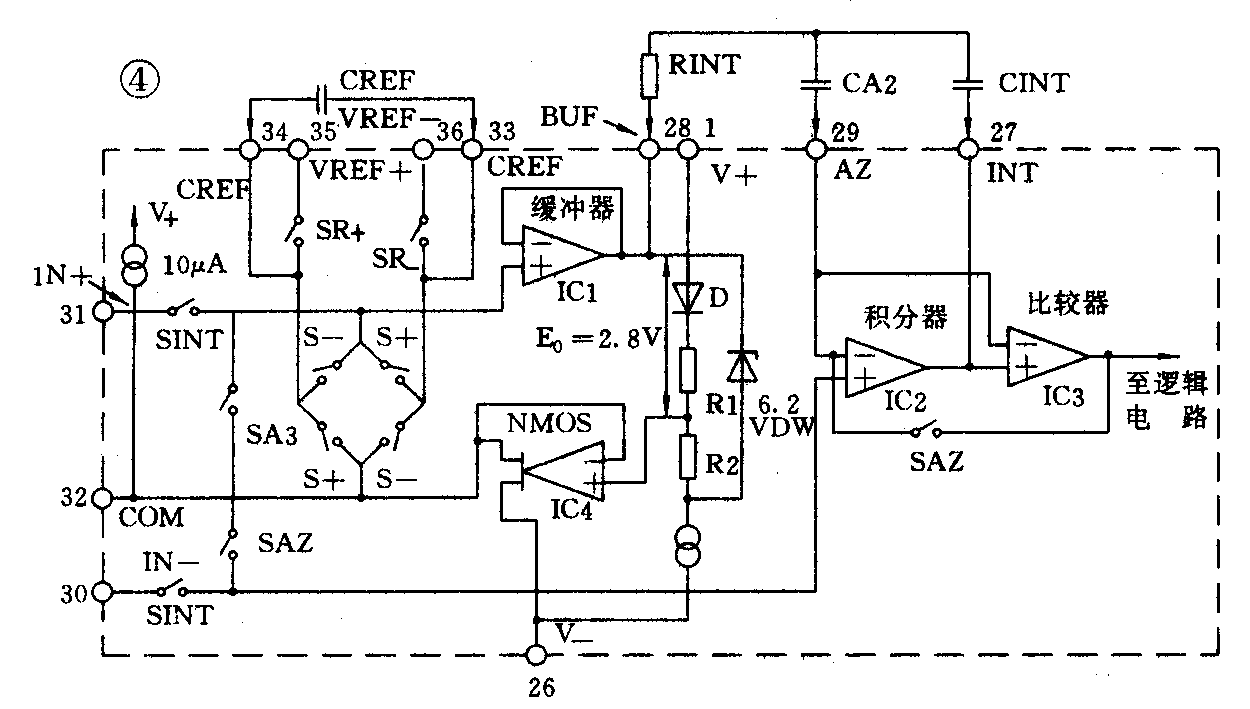

7106A／D转换器工作原理参看图4。
二、CC7556

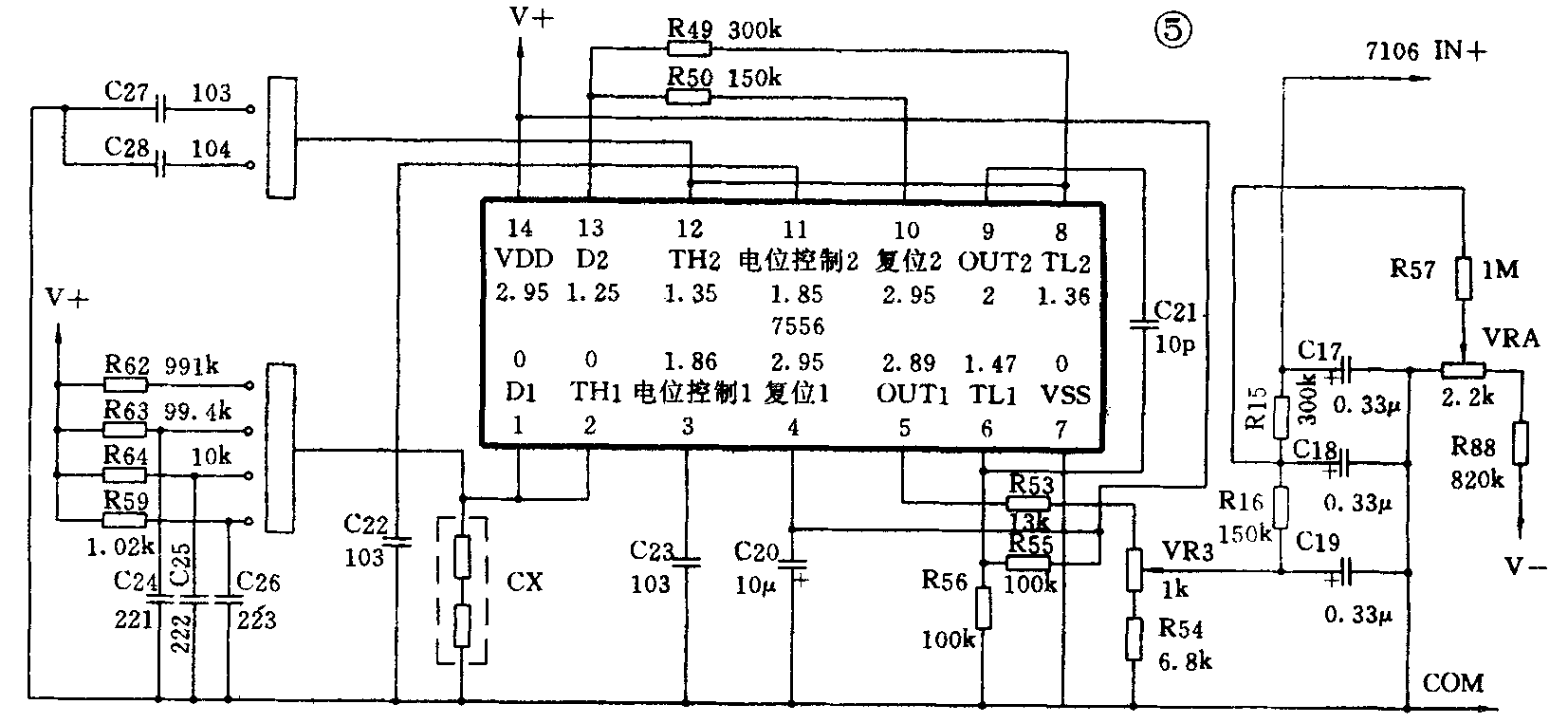

CC7556为双列直插式14脚CMOS型双模拟器定时器，在仪表中由7556与外围几只阻容元件，再配上3\(\frac{1}{2}\)位数字电压表，构成一块数字电容表，见图5。

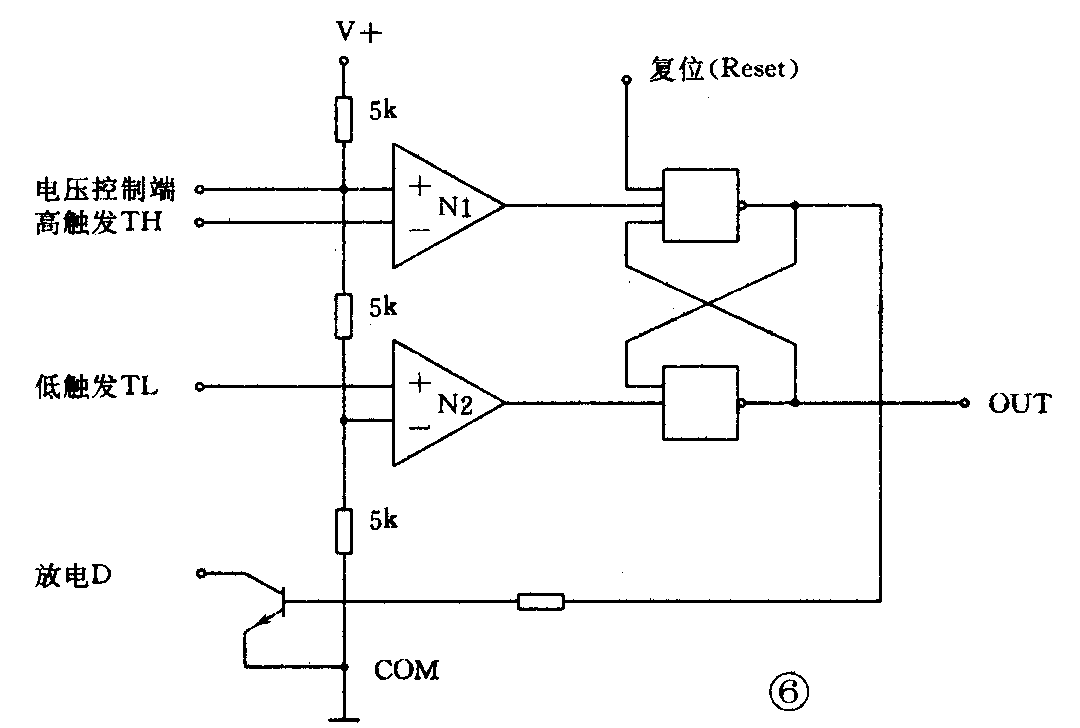

CC7556内部有两个相同的单定时器，每个定时器的组成都是由一个三极管开关，两个电压比较器N1、N2，一个基本RS触发器，以及由3个阻值为5kΩ的电阻组成的分压器组成，见图6。
图5中CC7556电路各管脚名称上方已标出正常工作时的各点电压值，供读者维修时参考。
三、CC4011B

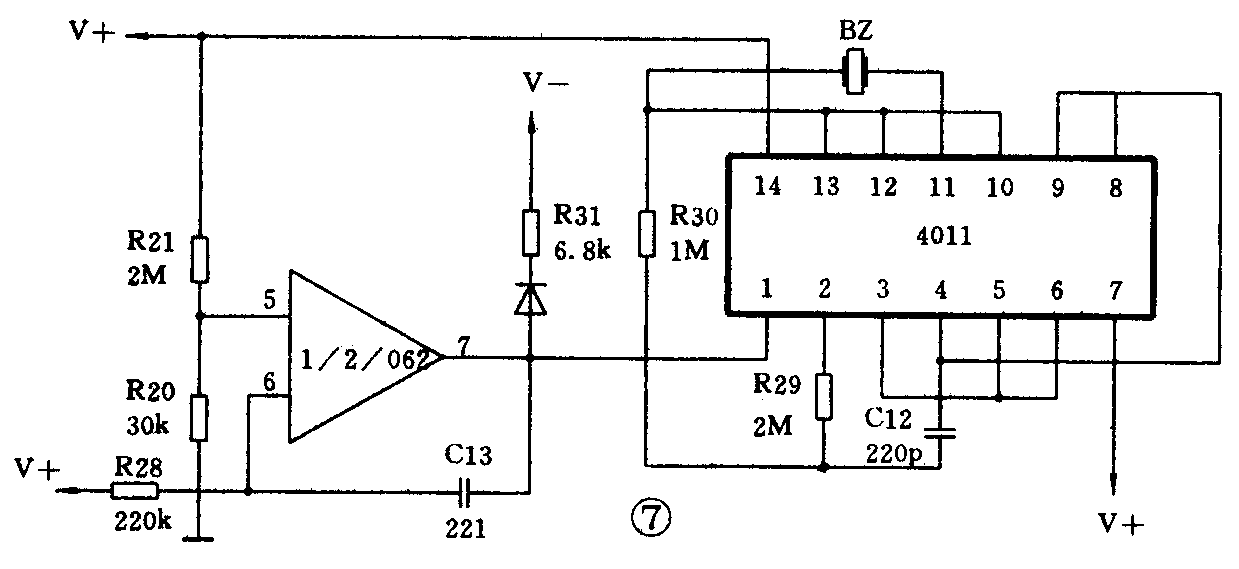

CC4011B为二输入端四与非门集成电路，为双列直插式14个引出脚。在该仪表中，它与R30、C12构成可控振荡器，并与双运算放大器062其中一组和压电陶瓷片共同组成蜂鸣器电路，用来进行线路通断测量如图7。
4011B共有四个与非门，除其中一个外，其余3个与非门都把两输入端短接，作为反相器使用，其中R29为偏置电阻，主要是稳定门电路的工作点，以提高振荡频率的稳定性，电路以输入端为高电平时起振，该振荡频率在音频范围内。
四、CC4070

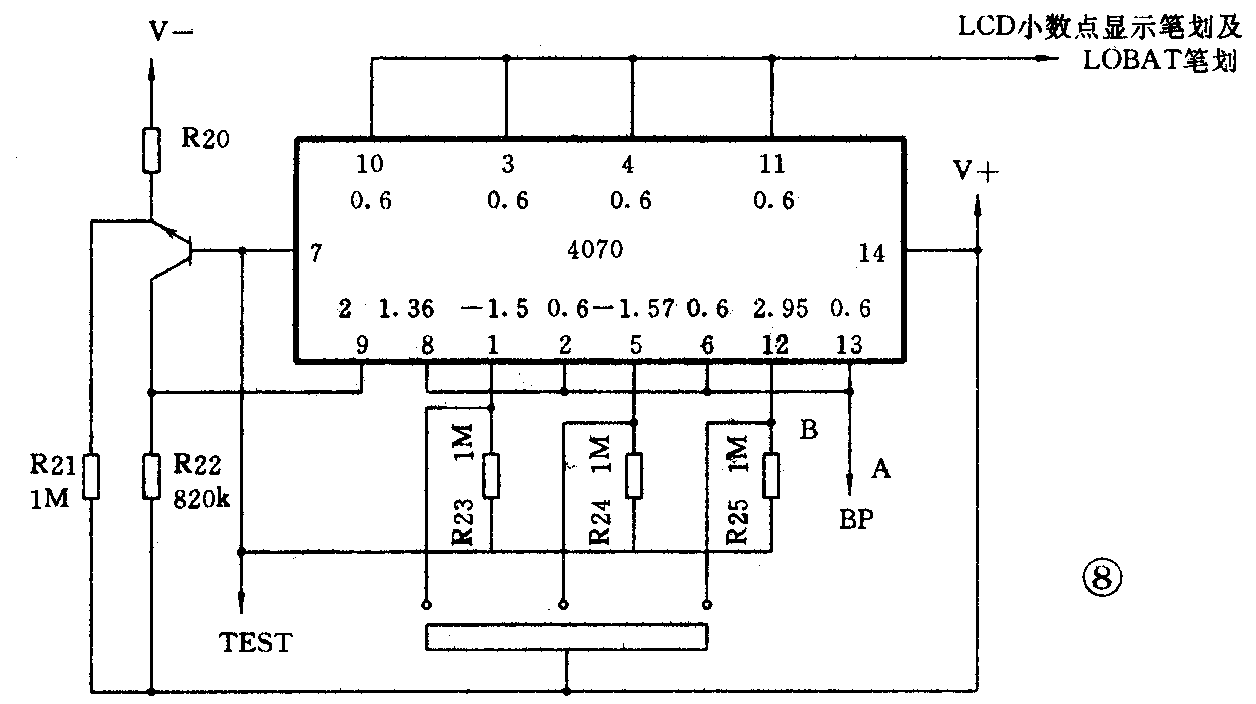

CC4070B为四异或门集成电路，双列直插14引脚。在仪表中，与一些元件组成小数点显示电路和低电压显示电路，如图8。利用40703个异或门外接3个电阻R23～R25组成小数点电路，3个异或门的输入端（2、6、13脚）相连接入7106的公共电极BP，A端加50Hz方波，而异或门的另外3个输入端（1、5、12脚）通过3个电阻接TEST端。平时B端呈低电平，当通过选择开关与V\(_{＋}\)相接时，根据异或门输出特性，使输出方波成为与BP极方波相位相反，从而使小数点dp闪光。
低电压指标电路由4070的另一个异或门与一只三极管组成。平时三极管处于导通状态，由集电极输出低电压（－2V），而一旦电池电压低于所定下限值时（＋7.2V），三极管截止，集电极输出高电压（＋2.4），使欠压显示符号“LOWBAT”笔划点亮，完成此项功能。
五、双运算放大器TL062

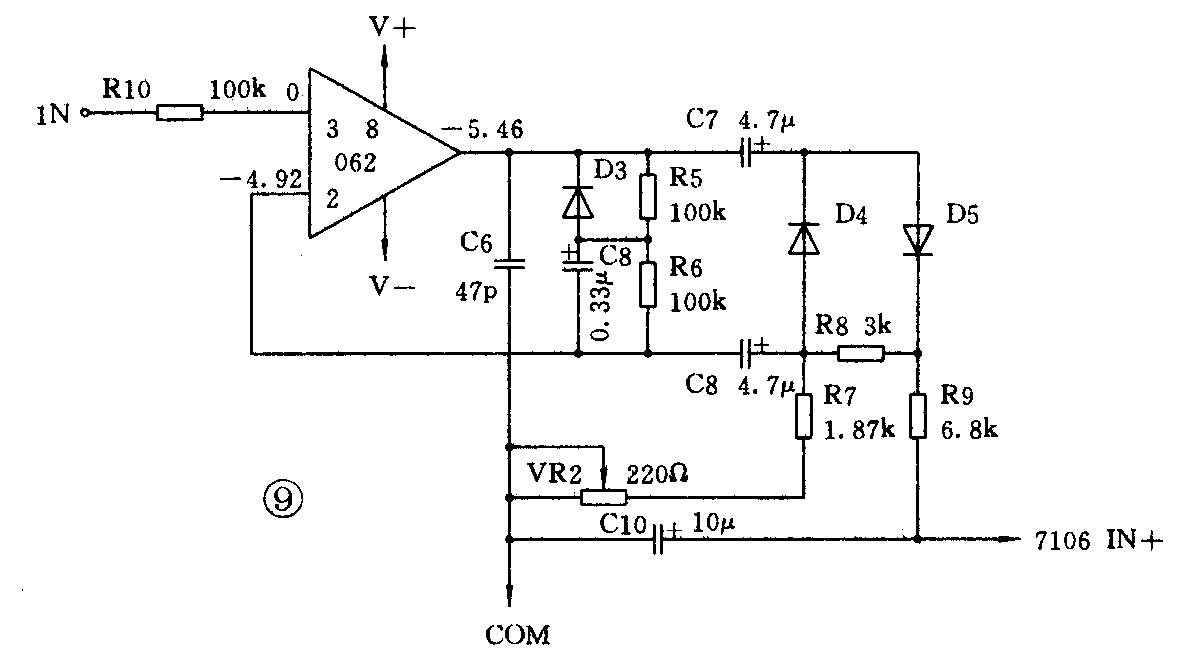

在仪表中双运算放大器起两个作用，一是利用TL062中运放Ⅰ与整流二极管及一些辅助器件组成AC－DC转换器如图9，此运算放大器的作用是将小信号（交流）放大，以避免AC－DC转换过程中，因小信号失真而产生误差。第二个作用是利用运算放大器Ⅱ与四与非门电路4011共同组成蜂鸣器电路，此运放Ⅱ组成电压比较放大器见图7，平时电阻分压器R20、R21为同相端提供固定电压值（＋0.04V）为反相输入端提供高电平（＋2.8V），比较放大器输出端电压为－4.6V，此时，可控振荡器停振，而当仪表拨到蜂鸣器档，并且输入端短路时，反相输入端电压为0V，经反相放大后，输出端输出＋2.4V电压满足了可控振荡器起振条件，使振荡器起振。
