香港产16英寸彩色电视机在国内拥有量不是根大，行输出变压器一旦损坏，很难买到同型号的直接更换。经过查资料，发现用青岛牌14英寸37CD445彩色电视机行输出变压器经稍加改动后就可以代换。现已使用半年多，效果很好，其质量基本上达到原机水平。现将代换方法介绍如下。
1．可直接代换的绕组引脚

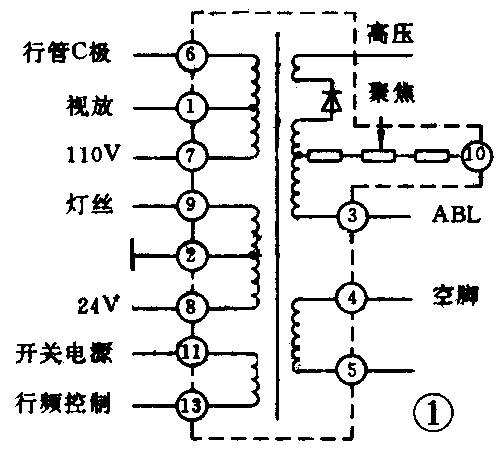

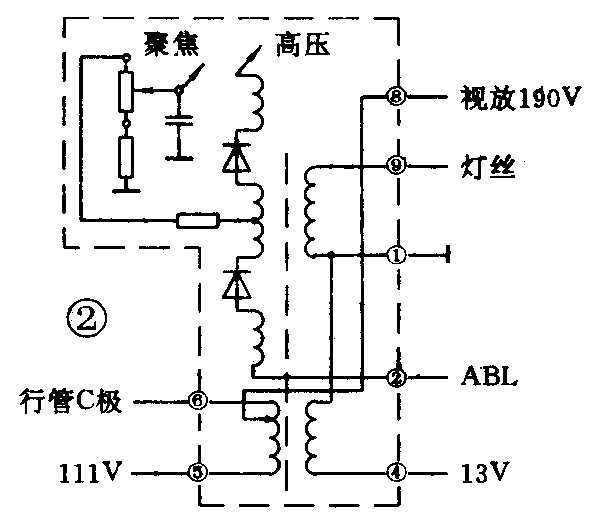

康佳牌彩色电视机的行输出变压器的电路如图1所示；青岛牌37CD445彩色电视机的行输出变压器的电路如图2所示。比较两图可以发现，青岛牌37CD445彩电行输出变压器的4、6、9脚可直接接到原机相应的引线脚上，而其它各脚要用跨接线连到各自相应的引线上。具体办法是将原机印制线路与原机引线脚焊盘用钢锯条割断，用连线直接将新行输出变压器的引脚连到相应的印制线路上去。
2．需要增加的绕组及绕制
对照图1、图2可以看出，青岛牌37CD445彩电行输出变压器缺少开关电源行频控制绕组。原机开关电源行频控制绕组的2匝线圈（图1中的11、13号）绕在行输出变压器一例外露的磁芯柱上，另外原机行输出变压器8脚输出24伏电压，而青岛牌37CD445彩电行输出变压器4脚只有13伏电压输出，需增加绕组与4脚串联将电压提高到24伏。下面介绍绕制方法：首先在青岛牌37CD445彩电行输出变压器的磁芯柱上用聚脂薄膜包扎2～3层（以上两个绕组同时绕在上面），用Φ0.3毫米左右的漆包线绕11匝（经过试验后确定的），首端接4脚，尾端接原机的8脚，紧接再绕2匝作为开关电源行频控制绕组。具体绕向参见图3。
3．代换后的行输出变压器与原机印制板接线
青岛牌37CD445彩电行输出变压器的外形结构和引线脚数量、排列、尺寸和原机行输出变压器完全相同，可直接插入原机印制板孔内，先上紧两个固定螺丝，将4、6、9脚直接与原机的4、6、9脚焊牢，然后用锯条将原机的1、2、3、7、8脚与印制板连接的线路割断，4、5脚原机为空脚，再用连线将新行输出变压器的1、2、5、8脚分别与原行输出变压器的2、3、7、1脚相连接；新增加11匝绕组的首端接新行输出变压器4脚，尾端接到原机行输出变压器的8脚上；2匝开关电源行频控制绕组直接连到原机的2根引线上。到此整个代换工作基本完成。经认真校对各脚接线，确定正确无误后方可通电试验。
4．通电检查可能出现的问题
通电前要接好万用表，首先监测开关电源的输出电压，电压应在110伏左右（动作一定要快），否则是开关电源行频控制线圈接反了；然后监测行输出电流，电流应在300毫安以下。如以上两项检查正常，就可进一步检查场部分供电电压，电压应在24伏左右（测整流二极管负极直流电压）；检查视放供电电压，电压应在175伏～190伏之间，最后根据光栅具体情况调整一下聚焦极电压、白平衡及行逆程电容，就可投入正常使用了。（刘尊民）
