（高雨春）九十年代初期推出的小型数字音频产品，称为新时代的小型音响系统，又称Mini Disk系统，简称MD。MD系统包括微型唱片和微型唱机两部分。
微型唱片
微型唱片结构形式如图1所示，外径为64mm，中心部位有作紧固之用的铁片，使用时唱机利用磁铁吸住它。外面装有72×68×5mm\(^{3}\)的塑制盘盒，既保护了盘，又便于携带。总体结构如图2所示，由上盖板①、下盖板②、插件③、窗口④、窗口锁⑤、唱片⑥、紧固铁片⑦和螺钉⑧组成。
一、两种形式
微型唱片有两种形式，各自的特点分别为：
1．预录音乐节目光盘：
光盘的截面如图3（a）所示，利用聚碳酸脂作基座，信号沿半径方向的分布状态如图4（a）所示，盒的上一面开窗口，下一面装光门供激光头读取信号，其拾音过程如图5所示。
2．可录、可抹磁光盘：
磁光盘截面如图3（b）所示，它由保护层、反射膜、介质膜、磁性膜（MO）和聚碳酸脂底座组成，信号分布状态如图4（b）所示。
二、工作原理

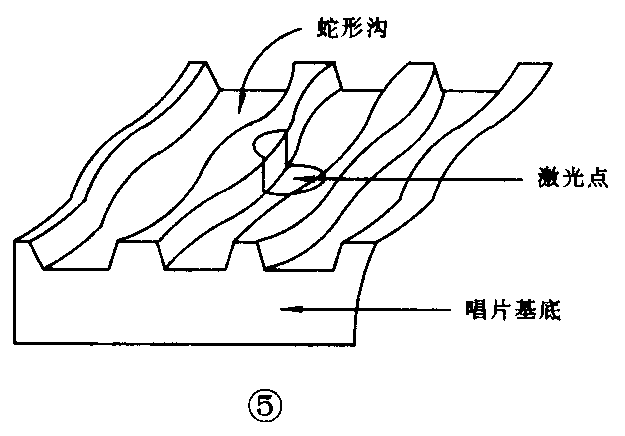

这里以可录、可抹磁光盘为例进行介绍。从信号分布图能看到它有信号导入区、信号记录区和导出区，并且唱片盒两面都开有窗口，一个窗口供激光束扫描，另一窗口使调制磁场作用到唱片上。由于其上记录信号的区域预先刻有按一定周期变化的如图5所示的弯曲蛇形沟槽，每个周期都记录有连续编序的地址码，可以非常方便地进行选址或快速搜索节目，蛇形槽还可用作放音循迹和主导轴伺服数据。
磁光盘的磁膜具有垂直磁化方向记录特性，采用多层结构来提高灵敏度、稳定性和可靠性。由于它属于无接触状态工作，可以反复使用百万次以上。
微型唱机
MD唱机典型结构如图6所示，在技术方面的主要特征是：
一、双功能激光头拾、录音

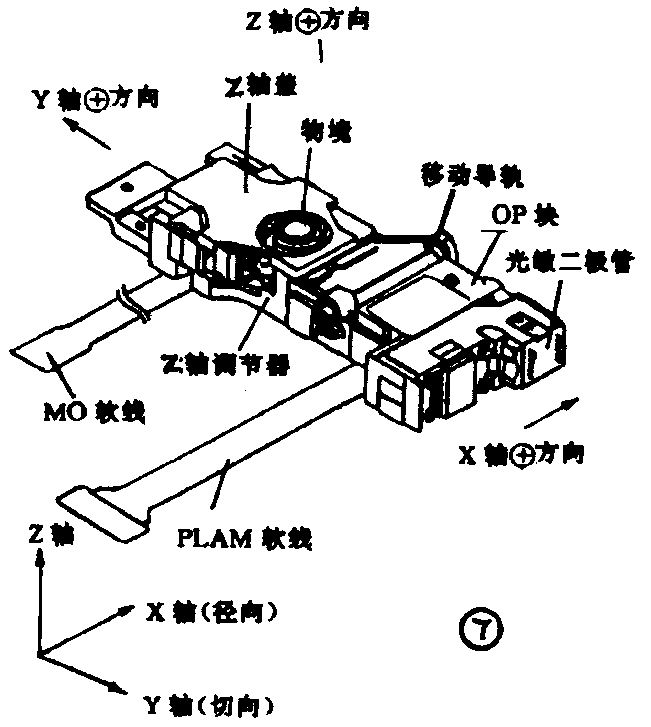

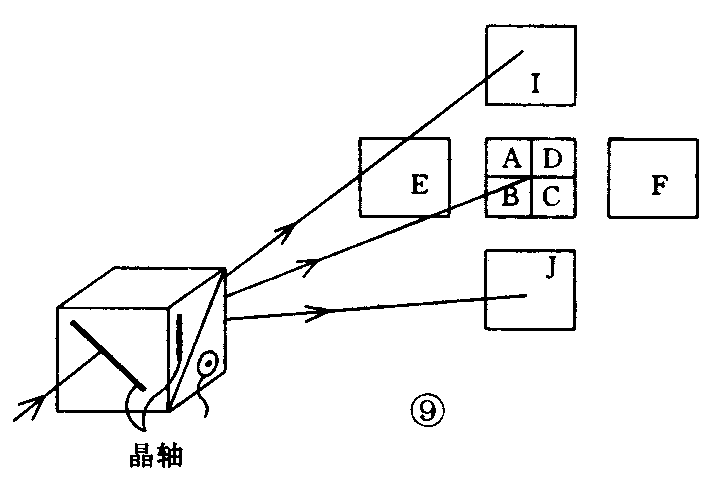

该唱机使用高效率磁头，光学拾取器的外形结构如图7所示，它的核心是如图8所示的光学系统，其中又以三束渥拉斯吨棱镜（3Beam Wollaston Prism）最为重要。该棱镜由两个单轴石英或方解石粘合而成，拾录音时，由于激光偏转方向不同，X、Y、Z三个方向分开并分别聚焦在检拾器中央和元件I、J上，如图9所示。

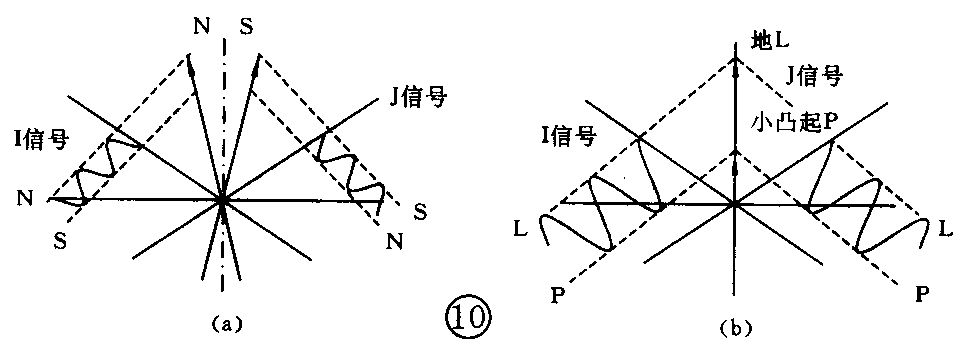

输入磁光信号时，I、J反相，总信号为两者之差如图10（a）所示；拾录音时用小凸起信号，I、J同相，总的输出信号如图10（b）所示，而且偏振方向无变化。
光盘和磁光盘信号来源的不同，取决于I、J信号的和与差，以实现双功能拾音。
二、调制与纠错
MD通过数据分离器分离出各种数据流，将14通道以比特为单位的音频信号切取成EFM信号并按规定模式变换成8bit数据，并用14个输入端逻辑阵列。
纠错采用改进型交叉、交错里德—索罗门编码（Advanced Cross Interleave Read－Solomon Code即ACIRC），对记录数据进行交错处理，各种突发性误、错码都可以在短时间内纠正。
三、调制重写

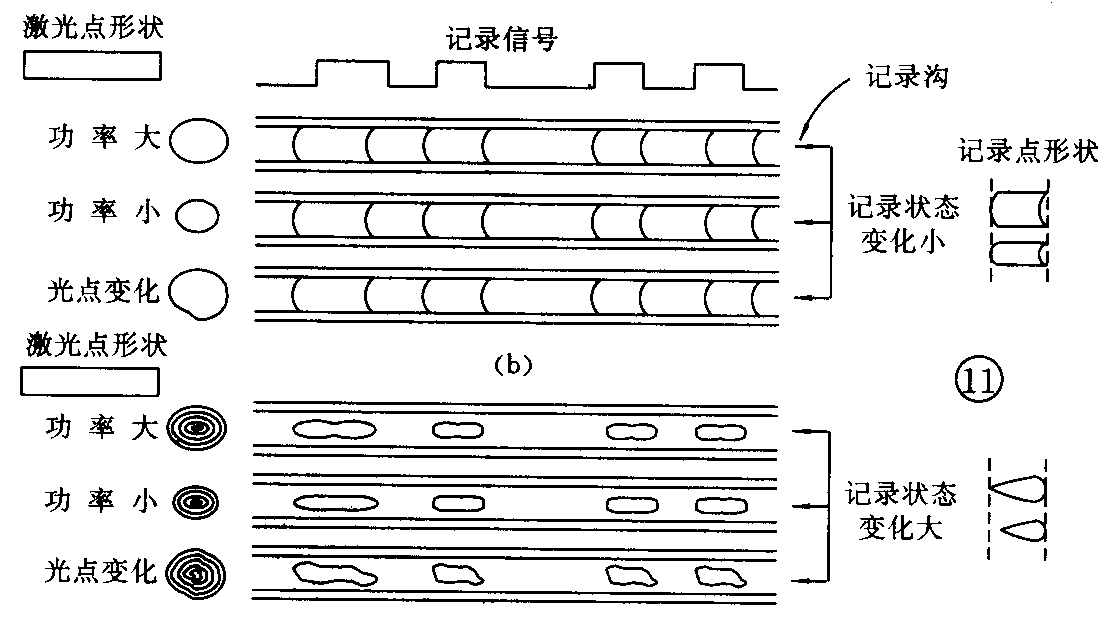

录音采用覆盖磁场调制技术实现直接重写（本刊1992年第6期曾介绍过）。其磁场调制方式如图11所示，无论放音或录音时，激光束总是持续不断，磁场固定不变，记录精度高、稳定性好，光学机构简单，唱片上有微米级的尘埃，也不会影响记录的质量。
它的其它优点是出错率低，调制性能好。
四、节目搜索
MD系统不论录、放什么节目，由于唱片周围刻有成型的地址，具有进行高速搜索节目的功能。
五、数字压缩编码
该机采用自适应变换听觉编码（Adaptive Trans－form Acoustic Coding缩写为ATRAC）技术，也称数字音频压缩编码技术，使记录密度提高5倍，将10ms的声音数据作一个组，通过正交频率变换，分解为500个频率轴的分量，用听觉心理学依次抽出重要的频率成分，按比特分配校准。不论是信号的有与无，强或弱，都一律转换为2ch×16bit×44kHz＝1.4Mbit／s的信息量，然后压缩为五分之一，即大约300kbit／s。如果把量化的比特数从16bit简单地减少到3.4bit，虽然也是实现了压缩，但是声音将会是很难听。ATRAC技术是将模拟信号转换成1.4bit／s的数字信号以后，把最大约20ms的数据作为一个数据组块，将时间轴的波形按照傅立叶级数变换，抽取出约1000个频率进行分析。此步骤要以心理学为基础。如图12所示，利用“人耳最小可闻阈”即人耳听觉特性，当声音小到某一声压级以下时，就会听不到。特别是对高频段或低频段，这种现象就更为明显，所以对于某一声压级以下的声音在听觉上可以不予考虑。还利用“掩蔽效应”，即当频率接近的大音量的声音与小音量的声音同时存在时，小音量的声音就不易被听到，而更小音量的声音则会完全被掩蔽掉。因此，对于这样的小音量的声音在听觉上也可以不予考虑。在听觉上对最为敏感的频率成分顺序进行提炼，最终使信息量减少到300kbit／s。
采用ATRAC的算法，要考虑到各种交流变换方式及组块的长度，从中选择出最佳的方法，这需要进行大量的演算。过去由于速度上的原因是不可能实现实时处理的。由于最近数字信号处理（DSP）技术和大规模集成电路的发展，目前已可以快速处理了。
六、防震动存储器
将光盘或磁光盘作为携带式音响设备的软件使用时，最大的问题就是设备受到震动时会造成声音跳音或哑音。MD系统利用半导体存储器唱片信号存取控制技术解决了这一问题，这个技术称为“防冲击存储”技术，也称为抗震动存储器。

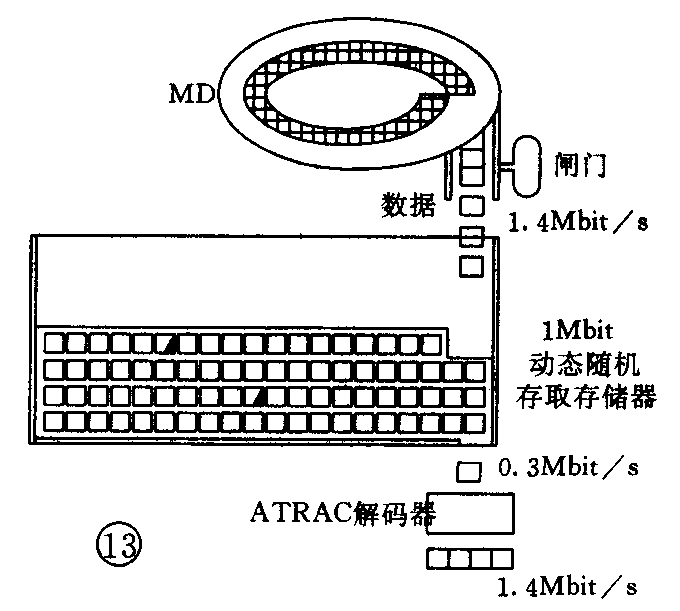

MD放音时激光光学头即EFM／CIRC解码器从磁光盘上以1.4Mbit／s速率读取盘基上记录的音乐信号数据，并把它存入存储器，而同时ATRAC解码器的解码率仅为0.3Mbit／s，即每得到该码率的数据就解除一次压缩再传到解码器上，因而一方面从D／A转换器输出的信号属于不间断的，另一方面光学拾音器和解码器之间又存在着不同的数据处理速度。这时候就可以利用两者的速度差，在EFM／CIRC解码器与声音压缩解码器之间增设一个半导体数据缓冲器储存器，如图13所示。
