众所周知，任何电子设备及电子仪器的输出结果主要通过两种方式反馈给人们：其一是眼睛观看：如指针式仪表、发光二极管以及终端显示器；其二是耳朵测听，即利用各类发声元件，如扬声器、压电蜂鸣片等。随着电子工业的发展，要求各类电子设备体积要小，因此很需要体积小，并可直接安装在印制线路板上的发声元件。微型讯响器正可满足以上要求。本文介绍两类微型讯响器的构选及应用，供读者选用。
HC－12型电磁式讯响器

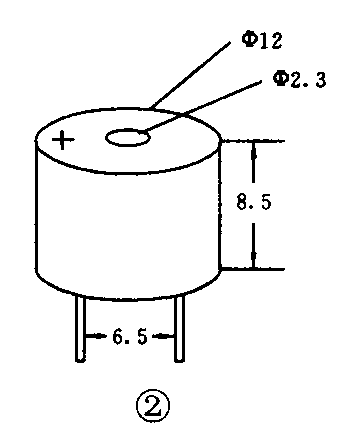

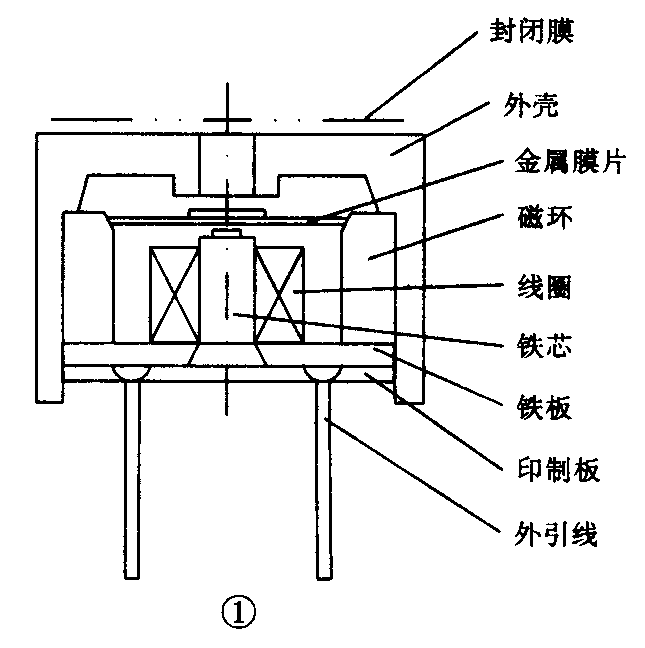

此讯响器内部结构如图1所示。磁铁心上绕线包，在磁铁心上都安装金属膜片，当线包中有交变电流通过时，磁铁间断吸合膜片，使金属膜片产生振动而发声。图2为HC-12电磁式讯响器的外形，此类讯响器使用的电源电压为1～2V，线包直流电阻为16Ω和42Ω两种。发声谐振频率为2048Hz，距离10厘米处测得其声压电平为85dB，其重量仅2克。特别适用于电子钟表、电子玩具，无线电寻呼机（BP机）和便携式电子仪器仪表。
HCM1206X有源式微型电磁讯响器

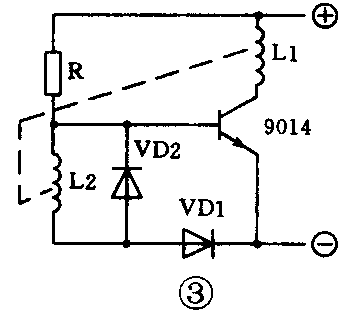

有源式讯响器（见图4）是HC－12产品上将三极管等电子元器件装成一体，在应用时只需外加直流电压即可发声。内部线路如图3所示，晶体三极管和线圈L1构成主振回路，L2为同步振荡线圈以保证起振条件，二极管VD1的作用可以保证L2同步振荡，VD2为保护二极管。HCM1206X发声频率为2kHz～2.5kHz，功耗电流小于30毫安，在10厘米处测得其声压电平大于80dB，重量小于2克。HCM1206X使用电压范围为4V～8V，主要可用于电话、计算机外围设备和家用电器等装置上。
应用举例
1．电子钟
微型讯响器HC－12体积小、重量轻，可直接焊在印制板上，已广泛应用于电子钟。电子钟用集成电路响闹输出频率为2048Hz，刚好和讯响器的谐振频率相同，当设定时间到时，讯响器则发出清脆的报警声。
2．触摸报警器
图5是用两块CMOS门电路组成的触摸感应报警电路。合上电源开关S2，电阻R1和C1一组成的微分电路使整机处于等待状态。当人体触摸到感应板时，人体电阻和R2分压使门电路F1和F2组成的触发器发生翻转，即F2输输出为高电平，F3和F4组成的低频振荡顺工作。省R3=100kΩ，C2和C3串连后的电容值为1.1μF时，振荡频率约为4Hz左右。此低频振荡器输出去调制F5和F6组成的音频振荡器、全部信号输出经F7和F8并联驱动使讯响器报警发音。调整R4和C4的数值使音频振荡频率为2kHz附近，讯响器输出清脆响亮。开关S1为复位开关，按下S1电路停止报警，恢复为准备状态。整机安装在小盒子中。用铜皮成铁皮做成感应板，并固定在需控制的地方。该报警器只要元器件选择合适安装无误，一般无需调试即可成功。(王建民)
