飞利浦最新数字激光唱机

（姜小仪 柳东方）对于众多的音响发烧友来说，自制功率放大器、调谐器、录音座或音箱等都已是平常之事，但能够自制激光唱机的恐怕为数甚少。因为，目前国内较流行的SONY三光束激光唱机，其模拟伺服电路的调试工艺较为复杂，须使用专门的仪器，整机性能很大程度上取决于调试的好坏。针对这一现象，飞利浦于最近推出了全数字伺服控制的三光束激光唱机系列。在该系统中，PHILIPS以其卓越的硬件技术和完善的软件技术，实现了三光束系统的精密智能化伺服控制，最大限度地简化了生产工艺，无须任何外部调试，即可使整机伺服达到最佳状态，该机重放能力强，能适应不同档次的CD碟，且具有较高的性价比，特别适合整机厂的批量生产，也使发烧友可以不借助任何专门仪器即可自制高品质的激光唱机、全数字伺服激光唱机的出现，必将给发烧友们带来一个新的焊机热点。

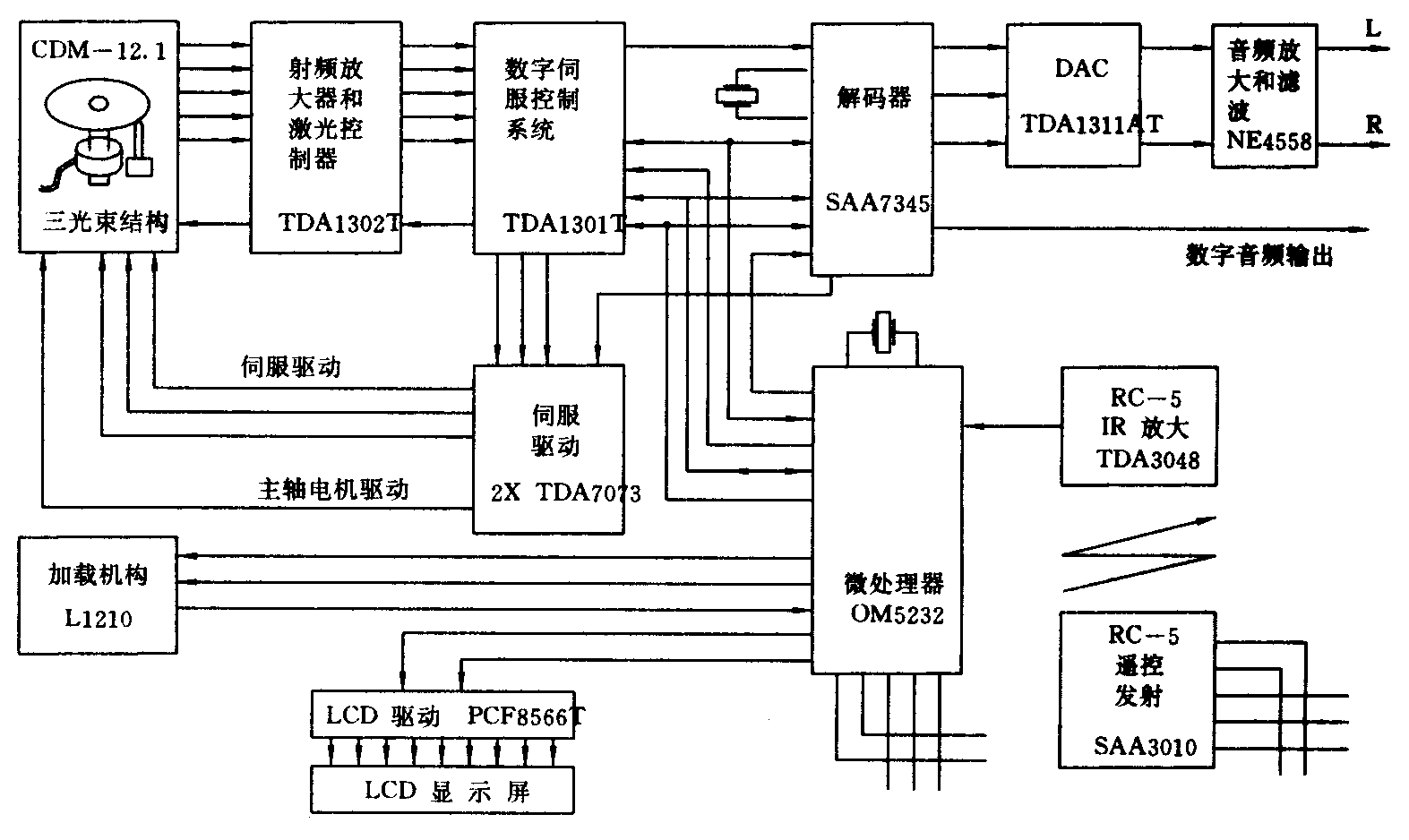

图1是整机原理框图，下面介绍该电路的基本工作过程。

CDM－12.1是PHILIPS新开发的集成化三光束拾音器，激光波长为780nm，采用傅科法（Foucault）进行聚焦误差检测，采用三束法进行循迹误差检测。拾音器除光学系统外，还包括了聚焦线圈、循迹线圈、激光发射管的自动功率控制和光电检测二极管。L1210是抽屉式装载机构，外形尺寸为225（长）、140（宽）、68（高）mm。

OM5232是一块以8051为基础的8位单片微处理器，它是整个电路的核心控制部分，内有完善的控制程度，完成对装载机构的控制、对数字伺服电路的控制、对数字解码电路的控制、对矩阵键盘的控制，对LCD显示电路的控制和遥控处理。

TDA1302T是三光束CD专用射频放大器和激光控制器，内有4个聚焦放大器和两个循迹放大器，以及激光功率控制器。CDM－12．1上的激光功率由TDA1302T提供。CDM－12.1拾取的聚焦信号和循迹信号首先进入TDA1302T进行放大和滤波等处理，误差信号输出至伺服电路，而主信号输出至解码器。

TDA1301T是PHILIPS新一代三光束CD专用的全数字伺服处理器。它包括模-数变换、误差信号预处理、聚焦伺服环路、循迹伺服环路和滑动电机伺服环路。通过简单的三线串行接口，在微处理器的控制下，实现聚焦、循迹和滑动电机的精密伺服控制，且伺服特性范围大，能适应不同的CD机芯。其集成度高，外围只须6个去耦电容，无须任何调试。TDA1301T输出的聚焦、循迹、滑动电机的伺服控制信号送至伺服驱动电路TDA7073。由TDA7073对聚焦线圈、循迹线圈和滑动电机进行伺服驱动。另外，TDA1301T还送出信号控制解码器的工作。TDA7073内含两个BTL功率驱动器，无须外接元件，内有保护电路，为了完成以上的三个伺服驱动和主轴电机驱动，这里使用了两块TDA7073。

SAA7345是数字解码集成电路，由射频放大器送来的主信号经SAA7345进行解码处理，然后进入数一模变换器TDA13llAT。SAA7345主要有以下的功能：

1．用于时钟再生的数字锁相环

2. EFM解调

3．Q通道处理器

4. 误码校正器

5. 音频处理器

6．主轴电机的恒线速伺服控制

7. 峰值检测器

8．熄灭（kill）电路，当检测到音频数据为“无声”达200ms时，熄灭电路输出一个控制信号，用于控制音频输出端的静噪电路，降低整机的输出噪声。

9．微处理器接口和DAC接口

其内部的音频处理器包括2～4倍超取样数字滤波器（由软件控制）、去加重滤波器、相位补偿滤波器、起隐蔽作用的插补器和起静噪、衰减、淡出作用的数字电平控制器。经过一系列完善处理的音频数据进入DAC接口，由DAC接口送至TDA1311AT进行数-模变换。

TDA1311AT是一款高性价比连续校准（Continuous Calibration）D／A变换器，内置稳定的电流参考源，通过参考源对位电流源进行连续校准，使输出电流受温度、老化等影响极其微弱。其快速的稳定时间（Setting time）可配合2、4、8倍超取样串行输入数据。该IC只有8个引脚，无须外围元件。NE4558对D／A变换后输出的模拟音频信号进行放大和滤波。选择TDA1311AT和NE4558主要是考虑到整机的性价比，如果采用更高级的D／A变换器和滤波放大电路，即可对该机进行升级改造。

OM5232的矩阵键盘共有15个功能键，遥控ICSAA3010上共有25个功能键，直接选曲功能安排在遥控器上。

整机电路集成度高，外围元件少，PCB大小只有140mm×160mm，外围元件无特殊要求，无须调试，只要元件安装无误，通电即可工作。整机的实测指标如下：
