问：一台松下TC－830D彩电，加电后出现“三无”故障，但有“吱吱”声，测+B（110V）电压输出正常，不知怎样检修？（天津 杨洋）
答：如果加电后测+B 110V电压正常，说明电源供电电路工作正常。根据故障现象应进一步检查行扫描电路。首先测行输出管Q551集电极应有110V电压，基极应为-0.1V电压，若基极电压为0V，说明行电路没有工作。该机行场振荡电路由IC501（AN5435）及其外围电路所组成，其⑦脚为电源供电端，正常工作时应为9V电压，⑦脚电压不正常时，应查R512（10kΩ／2W）是否断路。在加电瞬间测行推动变压器T501初级，若为交流42V左右，说明行振荡电路没有问题，如果T501初级的交流42V，电压很快跌为0V，且测IC501⑤脚在1V左右，说明保护电路已工作。如果测行输出管阻值正常，断开IC501⑤脚后测+B 110V电压下跌至+70V左右，有可能是行输出变压器内部匝间局部短路，这可以通过测行输出级电流来判断，正常时电流约为350mA左右，若超过1A，证明行输出变压器（FBT）确已短路，更换一只FBT后即可排除故障。（聂元铭）
问：松下2185彩电损坏后已修复，但合上后盖即出现无光、开关变压器吱吱响的故障，且扬声器中还有沙沙声。用手扳动电路板有时能恢复正常但松手就又不行了，这时测行管电流为零、IC601的为1V、脚为0V、为1.68V，电源+B为109V（正常应为111V）、行输出及推动管的集电极电压均为109V。检查过有关零件均没发现问题，不知是电源还是行电路故障？（广州 胡永晖）
答：从您谈的现象来看属于行电路接触不良而并非电源故障。本机在行电路停止工作时电源+B略有下降属正常，故障的原因应在集成块IC601的行振荡及输出部分。从测试结果看电压太低，它是行振荡电路的供电端，由+B经R519（6.8kΩ／5W）降压后提供，工作时电阻温升很高易造成焊锡氧化而接触不良，可试检修之。（于勇军）
问：我单位一台东芝TT－BS70型卫星电视接收机发生故障，经查系伴音电路电源部分的一个型号为N15G的元件损坏，但无法购到配件。不知该元件起何作用？能否用其他元件代换？本地能否购到N15Y，可否代替N15G？（福建 孙林健）
答：N15是塑封集成保护管(IC PROTECTOR)，在电路中实际作用相当于快速熔丝，只是这种元件被封装成类似普通小功率塑封三极管，故使用起来十分方便，近年来已在进口家电及仪器仪表中广泛使用。这种保护管在各地东芝维修零配件站有供应，可联系购买。若购不到，可用0.5～0.7A的快速熔丝管或普通熔丝管代替。此外，N15Y和N15G在应用上没有什么区别，可互换使用。（德沅）
问：一台艾美DK3C2型51cm彩电，伴音正常，光栅有回扫线但无图像，更换视放管C2068后，集电极电压仍很低且亮度、对比度调整皆失灵，不知何故？（黑龙江 李明坤）
答：回扫线的出现是因为显像管在逆程期间无场消隐脉冲加到其阴极。造成这种情况是由于场消隐脉冲没有送到视放电路或虽已送到但视放电路没有正常工作。检修应首先从视放电路查起。根据故障现象分析，视放管更换后，集电极电压仍很低，说明管子本身是没有问题的，这时要测量视放管集电极供电电压（应180V左右）是否正常，此电压来自行输出电路。若偏低，则多是因限流电阻变质。若正常，则说明视放管工作状态趋于饱和，在此状态下，视放管无法对送来的视频信号进行线性放大，直观表现为亮度、对比度基本为一个定值即调整失灵。同时消隐信号也无法使视放管在逆程期间截止，即出现回扫线。正常情况下，末级三个视放管集电极电压应在140～150V之间。而造成管子进入饱和区的原因是基极及发射极上的白平衡调整电位器位置不正确使基极电压升高，因此应调整上述电位器使三个视放管集电极电压趋于正常值。当该电压正常后仍有回扫线，可适当降低加速极电压来弥补。以上调整过程完成后应保证白平衡良好。（陈克军）
问：什么是新型彩电的“神眼端子”？
答：“神眼端子”即智能视频输入端子或VIT端子（Video Intelligent Terminal）。它不仅可以接收PAL信号，还可接收由摄像机、录像机或影碟机送出的NTSC制的3.58MHz或4.43MHz制信号，并且自动转换而不需进行任何调整。一般彩电接收由录像机如松下NV－L10、L15、J20等输出的仿PAL信号（色信号已转换成PAL制信号，但亮度信号仍为M制），会出现图像压扁的“宽银幕”和场不同步现象，而从VIT端子接收这种信号，图像则一切正常。该端子还可接收各种卫星电视接收机输出的各种制式的电视信号。
索尼KV－2184TC、KV－2553TC和松下TC－2188及东芝2506XH等新型彩电均具有VIT端子。（汤志成）
问：我的春雷3PL5收录机电源变压器烧坏，换上一只同型号变压器，但没有几天又烧坏。原因何在？怎样修理？（闵春雷 问）
答：烧坏电源变压器的原因有：（1）整流二极管（桥堆）击穿或软击穿造成短路；（2）滤波电路的电容器严重漏电或击穿；（3）直流负载电路有漏电或短路故障存在。在换电源变压器前应将整流电路有关元件、直流负载有关变压器、晶体管、集成块检查一下，确无损坏元件，再用电池供电，测整机电流符合规定值，才能将电源变压器换上。（倪耀成）
问：激光唱片上标有AAD、ADD、DDD等制作方式，哪种好些？（大连 金城）
答：对于CD唱片，其制作方式是指它在录制过程中采用的技术，3个字母的编号分别代表录音、混音／剪辑、制版所采用的技术。
AAD——模拟录音机录音、模拟技术混音／剪辑、数码技术制版。
ADD——模拟录音机录音、数码技术混音／剪辑、数码技术制版。
DDD——数码录音机录音、数码技术混音／剪辑、数码技术制版。
由此可见，编号为DDD的最好。（张国华）
问：一台SONY（索尼）WM－FX24型随身听收放机，放音时左声道无声或极轻微，右声道正常，而收音时两声道均良好。经测量录放磁头没发现问题，不知故障出在哪里？（上海 秦文金等）
答：这种故障一般出在磁头至前置放大器之间的电路中。在FX24型机中，磁头通过柔性扁平电缆与接插件CN301连接，再由CN301及相应的印制线路与录放处理集成电路LA4582连接。所以检修时首先应查柔性电缆是否断裂及CN301接触是否良好，若均正常，通常是CN301至LA4582间的印制线路断裂而引起故障。如果印线也无问题，则表明LA4582内电路损坏，但这种情况一般较少见。（王德沅）
问：一台便携式立体声收录机，收音正常，放音时转速变慢，声音严重失真，测供电电压6V正常，怀疑是电机稳速电路μPC1470损坏所致，将其更换，故障依旧，不知何故？如何才能修复？（黑龙江 李孔龙）
答：如果更换的稳速电路无问题，则是以下两种原因所致：（1）传动带使用日久变长、导致张力不够，对于这种情况，只需更换一条好传动带即可；（2）传动带、飞轮上污物过多，致使传动带与飞轮打滑，由此引起转速变慢，其处理方法是将传动带、飞轮拆下，用洗衣粉将其清洗干净即可。（邱慧远）
问：一台永华G98十八波段收音机出现无声，该机使用CXA1019集成块，请问故障可能在何处，集成块各引脚功能及参数？（陕西 文风）
答：首先检查有没有虚焊点，然后用改锥头碰集成块的第24脚，听扬声器有无“咯咯”声。如果没有，故障可能在音频功放级；如果有，故障在检波输出以前。再根据下面给出的各引脚直流工作电压进行判断。CXA1019各引脚功能及直流3V工作时各引脚电压值如下：
（宵明）
问：一台CONTE牌双卡收录机，收放均无声，但能听到微弱的交流声，测该机两块功放集成电路TA7628HP引脚电压，一块⑧到脚分别为16V、18V、16V、18V、17V、12V、1V；另一块⑦至⑩脚分别为3.3V、14V、15V、18V，其余各引脚无电压。请问这两块集成电路是否损坏，应如何处理？（湖南 桂清）

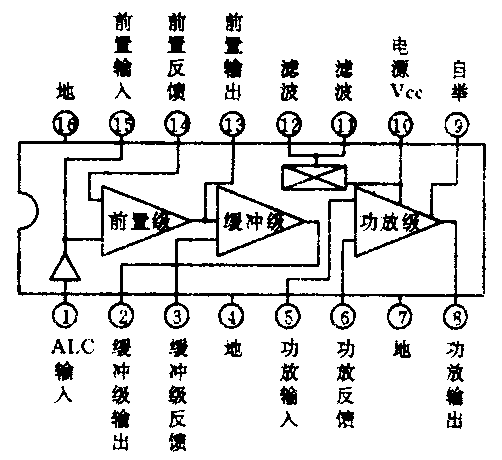

答：TA7628HP内部方框图如图所示。从图示原理分析其⑥脚为功放反馈端，其电压应在0.6～0.7V之间，⑧脚为功放输出端，电压应为供电压的\(\frac{1}{2}\)。从这两个关键点测试看，第二块集成电路损坏肯定无疑，第一块应先对脚外接元件进行检查，如无异常，方可判断TA7268HP损坏。（蒋秀欣）
