声波遥控器

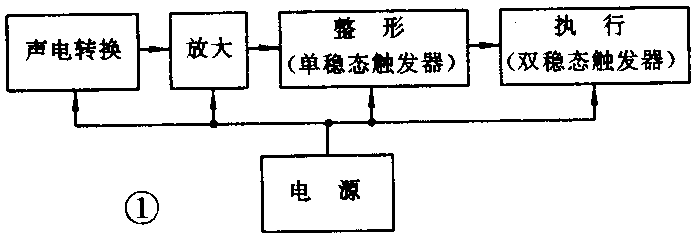

只要您拍一下手，就可以遥控电灯、电视机等家用电器的开或者关，这就是声波遥控器带给您的方便。声波遥控器由声电转换、放大、整形、执行电路以及电源电路等组成，见图1。它使用了晶体三极管、二极管、驻极体话筒、继电器以及电阻、电容等元器件。下面我们先介绍电磁继电器的基本知识，再讨论声波遥控器的电路工作原理。

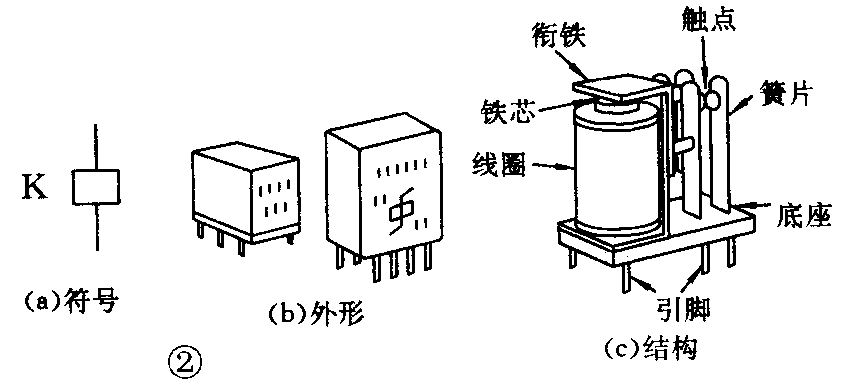

继电器是一种控制电路中经常用到的元件。继电器的文字符号是“K”，图形符号及外形见图2。继电器分为直流电磁继电器、交流电磁继电器、舌簧继电器、时间继电器、固态继电器等几大类，在业余电子制作中，通常使用小型直流电磁继电器。

1．电磁继电器的结构和作用

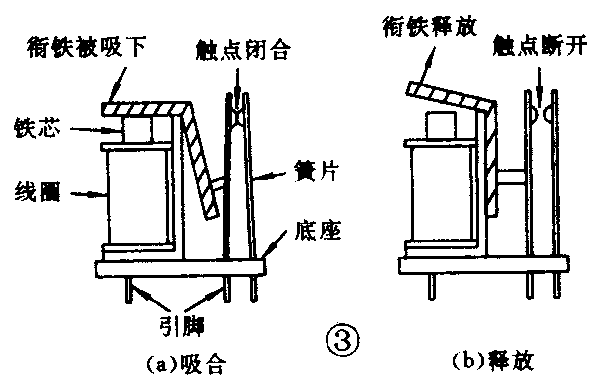

电磁继电器由铁芯、线圈、衔铁、触点以及底座等构成（图2c）。当继电器线圈中通以电流时，线圈中的铁芯被磁化，产生磁力，将衔铁吸下，衔铁通过杠杆作用推动簧片动作，使触点闭合（图3a）；当切断继电器圈的电流时，铁芯失去磁力，衔铁在簧片作用下恢复原位，触点断开（图3b）。

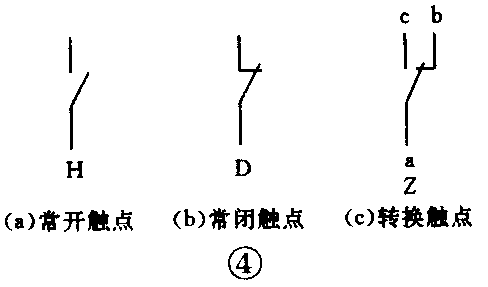

继电器触点有三种基本形式：①常开触点，用字母“H”表示，平时触点是断开的，当继电器吸合时，触点闭合，因此也叫动合触点（图4a）。②常闭触点，用字母“D”表示，平时触点是闭合的，当继电器吸合时，触点断开，因此也叫动断触点（图4b）。③转换触点，用字母“Z”表示，它实际上是常开触点与常闭触点的组合，平时a端与b端接通而与c端断开；继电器吸合时，a端转为与c端接通而与b端断开（图4c）。一个继电器可以有一组或几组触点，这些触点可以是一种形式，也可以是两种或三种形式。通常用数字与字母表示出一个继电器的触点数及形式，例如：1Z2H，表示该继电器有一组转换触点和两组常开触点。

继电器的主要作用，是对电路进行控制和换接，例如：用直流电控制交流电，用弱电控制强电，不同电位之间的换接控制等等。

2．电磁继电器的主要参数

①额定电压（或额定电流）：指继电器可靠工作时加在线圈两端的电压（或流过线圈的电流）。使用中，应使加在继电器两端的电压（或流过的电流）等于其额定电压（或额定电流）值。

②直流电阻：指继电器线圈的直流电阻。额定电压、额定电流、直流电阻之间的关系符合欧姆定律：

③吸合电压（或吸合电流）：使继电器动作的最小电压（或电流）值。使用中，应保证继电器的工作电压（或电流）值大于吸合电压（或电流），否则继电器不能可靠吸合。

④释放电压（或释放电流）：当继电器从吸合状态恢复原位时，所允许残存于线圈两端的最大电压（或流过线圈的最大电流）。使用中，控制电路在释放继电器时，其残存电压（或电流）必须小于释放电压（或电流），否则继电器不能可靠释放。

⑤触点负荷：指继电器触点所能承受客观存在的最大电压、电流值。应根据触点所控制的负载情况，选用触点负荷能力足够的继电器，超负荷使用易烧毁触点。

3．继电器的检测

①检测线圈：可用万用表测线圈的直流电阻。首先根据继电器标称直流电阻值，将万用表拨到适当的电阻档。例如：继电器上标明R—1000Ω，则将万用表拨到“R×1k”或“R×100”档。然后将两表笔接到继电器线圈两引脚，万用表指示应基本符合继电器标称直流电阻值。（未完待续）（文江）
