KW8373是一种新型的CMOS数显电子钟集成电路，具有工作电压范围定，调整方便，功能独特等优点，可以直接利用汽车上提供的电源工作，应用在各种汽车上，而且可以采用荧光数码管显示。
特点与管脚功能
KW8373电路具有如下特点：
1.12小时制时钟，带有AM、PM显示。
2.工作电压范围宽（3～16V）。可直接利用汽车上12V电源供电，且不受汽车发动时电源电压瞬时降低的影响。
3．使用4.194304MHz晶振，内置放大器，反馈电阻，不需另加分频电路，可以简化应用电路的设计。
4.P沟开漏输出，可直接驱动荧光数码管。
5．具有四级亮度调节功能，可以根据不同的环境选择不同亮度，如白天采用全亮，夜晚采用1/4亮度，可由汽车小灯开关控制。
6.具有±30分钟舍入调整功能。一般表走时误差不超过半小时，在收音机整点报时时，利用该功能可以很方便地校表。
7．独立校时、校分，提高校表的速度。

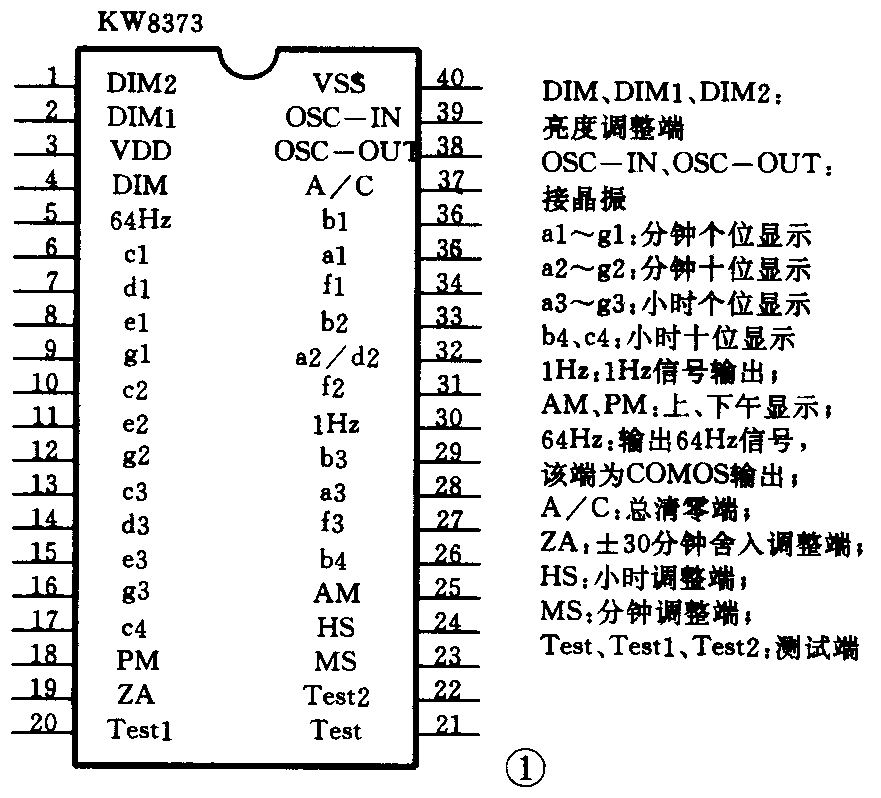

KW8373采用标准40引线双列直插塑封。图1为其管脚功能及排列。
工作原理及应用

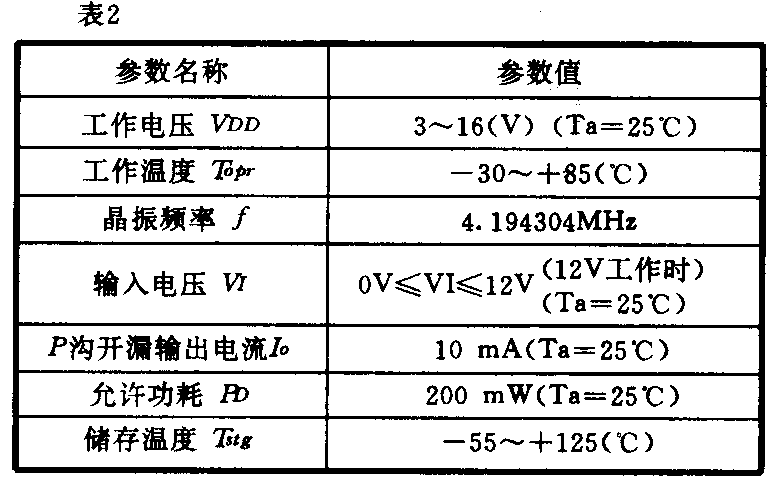

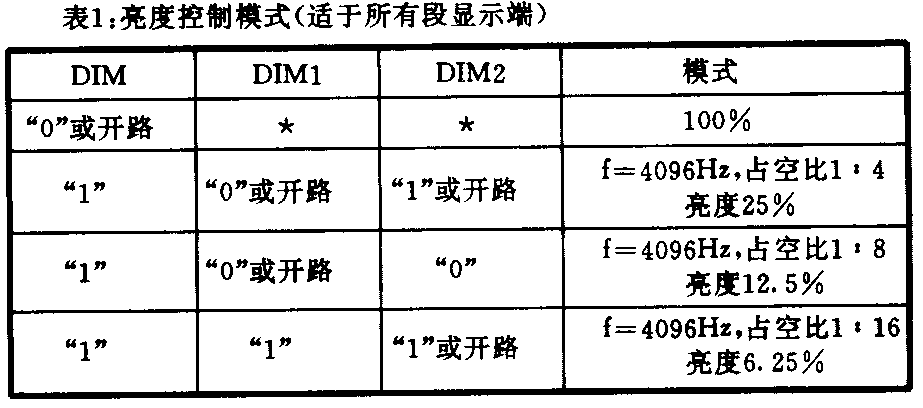

KW8373内部包括振荡电路、分频电路、计时电路、亮度调整、时间调整、译码及驱动电路。振荡电路表2内部提供放大器及反馈电阻，只需外接4.194304MHz晶振及振荡电容（CIN≈39pF，Cout≈33pF）即可起振。当调整控制端（DIM、DIM1、DIM2、A／C、HS、MS、ZA、Test等）均开路时，该电路为一个带AM、PM显示的12小时制时钟，有1Hz闪烁输出，亮度为100％。这时，如果HS或MS接“1”（开路时为“0”），则分别以2Hz速度校小时、校分钟，且彼此不影响。ZA为±30分钟舍入调整端，该端接“1”时（开路时为“0”），如果时钟走时少于半点，则分钟清零，小时不变，例如，3：05变成3：00；如果时钟走时大于或等于半点，则分钟清零，小时加1，例如 3：48变成4：00。DIM、DIM1、DIM2可组合控制四级亮度，其控制模式见附表1。A／C为总清零端，开路时为“1”，A／C接“0”时，时钟清零为AM1：00，如果A／C到地之间接一个大于4700pF的电容，则接通电源后，时钟自动复位到AM1：00。另外，该电路还提供如下测试方式：64Hz端为CMOS输出，可用于校准基频；当Test开路，Testl按“1”时，内部电路从16kHz处断开，可由Test2加入测试频率，对电路功能进行测试；当Test接“0”，Test1接“1”时，由Test2提供较慢频率，可测试分钟、小时走时是否正常。正常走时时，Test、Test1、Test2均应开路。
由图可知，KW8373只需配少量外围元件，再加上荧光数码显示屏（如4－BT－68Z或类似显示屏），即可构成一个数显电子钟。针对汽车上的具体应用，可以由小灯开关控制DIM，点火开关控制荧光数码管的灯丝，构成一个夜间亮度减弱，汽车熄火后显示自动关断的汽车电子钟。该应用电路中，因为DIM1接“1”，DIM2开路（或接“1”），因此亮度为正常亮度的6.25％。(袁国顺 叶青)
