偶极天线（Dipole ant）由于装设容易，效能又高，所以是各个业余电台最常用的天线，但它的两极是平衡供电的，而通常的收发信机输出端和同轴电缆多是50Ω的不平衡方式。如果将电缆的芯线和网线直接与偶极天线相连接，天线两极的高频电流由于分布电容影响，就引起附加电阻损耗和辐射损耗，使传输效率降低。
在实验中，笔者发现如果将同轴电缆直焊到偶极天线上测量时，往往（1）驻波比较难调好；（2）很易受周围环境影响（例如其他天线或金属物体）；（3）经常有两个以上谐振点；（4）当SWR调到最佳状态时，天线两极的长度不一致，通常是接网线那极较长些。

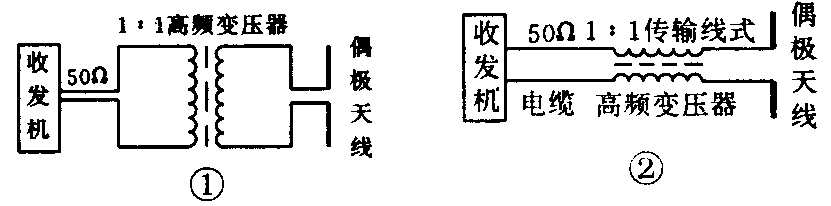

为了使偶极天线与电缆和收发信机较好匹配，所以在它们之间应加入一个平衡—不平衡转换器，即巴仑（BALUN—由BALANCE和UNBALANCE两字合并合成）。在VHF／UFH天线中，巴仑很容易用伽玛匹配或1／4～3／4同轴电缆等方式解决，但在HF时，由于频率范围在1.8～30MHz，高低端相差很远，上述的巴仑很难满足这样的频带宽度。在HF波段上，巴仑通常是用传输线变压器的方法完成的。什么是传输线式变压器呢？首先，我们知道，普通的变压器工作形式如图1所示，它先将收发信机接到变压器的初级，而天线则接到次级，当变压器初次级的圈数比是1∶1，而又独立绕制时，便可达到阻抗匹配和对天线平衡供电了。但这时初次级的交连是通过电磁转换达成的，而要使变压器的磁芯能线性工作于1.8～30MHz和往往大于100W的功率并不是一件容易的事情。所以，我们将供电的方法改成图2的样子时，情形就不同了。变压器初次级的线圈实际上是传输线的一部分，而且在磁芯上产生较少磁力线，这就使频带带宽大大增加，又能使平衡和不平衡状态匹配了。
巴仑的各组线圈通常都是绕在环状的磁芯上，根据国外的资料，这种磁芯在本地并不易找，但笔者发现在IBM PC的开关稳压电源上有很多10mm～30mm的磁环，虽然它们通常只工作于几百kHz的频率，但在并无多大选择的情况下，亦可试试。经过几次试验，发觉效果亦算满意，具体过程如下：

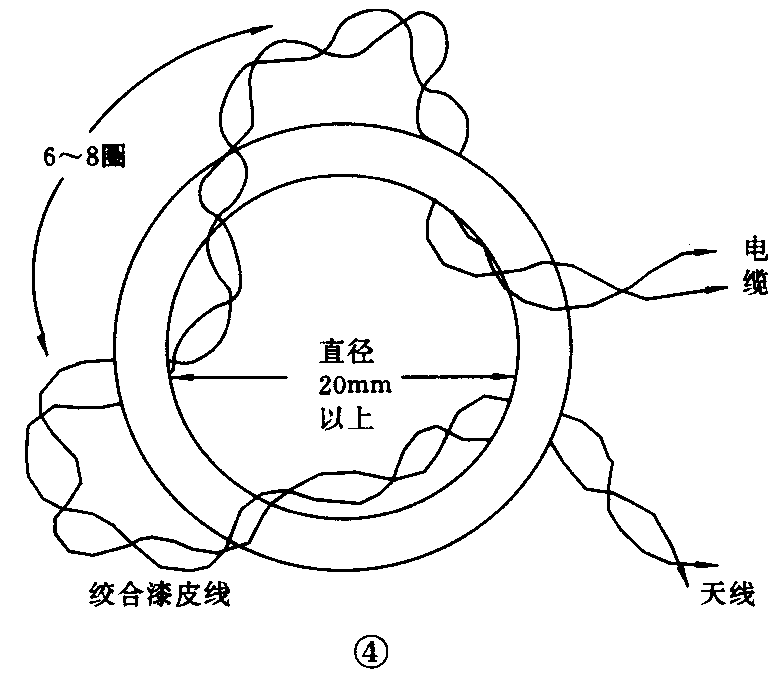

首先用两条线径为0.8mm长约50cm的漆包线互相绞合，为使绞合得均匀，用手摇钻夹紧漆包线旋转便可，绞合程度约每厘米绞合3次。然后在20mm内径的磁环上绕8圈，如图3所示。绕好后，便可用收发信机配合高频功率表和假负载进行测试，具体接法如图4所示。先从收发信机按照1.8～30MHz的各个波段，输出稳定的CW或FM信号，这时观察功率表的输出功率如果有100W时，则各波段的反射功率都不超过1W为合格（通常14MHz以下小于0.5W，18～30MHz小于0.8W）。
在试验不同直径和材料的磁环后，发觉有少部分磁环在21～30MHz时，驻波较大，反射功率约2～3W，但亦有一少部分可工作至50MHz的6米业余波段。而通过实际实验，便可找到合用的磁环。但如果我们只用在14MHz以下波段，则大部分都可使用。
因为50Ω的同轴线是不平衡的，所以绕成后的巴仑应安装在天线顶上连接电缆的部分。另外，亦要留意，完全水平的偶极天线阻抗约73Ω，如果希望SWR能达到最佳状态，应把天线装成V字或倒V字的形式。(李锦鸿)
