(浦晓明)TANGO V3.16电路板设计软件，使用方便，功能强劲，唯一缺憾是没有汉字功能。但由于TANGO的元件库是开放式的，因此可以将汉字做成元件，让TANGO调用汉字象调用元件一样。进入电原理图中的汉字也可以移动和旋转，这样在所绘制出的电原理图中，即可实现汉字的标题、名称和说明。
要建立汉字元件库并不难，方法如下：
在西文方式的GWBASIC环境下，运行本文所提供的TGHZ．BAS，它完成将汉字的点阵模向TANGO元件库源文件格式的转换，以便TANGO再进一步将它编译成元件库文件。关于TGHZ．BAS运行时的含义，在程序清单中说明。在运行TGHZ．BAS时，请注意两点：
（1）要选择一个16×16点阵的汉字库，拷入当前目录，作为待转换的原版，根据笔者经验，选择2.13汉字系统的HZK16汉字库较为合适，尤其是2.13版的HZK16更佳，其字符图集和汉字比较丰富齐全。
（2）由于TANGO对一个元件库的元件数限制在2000内，而HZK16中所含二级汉字及图符共81732个，因此只能分库建立汉字元件库。考虑到TANGO可同时调入三个元件库操作的特点，所以将字符图集及一级汉字分为三个库，其余二级汉字归入另外两个库。这样建库制作比较容易，以后使用比较方便。
TGHZ.BAS在运行时会动态显示正在转换的汉字区位码，整个转换工作数据处理量较大，完成一个库的转换大约需要10分钟（与CPU主频速度有关）。当5个分库转换结束以后，在磁盘上即产生5个*.SRC元件库的源文件。
然后退出GWBASIC，再启动TANGO的SLM程序，执行COMILE命令，将*.SRC编译成*.LIB文件。至此，建库工作即告完成。
在使用TANGO绘制电路图调用汉字时，应明确：汉字是以4位数字的区位码为名调用的，为防止与某些电子元件名称重复（比如CMOS元件有不少都用4位数字命名），可考虑汉字加入集中进行，此时将一级汉字的3个库一起调入使用。另外，手头上应准备一份区位码表供查阅，此项工作可用汉字系统打印完成。

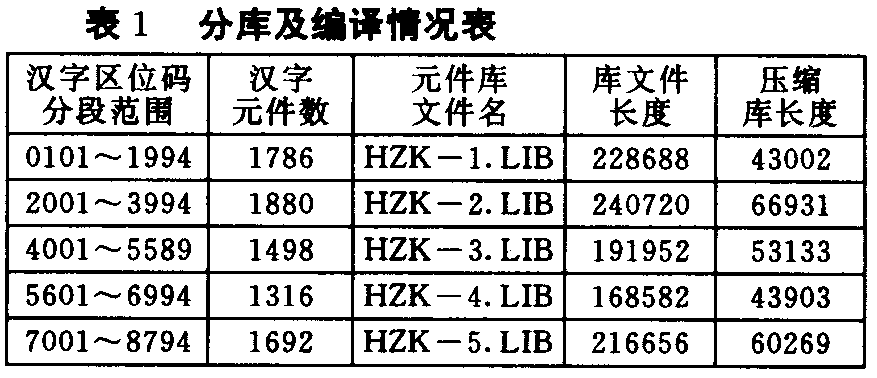

根据实践，具体分库及编译完成情况如表1所示。
表中的压缩库是指将*.LIB文件经LHA.EXE压缩软件处理后形成*.LZH文件，备份在软盘上时将大大节约空间，5个压缩库文件不足一张360K的低密盘。
顺便提一下有关此项操作的命令（以其中一库为例，其余类似）。
将元件库文件压缩备份到A：盘上：
LHA A A： HZK—1 HZK—1．LIB <回车>
将A：盘压缩库文件恢复当前目录：
LHA E A：HZK—1<回车>
TGHZ．BAS程序清单见表2。
表2：TGHZ．GAS程序清单
g禕g
10 REN 本程序为TANGO／PROTEL软件制作汉字元件库源文件
20 CLEAR：CLS：OPTION BISE 1：DIM A％（16，16）：D=1
25 PRINT"＊＊＊＊＊CREATE TANGO／PROTEL CHINESE LIBRARY＊＊＊＊＊"
30 REM 输入原汉字系统16×16阵字库文件名
31 INPUT"NAME OF CHINESE BASE："：F1￥
32 REM输入起始汉字区位码（0101～8794）
33 INPUT" INPUT START NUMBER ＊0101～8794）："；C1
34 IF C1＞＜101 OR C1＞8794 THEN 33
35 REM 输入结汉字区位码（＜8794）
36 INPUT：INPUT END NUMBER（＜＝8794）：" ；C2
37 IF C2＜C1 OR C2＞8794 THEN 36
38 REM 将生成汉字元件库源文件取名为（＊．SRC）
39 INPUT"INPUT CREATE NEW FILE’S NAME（＊．SRC）：" ；F2￥
40 PRINT"＊＊＊＊OF！＊＊＊＊" ：PRINT" START："；STR￥（C1）：PRINT" END：" ；STR￥（C2）
50 OPEN F1￥AS ＃1 LEN＝32：FIELD ＃1，32 AS A￥
55 OPEN" R" ，＃ 2，F2￥，1：FIELD ＃2，1 AS B￥
60 QM％＝C1＼100：WM％＋C1－QM％＊100
65 LOCATE 9，1：PRINT" TRANSLATED；" ；STR￥（C1）
70 REM 根据区位码获取汉字点阵信息，存入数组A％（I％，J％）之中
80 RE％＝（QM％－1）＊94＋WM％：GET ＃1，RE％： W￥＝A￥
100 FOR K％＝32 TO 1 STEP－1：B％＝ASC（MID￥（W￥，K％，1））：I％－（K％－1）＼2＋1
110 FOR L％＝8 TO 1 STEP-1：J％＝（（（K％－1）＊8＋L％－1）MOD 16）＋1
120 A％（I％，J％）= B％ MOD 2： B％＝B％＼2：NEXT L％：NEXT K％
130 D1＝C1＼1000：D2＝（C1－D1＊1000）＼100：rem"＼"表示整除运算
140 D3＝（C1－D1＊1000－D2＊100）＼10：D4=（C1－D1＊1000－D2＊200－D3＊10）
150 LSET B￥=CHR￥（39）：GOSUB 500
151 LSET B￥=CHR￥（D1＋48）；GOSUB 500
152 LSET B￥=CHR￥（D2＋48）：GOSUB 500
153 LSET B￥=CHR￥（D3＋48）：GOSUB 500
154 LSET B￥=CHR￥（D4＋48）：GOSUB 500
155 LSET B￥=CHR￥（39）：GOSUB 500
160 LSET B￥=CHR￥（32）：GOSUB 500
161 LSET B￥=CHR￥（80）：GOSUB 500
162 LSET B￥=CHR￥（79）：GOSUB 500
163 LSET B￥=CHR￥（87）：GOSUB 500
164 LSET B￥=CHR￥（69）：GOSUB 500
165 LSET B￥=CHR￥（82）：GOSUB 500
166 LSET B￥=CHR￥（13）：GOSUB 500
167 LSET B￥=CHR￥（10）：GOSUB 500
170 LSET B￥=CHR￥（50）：GOSUB 500
171 LSET B￥=CHR￥（32）：GOSUB 500
172 LSET B￥=CHR￥（50）：GOSUB 500
173 LSET B￥=CHR￥（32）：GOSUB 500
174 LSET B￥=CHR￥（49）：GOSUB 500
175 FOR R=1 TO 11：LSET B￥=CHR￥（32）：GOSUB 500：NEXT R
176 LSET B￥=CHR￥（13）：GOSUB 500
177 LSET B￥=CHR￥（10）：GOSUB 500
180 LSET B￥=CHR￥（66）：GOSUB 500
181 LSET B￥=CHR￥（73）：GOSUB 500
182 LSET B￥=CHR￥（84）：GOSUB 500
183 LSET B￥=CHR￥（77）：GOSUB 500
184 LSET B￥=CHR￥（65）：GOSUB 500
185 LSET B￥=CHR￥（80）：GOSUB 500
186 LSET B￥=CHR￥（13）：GOSUB 500
187 LSET B￥=CHR￥（10）：GOSUB 500
190 LSET B￥=CHR￥（123）： GOSUB 500： LSET B￥=CHR￥（32）：GOSUB 500：GOSUB 500
191 LSET B￥=CHR￥（48）： GOSUB 500： LSET B￥=CHR￥（125）：GOSUB 500：GOSUB 600
200 FOR I％=1 TO 16
210 LSET B￥=CHR￥（123）： GOSUB 500：LSET B￥=CHR￥（32）：GOSUB 500
211 IF I％=1 THEN GOSUB 500：LSET B￥=CHR￥（49）：GOSUB 500
212 IF I％=2 THEN GOSUB 500：LSET B￥=CHR￥（50）：GOSUB 500
213 IF I％=3 THEN GOSUB 500：LSET B￥=CHR￥（51）：GOSUB 500
214 IF I％=4 THEN GOSUB 500：LSET B￥=CHR￥（52）：GOSUB 500
215 IF I％=5 THEN GOSUB 500：LSET B￥=CHR￥（53）：GOSUB 500
216 IF I％=6 THEN GOSUB 500：LSET B￥=CHR￥（54）：GOSUB 500
217 IF I％=7 THEN GOSUB 500：LSET B￥=CHR￥（55）：GOSUB 500
218 IF I％=8 THEN GOSUB 500：LSET B￥=CHR￥（56）：GOSUB 500
219 IF I％=9 THEN GOSUB 500：LSET B￥=CHR￥（57）：GOSUB 500
220 IF I％=10 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（48）：GOSUB 500
221 IF I％=11 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（49）：GOSUB 500
222 IF I％=12 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（50）：GOSUB 500
223 IF I％=13 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（51）：GOSUB 500
224 IF I％=14 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（52）：GOSUB 500
225 IF I％=15 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（53）：GOSUB 500
226 IF I％=16 THEN LSET B￥=CHR￥（49）： GOSUB 500：LSET B￥=CHR￥（54）：GOSUB 500
230 LSET B￥=CHR￥（125）：GOSUB 500
250 FOR J％=1 TO 16
260 LSET B￥=CHR￥（46－A％（I％，J％）＊11）：GOSUB 500
270 NEXT J％
280 FOR K=1 TO 5：LSET B￥=CHR￥（46）：GOSUB 500：NEXT K
285 LSET B￥=CHR￥（13）：GOSUB 500
286 LSET B￥=CHR￥（10）：GOSUB 500
290 NEXT I％
300 LSET B￥=CHR￥（123）；GOSUB 500：LSET B￥=CHR￥（32）：GOSUB 500
301 LSET B￥=CHR￥（49） ：GOSUB 500：LSET B￥=CHR￥（55）：GOSUB 500
302 LSET B￥=CHR￥（125）：GOSUB 500：GOSUB 600
303 LSET B￥=CHR￥（123）：GOSUB 500：LSET B￥＝CHR￥（32）：GOSUB 500
304 LSET B￥=CHR￥（49） ：GOSUB 500：LSET B￥=CHR￥（56）：GOSUB 500
305 LSET B￥=CHR￥（125）：GOSUB 500：GOSUB 600
306 LSET B￥=CHR￥（123）：GOSUB 500： LSET B￥=CHR￥（32）：GOSUB 500
307 LSET B￥=CHR￥（49） ：GOSUB 500： LSET B￥=CHR￥（57）：GOSUB 500
308 LSET B￥＝CHR￥（125）：GOSUB 500：GOSUB 600
309 LSET B￥=CHR￥（123）：GOSUB 500： LSET B￥=CHR￥（32）：GOSUB 500
310 LSET B￥=CHR￥（50） ：GOSUB 500： LSET B￥=CHR￥（48）：GOSUB 500
311 LSET B￥=CHR￥（125）：GOSUB 500： GOSUB 600
320 LSET B￥=CHR￥（13） ：GOSUB 500： LSET B￥=CHR￥（10）：GOSUB 500
330 C1=C1＋1：IF C1=995 THEN C1=1601
340 CC＝C1-（C1＼100）＊100：IF CC＞94 THEN C1＝C1＋6
350 IF C1＞C2 THEN CLOSE：END
360 GOTO 60
500 PUT ＃2，D：D=D＋1：RETURN
600 FOR R=1 TO 21：LSET B￥=CHR￥（46）：GOSUB500：NEXT R
610 LSET B￥=CHR￥（13）： GOSUB 500：LSET B￥=CHR￥（10）：GOSUB 500：RETURN
