修理篇

东芝DV－98C录像机重放时无图像无伴音，但能记录（记录后能在其他机器上放出正常的图像和伴音）。

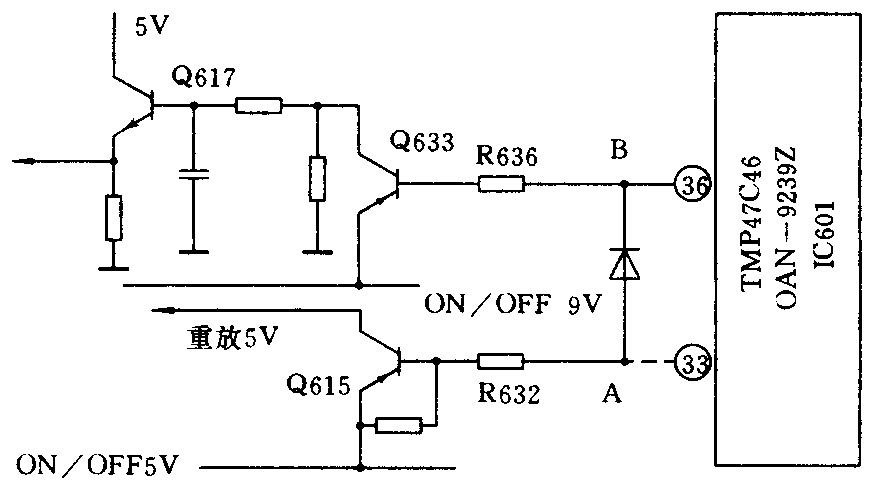

分析与检查：根据重放时图像、伴音均无、但能记录这一特殊现象，完全可以排除视频磁鼓、音控磁头脏或损坏的可能，故障可能出在逻辑微处理（系统控制）电路部分。首先查逻辑微处理集成块IC601（TMP47C460AN－9239Z），此脚在停止、快进快倒、记录时为高电平（4.8V），在放像时输出低电平（0V）。此脚经R632到Q615基极（如图所示），使Q615导通，于是Q615集电极便输出5V到视频电路和音频电路，使它们工作在重放状态。现重放时测电压为4.8V（高电平），说明Q615处于截止状态，集电极无重放5V输到视频、音频电路，造成无图无声故障。焊开，重放时测得电压仍为4.8V，说明故障在IC601内部。为了进一步证实，将接地，重放的图像伴音均正常。

故障原因找到了，下一步是如何解决的问题了。换集成块固然简单、但不易购到，况且价格高，不可取；将IC601接地，虽能重放、但不能记录，更不可取。其实IC601只是重放功能失去，而其他功能都正常。试想，要是此集成块其他某一脚与功能相近，也就是重放时低电平输出，在停止、快进快倒、记录时高电平输出，用此脚代替是能够恢复重放功能的。经仔细分析IC601各脚功能，发现（预放低电平输出）功能与相似，重放时低电平输出，在停止、快进快倒、记录时高电平（9.1V）输出（比高4.1V）。现利用重放时低电平输出，来代替的功能。按附图所示，断开IC601，在与电阻R632A端接一只二极管（正端接A端）。当处于停止、记录、快进快倒状态时，输出高电平（9.1V），二极管负端电位高于正端而截止，则A点保持原来的高电平（5V左右）。当按重放键时，转低电平（0V），这时二极管正向导通，将原来的高电平箝位在0.3V左右（即低电平），于是录像机进入重放状态。经这样处理后，录像机恢复正常工作，至今使用半年有余，没出现任何故障。（孙梅生）

故障现象：整机没电。

分析与检修：发现2A的总保险管断了。更换无济于事。初步分析是机内有短路现象。由于检修时没有12V的电源，所以用功率较小的可调稳压电源做为检修电源。接通后，整机有电，但收音和磁带的放音都明显失真，其照明指示灯和稳压电源的指示灯也变暗。然后我采用了十分有效的“分区停电”的检修方法，逐区停电，当给功率放大块BA5406实行停电后，收录机的照明灯和稳压电源的指示灯变亮；电机转速也提高了，认定是BA5406引起的，更换元件后一切恢复正常。

从中发现，利用小电流的电源作为维修电源，检查这类不严重的短路故障，会使维修者更快地找出短路的部位。注意，要有过流保护，且不要长时间接通，以防损坏电源。（王强）

一台索尼FH－15R型组合音响的遥控功能全部失灵，经检查遥控发射器正常，遥控接收器中的集成电路IC011（CX20106）各脚对地电压除电源脚（⑧脚）等少数几个引脚外，大多数脚的电压为零或远低于正常值（实测正常值见下表所示），而外围元件无故障，故判断IC011损坏。由于一时购不到CX20106，故用μPC1490HA直接代换，只要将μPC1490HA反置插入印板（即将其①脚插入原CX20106⑧脚焊孔，②脚插入原⑦脚焊孔，余类推），焊好后即可。有的μPC1490HA代换后可能出现遥控距离缩短或遥控不太可靠等现象，对此只需在其①⑤脚间接一个47～100μF电容即可解决。CX20106还可用IX0614CE及KA2184A代换。（轶奇）
