双门双温控电冰箱从外表看上去与普通220～250升大冷冻室（57～100升）直冷式双门冷藏冷冻电冰箱没什么两样，但在使用功能上却大不一样。这种电冰箱不仅具有普通双门电冰箱的冷藏冷冻功能外，还具有作单冰柜（冷冻箱）、作双冰柜及实现速冻功能。多了这些功能使冰箱结构上复杂了许多，但在售价上仅比普通冰箱约多了五分之一。

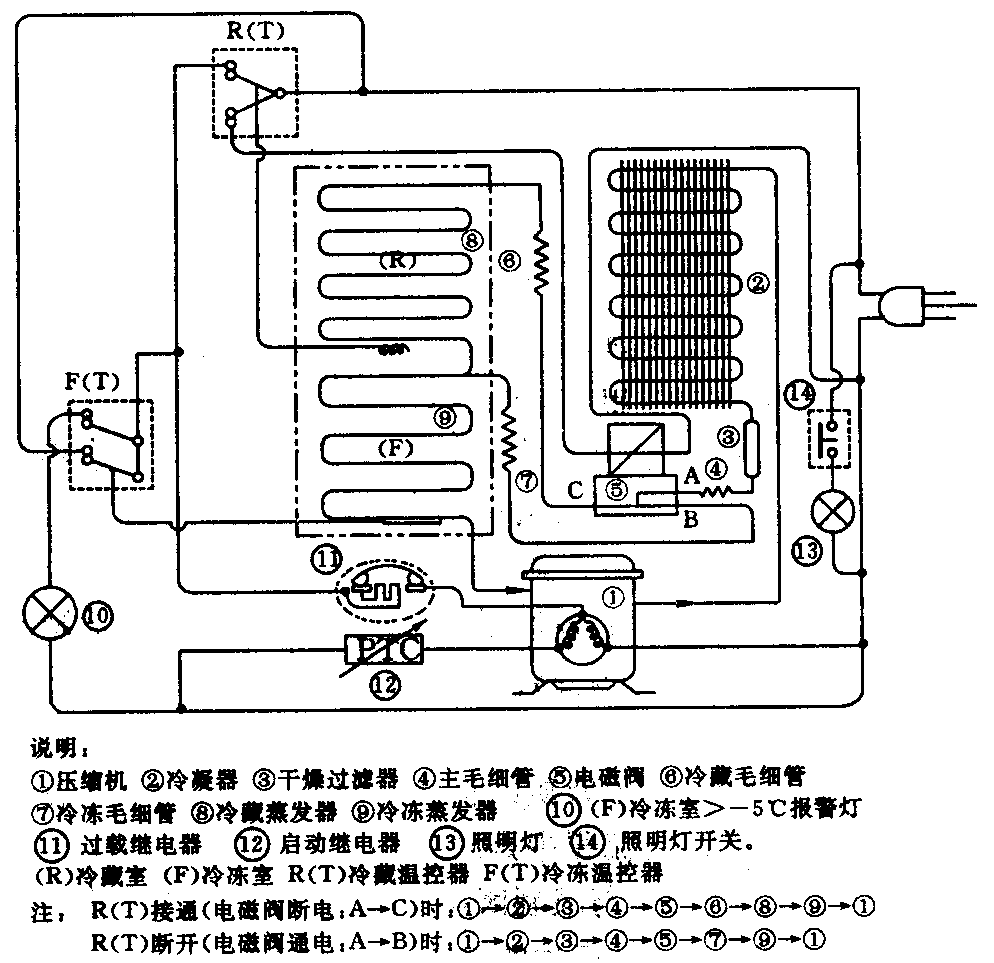

附图给出这种电冰箱的电路管路系统原理图，首先说明一下它同普通冰箱不同之处。从图看出这种电冰箱具有两个温控器，一个为R（T）控制冷藏室，另一个为F（T）控制冷冻室。而普通冰箱仅有一个直接控制冷藏室并间接控制冷冻室的温控器。在管路系统上不同之处，主要是制冷剂液体进入冷藏与冷冻串连的蒸发器之前多了一个受冷藏温控器R（T）控制的电磁阀，且液态制冷剂从干燥过滤器出来进入电磁阀之前先流经一个主毛细管，再根据温度要求分别在不同时间通过两个毛细管进入蒸发器。而普通冰箱则是液态制冷剂经过干燥过滤器后，直接经过一个毛细管进入串连蒸发器的冷藏蒸发器入口。图中R（T）冷藏温控器与普通冰箱用温控器不同之处是于单刀双掷，以便当冷藏室达到所需温度时，触点断开，使活动触点掷向接通电磁阀电路的触点，带动电磁阀换向（从A→C改为从A→B），且在F（T）使压缩机停转时控制压缩机开、停车。F（T）为冷冻室温控器，也不同于一般温控器，它除了主触点受冷冻室温度变化在R（T）断开时控制压缩机的开、停车外，还有一对信号触点控制报警灯，当冷冻室高于-5℃时触点接通灯亮，低于-5℃时灯灭，以便于用户判断冰箱在正常运转中冷冻室工作是否正常。以下介绍实现这几种功能的原理和方法。
1．作普通冷藏冷冻冰箱用：把两个温控器R（T）和F（T）旋钮的标记根据环境温度和冷藏、冷冻食品对温度的要求，分别调到弱冷点1至强冷点（最大数字）的某个位置，就可获得所需的冷藏室温度（0～10℃）和冷冻室温度（≤-18℃或稍＞-18℃）。
从图中看出，当冷藏和冷冻室的温度都未达到要求时，R（T）和F（T）都接通压缩机运转，此时电磁阀断电由A通向C，则制冷剂的循环流程是①→②→③→④→⑤→⑥→⑦→⑧→⑨→①，制冷剂液体主要在冷藏室蒸发器⑧内沸腾吸热使冷藏室迅速降温，冷冻室降温很少，当冷藏室达到预调定的温度要求时，R（T）断开。但这时因冷冻室温度肯定未达到要求，则F（T）仍处于接通状态，从图中看出此时压缩机不会因R（T）断开而停机，但由于R（T）断开后立即将电磁阀电路接通，则电磁阀换向从原来的A→C改为A→B，使制冷剂的循环流程改为①→②→③→④→⑤→⑥→⑦→⑨→①，不经冷藏蒸发器⑧而是直接进入冷冻室蒸发器⑨中沸腾吸热，使冷冻室迅速降温，当冷冻室达到预调定温度时，F（T）断开，压缩机停机。
2．作单冰柜（冷冻箱）用：适用不需要冷藏室冷藏食品时。从电路管路系统原理图看出，只要将冷藏温控器R（T）置于关（断开）的位置即可。这时制冷剂的循环流程为①→②→③→④→⑤→⑦→⑨→①则制冷剂液体仅通过毛细管⑦在冷冻蒸发器⑨中沸腾吸热形成单冷冻，达到单冰柜的使用功能。
3．作双冰柜（冷冻箱）用：适用于冷冻储存的食品较多而冷冻室不够用时。将R（T）调到强冷点（旋钮标记对准最大数字），此时冷藏室温度可低达-3～-6℃，则可储藏冷冻食品，同时冷冻室通过对F（T）的调节仍可达到≤-18℃，此时冷藏室和冷冻室都控制在0℃以下，使电冰箱变为双冰柜。
4．作速冻使用：当需要将新鲜食品放入冷冻室内进行速冻时，与前述作单冰柜时一样，只需将冷藏温控器置于关（断开）位置，而冷冻室温控器置于强冷点位置即可，待需速冻食品冻结后，再将两个温控器旋钮标记置于原使用的数字位置，便可恢复到原来的功能。（刘宝魁）
