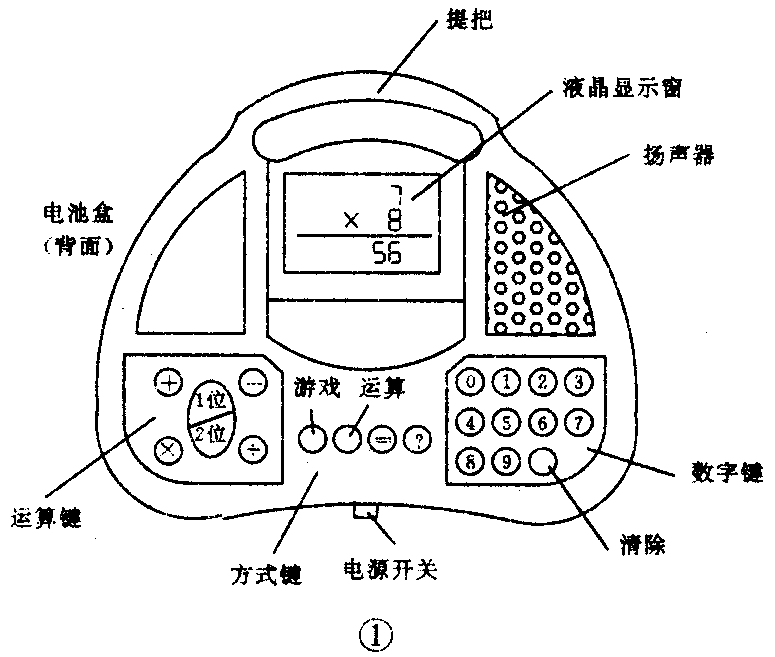

这种会说话的儿童数学练习器外形如图1所示。其主要功能是可进行两位数以内的四则运算，并具有机器自动出题和操作者自行出题、自动评分、全部语音提示、动画标记等功能。犹如一位声音柔和的家庭数学女教师，对3～9岁儿童具有启发、辅导、开发智力等功能。
介绍此机的目的有三个：①了解导电橡胶按键的工作原理；②了解语音电路常用的封装形式及一般组成；③增强和提高实际制作装配能力。
练习器共有20个按键，全部采用导电橡胶按键。其工作原理很简单，首先在印板上蚀刻出如图2所示的线条，导电橡胶一般做成圆形或椭圆形状，当它受力接触到图2所示印板上时，就使线条A、B短路相连，由此形成开关作用。由于导电橡胶一般粘附在有弹性的胶皮上，故手松开后，导电橡胶会自动弹起。电视机、录像机的遥控发射器、游戏机的按键均采用导电橡胶按键。

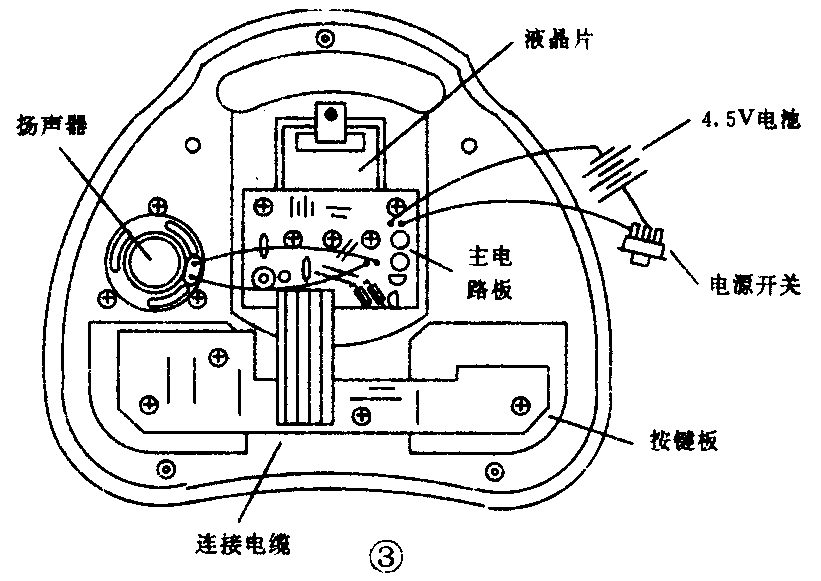

练习器的内部结构如图3所示。厂家所供为大散件，即只需拧几只螺丝、焊上电源线和扬声器线即可出成品。安装时要十分注意保护液晶片、焊接要迅速、螺丝松紧要适度，并特别注意电源线不要焊反。

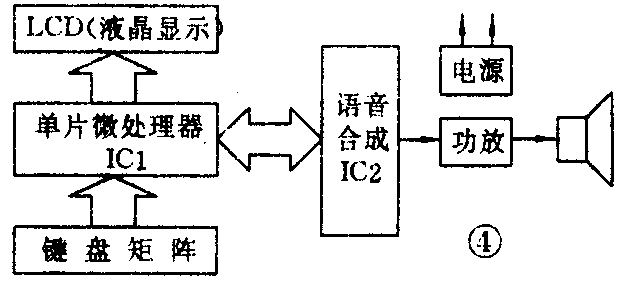

图4是整机原理框图。IC1是一只单片微处理器，内部已固化好各种运算、比较、选择、液晶驱动、键盘扫描、发音控制等处理程序。它接受键盘输入，并把各种输入状态、运算比较结果等送LCD显示，同时控制IC2完成语音合成并发声。IC2是一只语音合成专用集成电路，内部ROM已分段固化好代表各种语音单字或词组的数据。它受控于IC1，根据IC1给出的各种结果和指令，选择不同的数据段取出代表各种语音的数据并进行合理搭配，再经数—模转换以及功放电路输出合成的语音信号。
图3中主电路板含有滴胶封装的IC1、IC2及外围电路。按键板上即是20个如图2所示图形组成的键盘矩阵，它与主电路板通过一多芯电缆连接；主电路板与液晶显示片是通过导电橡胶连接，不过这种导电橡胶形状是一个长方体，俗称“斑马条”。
下面简介一下操作步骤。
1．机器自动出题：①装入电池、打开电源开关，液晶显示窗左上角出现一个卡通人；②按“1位／2位”键可选择进行1位或2位数运算；③按“游戏”键，机器会发出“小朋友，请选择一种运算”的声音；④在四种运算符号中任选一种并按一下此键，此时机器即开始自动出题，液晶显示屏显示出机器所出题目，扬声器同时报出所出题目；⑤使用数字键键入答案，再按“？”键，若答案正确，机器则发出“对了、下一题”的声音，显示屏出现正立卡通小人；若答案错误，机器则发出“错了、重来”，显示倒立卡通人；若第二次答案仍不正确，机器会自动给出正确答案，并发出“又错了，应该等于……，下一题！”的声音。
2．操作者自行出题：①打开电源开关后按“运算”键，机器发出“请出题”，此时即可自己出题练习；②按完算式及答案后按“？”键，机器会自动判断答案是否正确并以语音提示；③若操作者输入题目超出机器功能范围，机器则提醒“题错了，重来”。
在上述两种操作中，若输入数字有误，可按“清除”键清除，再重新输入正确数字。操作者连续做完10道题后，机器会自动评分并用语音报出。 (李洪明)
