许多小型火力发电厂热工自动化仪表仍采用的是DDZ—Ⅱ型电动单元组合仪表，该系统仪表统一的输入输出信号是0～10mA的标准电流信号，为了保证热控设备的正常、安全、准确、可靠地运行，这些组合仪表的校验、整定、检修便显得非常重要。目前由于全国各大型仪表集团公司已经不成批生产Ⅱ型仪表，当然0～10mA的恒流给定器也就很难购到，厂家定制价钱又很昂贵，为此，可将现有的电动阻尼器通过改造制成能输出0～10mA或者范围更宽的恒流给定器，比如4～20mA的Ⅲ、Ⅳ型等。

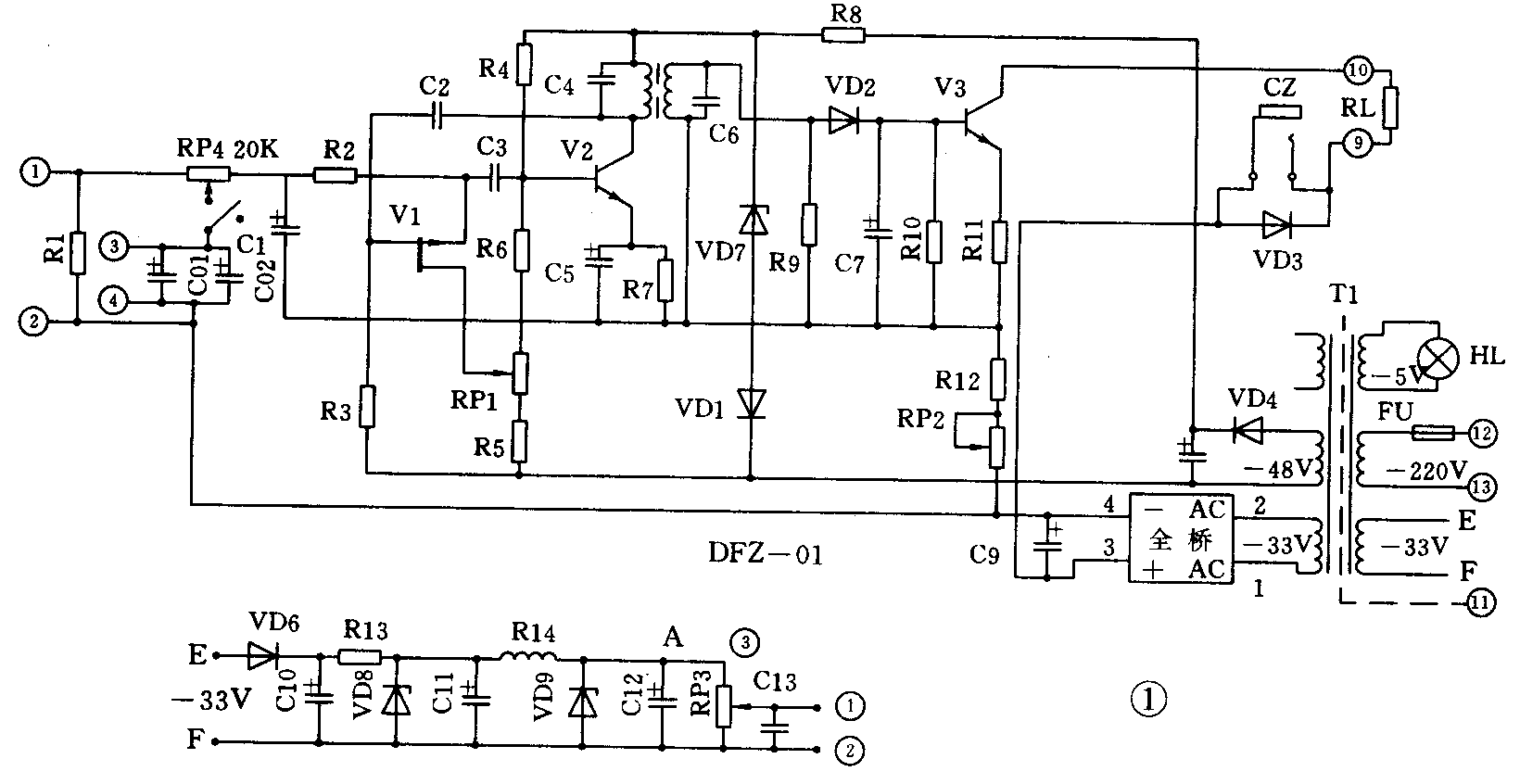

该恒流给定器是由上海调节器厂生产的DFZ－01型电动阻尼器改制而成的。其电原理图和增加部分电路图如图1所示，（其中下面部分是新增电路）。
元器件选择
VD6选用IN4001，构成半波整流电路，R13选用金属膜电阻820Ω／0.5W，R14用阻尼器内拆下的锰铜电阻1.2kΩ／0.5W、VD8选用2CW65、VD9选用2CW61，C10、C11选用330μF／50V电解电容器，C12选用0.1μF／25V的独石电容，电位器RP3选用多圈电位器WXS—11，线性±0.5％／2.7kΩ。
改制步骤
1．将阻尼器内空余绕组交流33V作为该恒流给定器的辅助电源；
2. 拆下原阻尼器输入端锰铜电阻R1，备用；
3．拆下原阻尼器内电容C01、C02；
4.将阻尼器输出端子上③路端子内的接线断掉，备用；
5．按图示电路将增加的元器件除RP3外全部安装在变压器输出焊座上，即可直接焊在变压器输出绕组焊盘上；
6．将电位器RP3的①、②、③三端分别接于原阻尼器的①、②、③号端子上，并在③号端子上焊一根导线至图中A点；
7.在原阻尼器输出端子⑨、⑩号端子上接500Ω／0.5W电阻；

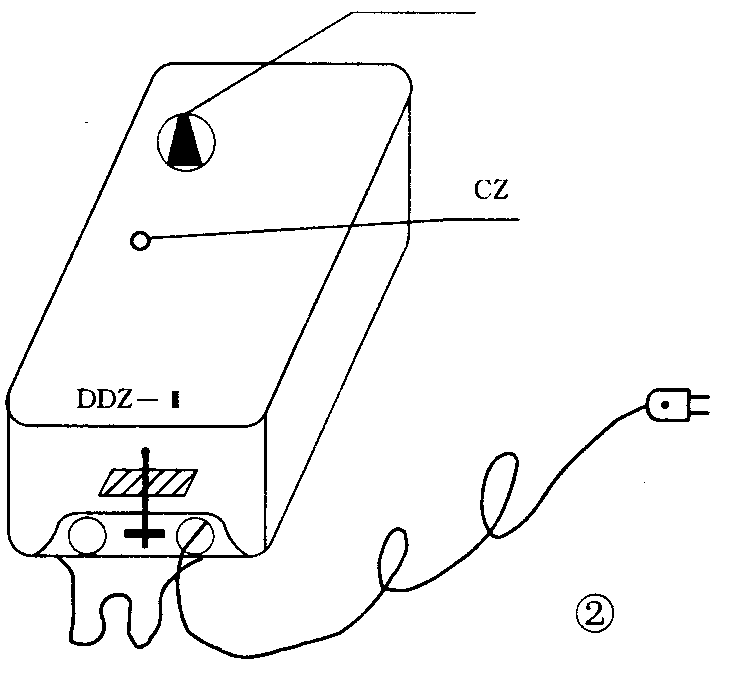

8．分别将RP3、原输出插孔CZ取下并安装于阻尼器外壳适当位置，如图2所示。
9．接上电源线，从下面穿线孔处引出。改制完毕。
调试步骤
1．准备一个ф3.5mm的录音机耳机插头，并接一只数字万用表（如DT930F等）于该输出回路，并置于mA档；
2.将RP3逆时针旋到底，接通电源，调整机内调零电位器，使输出为0mA；
3．顺时针旋转电位器RP3，用万用表测量①、②号端子间电压，当电压达到12V时，调整机内满度电位器，使输出为10mA；
4.反复重作上述2、3步骤，直到合格为止。
本电路采用了两级稳压，提高了对电网的适应能力；锰铜电阻R14用于补偿稳压管的温度漂移，使该恒流给定器输入输出更为稳定；采用多圈线绕电位器RP3是为了增加可调性，即能在很小的范围内都可调整，从而可提高该恒流给定器的分辨力，提高精度；C13用于抗尖峰干扰和抗电位器调整时产生的高频干扰。
经实际测试该恒流给定器的稳定性可达±0.001mA，负载0～1.5kΩ变化时恒流输出变化优于±0.5％。
适当改变参数便可制成能输出4～20mA的恒流给定器。
机械、纺织、化工等行业也广泛采用Ⅱ、Ⅲ、Ⅳ型等自动化仪表，改造制作该恒流给定器也有明显的经济价值和实用价值。 （万兵）
