大家知道，无线电遥控器要想增大作用距离，一是增大发射功率，二是提高接收灵敏度，三是配备良好的发射、接收天线，这样将会增大制作成本。本文介绍的遥控器，采用专用集成电路芯片，配合简单的外围元件，制作成的遥控器有效作用距离可达500米以上。其中发射机、接收机体积仅有一只火柴盒大小，免接任何外设天线。成本低，制作方便，适合无线电整机厂、玩具厂及爱好者制作使用。
工作原理

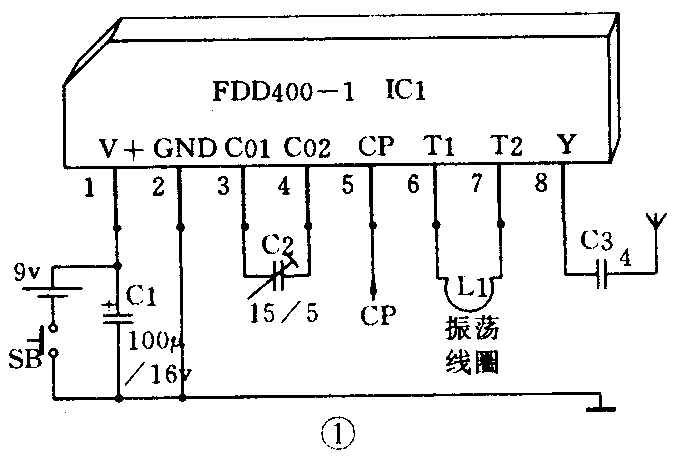

无线电遥控器主要由两片专用芯片组成，发射机采用FDD400—1单片IC，工作电路如图1所示。FDD400－1工作电压2.5～12伏，发射时电流5～45mA（视电压而定）。其中第1脚为电源正端，2脚接地；3、4两脚为外接调频用微调电容，用来改变发射频率（100～400MHz）；5脚为调制信号输入端，可送入各种编码信号；6、7两脚接固定振荡电感线圈（1匝），配合C2谐振；8脚为外接天线端，此天线可不接，如接入一段软导线（5～100cm），可增大发射距离至700米以上。
该机可在2.5～12伏电压下工作，电源采用叠层电池即可。调节微调电容C2，可使发射机载波频率在100～400MHz之间变化。

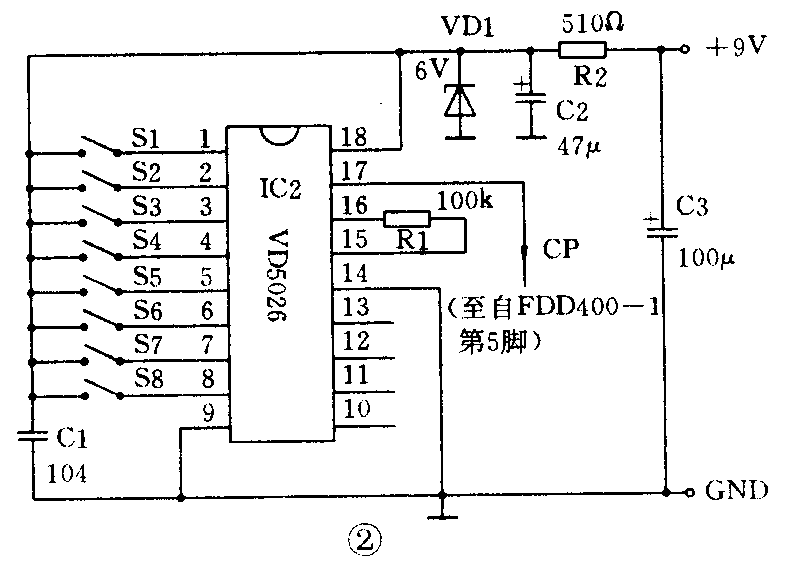

配合发射机使用的调制电路如图2所示。该电路采用一块数字编码电路及部分外围元件组成，根据不同的地址码及数据码编排方法（接地、接正及悬空），可产生多达26万种控制信号，其调制信号输出直接送进FDD400—1第5脚。由于此类编、解码电路许多刊物都有介绍，这里不多叙述。

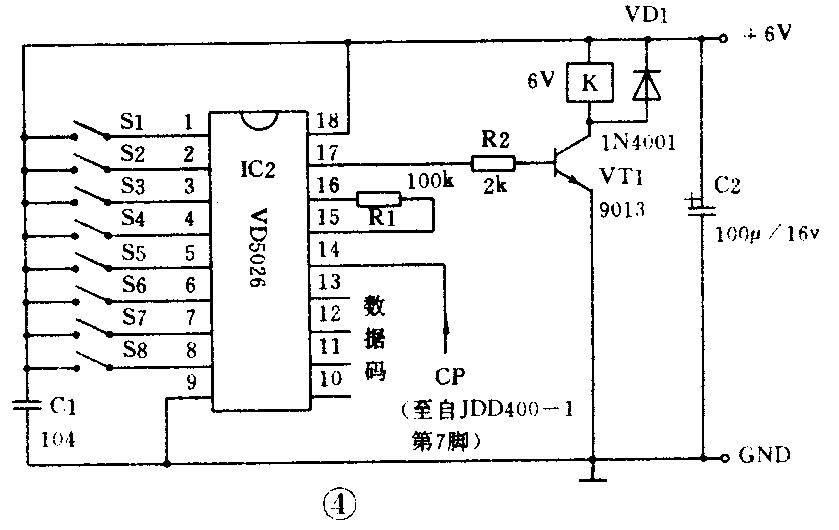

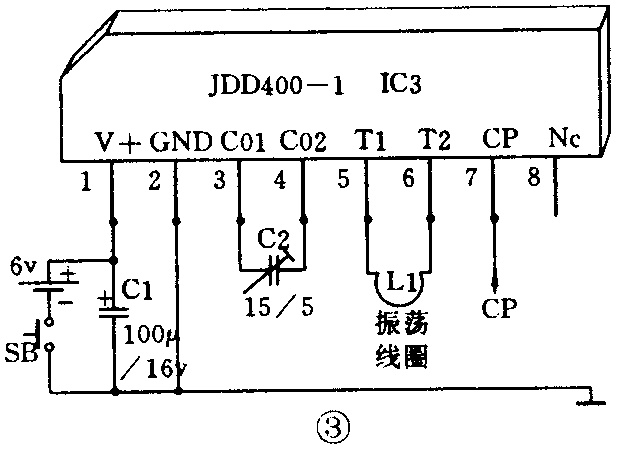

接收机采用JDD400－1单片IC，此电路结构引脚与FDD400—1基本相同，工作电压6～9伏，推荐电压6伏。图3是采用JDD400—1 IC制作的接收机电路，第1～4脚功能同FDD400－1，5、6脚外接一匝线圈；7脚为解调电路输出脚，把发射机编码调制信号完整地还原出来，并送进图4解码电路中VDSD27第14脚，在VD5027第17脚输出高电平，继电器K吸合。当发射机停止工作时，继电器释放。
接收电路在守候状态时，静态电流1.5～1.8mA，解调时，消耗电流仅增加继电器线圈电流。其解码电路工作原理同VD5026基本一样。
接收机工作时，不需增加任何外设天线。
元件选择

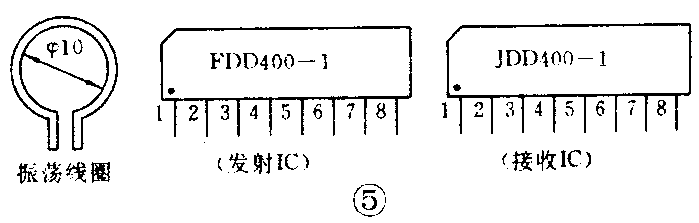

发射机与接收机中专用芯片为FDD400—1，JDD400—1，微调电容可用陶瓷或塑料元件，L1振荡线圈用ф1mm漆包线或裸铜（银），在ф10圆棒上绕4／5匝即可。其外形见图5。
编码器与解码器采用VD5026、VD5027或MC145026、MC145027均可。
调试
本机调试较为简单，只须互调两机的微调电容即可，只要频率调整一致，开机即可工作。当电源用3伏（发射机）时，作用距离30米；9伏时，作用距离300～400米；12伏时，作用距离500米，增焊发射天线后，遥控距离可达700米以上。 (李建华)
