一、YYH308的特性
YYH308是新一代电子密码锁集成电路，具有以下几大特点：
1．采用90年代微电子技术，为CMOS工艺，静态功耗只有7微安。
2．价格低。比8片YYH301电子密码锁电路的功能还强，且价格只有一片YYH301的价格。
3．密码多，YYH301只能编一组密码。因而每次改变密码时，要通知所有使用该门锁的人员。而YYH308可同时编8组密码，每个人员可以独自使用各自的密码，互不干扰。
4．可靠性高，每组密码可达1亿种密码。
5．开锁方式多：
a．单独开锁：八组密码可单独开锁，适用于宾馆、家庭、楼层公用防盗门等。
b．集体开锁：可以设置2个人同时到达方能开锁、3个人同时到达才能开锁或8个人同时到达才能开锁等。这种方式特别适用于保险柜、武器库、银行金库等。
6．元件少：外围元件少，制作简单。
7．键盘通用：采用标准电话键盘。
8．安装方便：与普通门锁的安装方法一样。
二、YYH308的使用方法
由于YYH308电脑密码锁的制作极为简单，外围元件极少，因而我们将整个电脑密码锁制作在一起，作为一个模块（成品板）提供给读者。

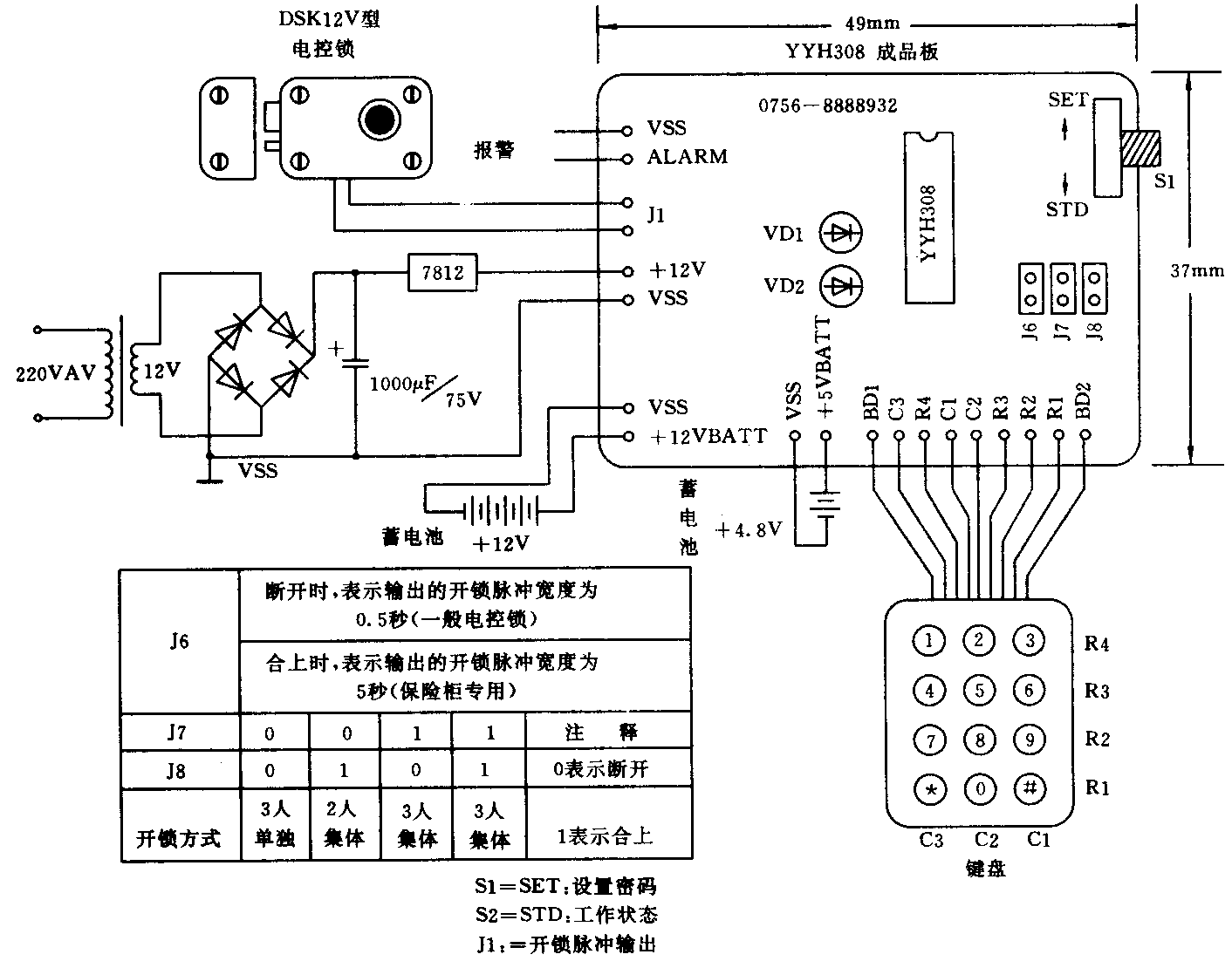

图1为YYH308电脑密码锁的实际使用接线方法及各端子的接法。共由五个部分构成，YYH308成品板，12位标准电话键盘、电控锁、电源、备用电池。以下就各部分的功能及使用方法作一详细的介绍。
1．设置密码

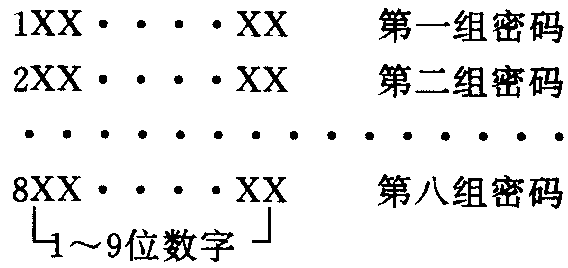

本密码锁共提供八组密码，可单独使用，也可同时使用。密码格式为：
每组密码的组号由第1位数字指定，组合后面的X可由1位至9位数字组成，例如1、2为第一组的有效密码，1、3、5、6也为有效密码。
（2）初次输入及任意输入
初次输入是指密码锁第一次使用时的密码输入，而任意输入则是指不管以前存在电路中的密码而输入一个新的密码，这只有主人在室内才能进行。
A.将密码输入开关S1打在“输入密码”位置（SET）。
B．按照规定的格式输入一组正确的密码，如：1234567890。
C．按下“*”键
D．听到“滴—”长声，表示输入正确，YYH308已接受了刚才输入的密码。
E．重复以上操作可输入各组密码。
F. 没有输入密码的组号为无效组号，该组不能开锁。
（3）更改密码
更改密码是指更改存在YYH308电脑中的旧密码，这可以在室外进行，但只有掌握密码的人才能进行。
A．将密码输入开关S1打在“守候”位直（STD）（这是一般工作时的开关设置）
B．输入一组正确的密码，如1234567890。
C．按下“*”键
D．如听到“滴、滴”二短声，则表示刚才输入的是一个错误的密码，请核对密码后再输入正确的密码。
E．如听到“滴—”长声，表示刚才输入的是一个合法的密码，这时请按照正确的格式输入新的密码。注意只能输入属于您自己的那一组密码。如119940115。
F．按下“*”键
G．如听到“滴、滴”二短声，则表示您刚才输入的是一个不合法的密码。如密码的组号不对，即密码的第一个数字不是属于您的那一组数字，或者您输入的密码超过了10个数字的长度。这时，您可以按一下“＃”号键消除刚才错误输入后再输入正确的密码，或者您可以连按两下“＃”键退出更改密码的状态。这时，原来的密码保持不变。如确实要更改密码，请重新从输入旧的密码开始。
H．听到“滴——”一长声，表示刚才输入的新密码已被接受。
（4）只要不断电或者按规定接入备用电池，输入的密码就可以永远保存在电脑中不丢失。
2.开锁。
当密码输入开关打在“守候”（STD）位置时，才能进行开锁操作。本机具有二种可选的开锁方法：单独开锁和集体开锁。这是由选择端的设置而决定的。
（1）单独开锁（J7、J8断开）是指每一个掌握正确密码的人均可单独开锁。
A.按照规定的格式输入正确的密码，如1234567890。
B．按下“＃”键。
C．如听到“滴、滴”两短声，表示刚才输入的密码是错误，请核对密码后再输入。
D．如输入的密码是正确的，将听到“滴——”长声同时门将自动打开。
E．这种方式适合家庭、宾馆及公共门的开启。
（2）集体开门是指只有同时输入多个正确的密码门才能打开，也就是掌握密码的几个人均到场的情况下，才能开锁。共有三种集体开锁方式，分别为二人、三人和八人。其中二人是指掌握第1、2组密码二人同时在场；三人是指掌握第1、2、3组密码的三人同时在场。
以三人集体开锁为例，说明集体开锁的使用方式：
A.分别输入三个正确的密码，即每个人输入自己的密码后，按下“＃”键。三个密码可不必按顺序输入。
B．如听到“滴、滴”二短声，则说明您刚才输入的密码错误，请核对密码后再输入。
C．如听到“滴—”长声，说明刚才输入的密码是正确的，可以继续输入。
D．如所输入的三个密码都是正确的，则在第三个人输入密码后按“＃”键时，将听到“滴——”一长声，并且锁将打开。
3．错误及报警（1）错误是指输入了错误的密码试图开锁或者试图更改密码。（2）当发生错误时，YYH308将发出“滴、滴”二短声提醒您刚才输入的密码是错误的，并且记住错误的次数。（3）当发生第四次错误时，YYH308将发出“滴、滴、滴”急促的叫声并封锁键盘输入一分钟，同时，在“ALARM”输出端上输出一个宽度为一分钟的正脉冲。（4）当输入正确的密码后，错误计数将被清除。
4．电控锁（DKS12V） DKS12V型电控锁是一种由电脉冲控制的门锁。脉冲幅度为12V，瞬态电流为1安培。脉冲宽度为0.5秒。这种电控锁是引进意大利先进技术制造的，安全可靠，配备有十字防盗锁头，具有防盗能力。
5．备用电池4.8V的备用电池是密码保持电池，一旦交流电停电，由该电池使密码保持不变。12V备用电池是在交流电停电时，供提供+12V的正脉冲，用于开锁使用。
三、结束语
由前面的介绍可知，YYH308高级电脑密码锁电路是新一代的电子密码锁控制器，其优越的性能及灵活的开锁方式、高度可靠的密码设置，将使YYH308完全淘汰YYH301，并且将获得极为广泛的应用市场，特别是在家庭、宾馆、银行、保险柜等方面的应用。 (杨跃华)
