飞利浦20CT6050彩电典型故障检修两例
例1 故障现象：刚开机声音小而模糊，开机一会儿无声。光栅图像基本正常。
分析与检修：光栅图像正常，说明高放、中放及扫描解码电路基本正常，应侧重检查（1）行开关变压器+29V电压；（2）消静噪电路；（3）伴音通道。+29V主要供伴音解调、预放集成块TBA120A及低功放集成块TDA2611A电源。检测+29V，查整流管6360、滤波电容2360均好，负载无短路，测量开关变压器次级⑦、⑧脚，有交流28V，测保险电阻3360已烧坏，更换此电阻再测量，空载时的+29V在加载后只有+27V，说明负载电流偏大。用镊子触及解调前置功放集成块TBA120A⑧脚输出端、扬声器有感应，嗡声很大，说明功放以后良好，测集成块TBA120A各脚电压基本正常，只是电源输入、脚电压稍低1.5V，再查静噪控制管7165（BC548），良好，将静噪电平控制微调电阻3666调最大，音量开大后，用小起子轻触TBA120A输入端、，扬声器仍无感应声，检查该集成块外围元件均良好，断定TBA120A已坏，更换集成块，声音恢复正常，故障排除。
例2 故障现象：刚开机图声正常，过2～5分钟，光栅幅度向中间压缩1／3，亮度减小，图像模糊且横向滚翻，调节亮度、对比度均无效，声音正常，各波段如此。关机一段时间再开机，光栅能保持一段时间正常但过后又出现故障。
分析与检修：从现象判断，高放、中放、低音放、场扫描电路基本正常。故障在行振荡及输出电路，可能是某元件有故障。一般造成行幅压缩有如下几种原因：①振荡不足；②逆程电容校正电容有故障；③行幅电路变化；④行频偏差大；⑤行偏转线圈有故障。先测行输出变压器输出的各种电压：+115V、+12V、+25V、+29V，均正常，但+180V只在70～85V之间摆动，-26V只有一半，聚焦极电压和加速极电压严重不足。显像管灯丝电压不到5V（正常6.3V），灯丝电流不足500mA未超载。该机的行偏转线圈是行输出放大电路的一部分，断开行偏转线圈，行输出管不工作，测行偏转线圈直流电阻在1.2Ω左右，基本正常。怀疑行振荡不足，先检查行前置放大管7322，驱动管7353及电源开关管7355，各极电压基本正常，怀疑行输出管放大倍数随温度变化，更换7562（BU508A），无效，再调行幅电阻3500，无效，断开+180V输出端保险电阻3583，灯丝和高压仍上不去。进一步检查逆程电容2568、2569、2570均正常。当断开高压电容2567（8200pF）时，所有+180V，灯丝、高压均恢复正常，亮度，对比度调节也正常，但图像行幅更压缩，图像轮廓清晰些，横滚厉害，检查电容2567良好。仔细分析电路：电容2567与行振荡线圈及行输出变压器一起组成行输出放大谐振回路，断开电容器，输出变大，说明回路谐振，估计行频升高了。为证实判断，仔细微调行频电阻3871，它接在行振荡集成块7875的脚，是15625HZ锯齿波发生器外围元件，将3871调到头即行频最大时，出现3～4帧重影图像，肯定行频偏高，检查脚电容2870（2n2），良好，先接回高压电容2567，再试用1800pF电容并联在2870上，此时光栅打满屏幕，图像恢复，但不稳定。测量集成块7875脚输出行频电压正常（约3.2V），但电压明显摆动，肯定集成块中锯齿波发生器参数变化。更换7875（TDA2577A），去掉并联1800pF电容，重调3871电阻，图像稳定良好，故障排除。
小结：改变集成块TDA2577A脚外接电容2870的容量大小，可以在较大范围内校正行频的偏差值。 (蒋志平)
J27录像机压带不紧的检修
一台J27录像机的鼓转速很高，在电视屏幕上呈现类似行失步的斜条，磁带转速慢而不稳，有时干脆保护性停机。像这种故障一般应怀疑伺服部分有毛病，但仔细检查后并没发现什么情况。当用手向主导轴方向推压带轮时走带就能正常，磁鼓转速也随之降为正常。用手动模拟加载试验发现压带轮与主导轴之间压力很小，证明故障是由此引起的。

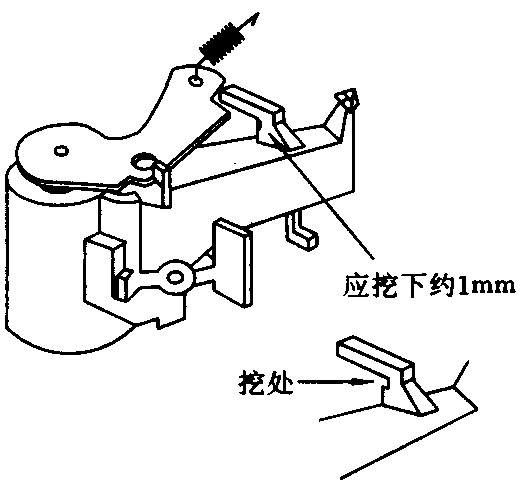

具体修理方法如下：先取下凸柱压帽，提出压带轮组件，再松脱压带轮支板与凸柱驱动支架之间的拉簧。由于故障是驱动不到位引起的，所以将它们之间接触的部位用小刀刻出深约1mm的槽，这样处理后即可增大压带胶轮与主导轴之间的压力，请见上图。
将组件装回原位后开机试验，结果一切恢复正常。 (于勇军)
