日本松下公司推出的K机心家用录像机，型号为：HD100、DS50、HD82、PD92等。这些新型号的录像机是在原G型系列机心的基础上．做了较大的改进，增加了由加载电机通过主滑板来驱动磁带重放加载，以及除了重放收带、磁带的快进、快倒以外的其它状态的转换。K型机心保持了G型机心结构的优良性能，并减少了零部件和零部件的装配关系，其安装零件的数量比G型机心减少了33％。增强了零件和机心的坚固性，减少了磁带走带系统的调整环节，提高了机心的可靠性，降低了机心成本。
一、K型机心传动关系的构成：

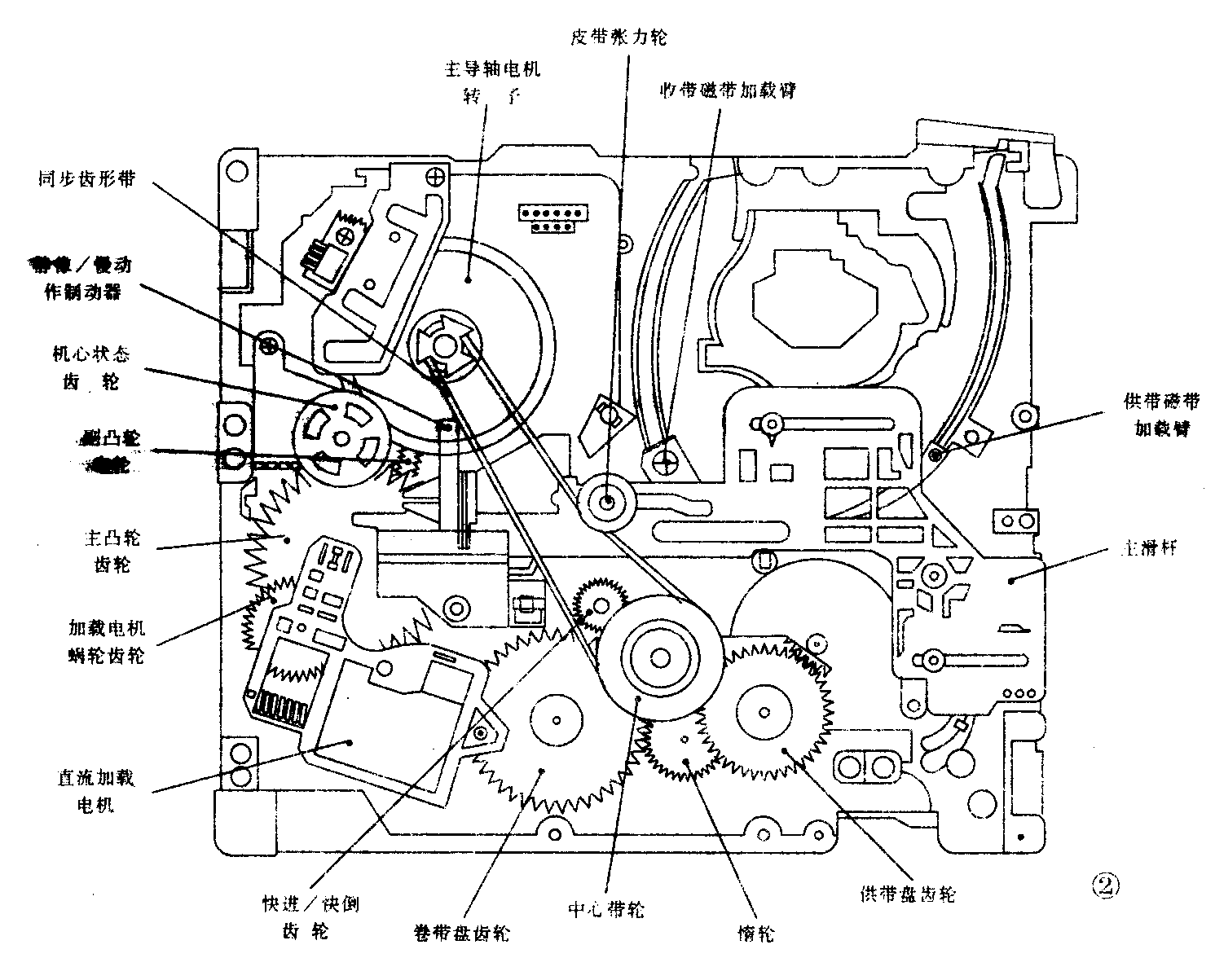

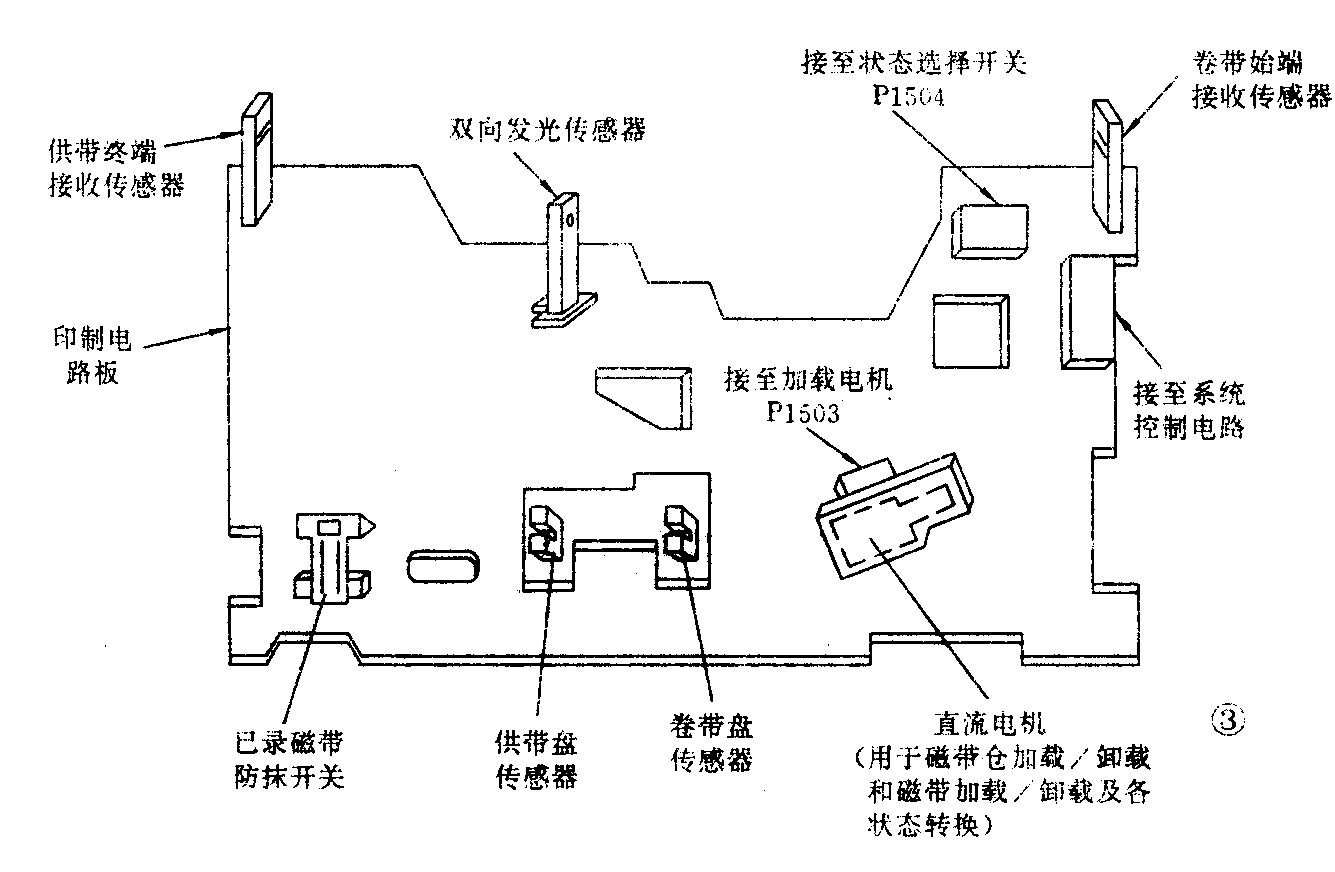

K型机心传动机构在机心中的位置关系如图1、图2所示。K型机心在机心传动件的下部附有一块较大的电路板。该电路板是连接机心与系统控制电路所使用的，板上装有卷带和供带接收传感器，双向发光传感器，机心状态选择开关连接器，有保护已录磁带的防抹开关，供带和卷带盘传感器以及加载电机连接器。该电路板如图3所示。
二、K型机心的主要特点：
1.机心结构
1） K型机心采用了除磁鼓电机以外的两电机驱动方式，即采用加载电机和主导轴电机。加载电机完成磁带仓的加载／卸载和各单元的加载／卸载。由于采用了加载电机、减少了该部分的驱动机构的数量。主导轴电机驱动中心带轮完成磁带的快进、快倒及重放状态的收带和重放搜索等功能。
2） K型机心采用了主滑杆机构。通过主滑杆直接驱动各制动器、连接器和加载齿轮。
3） K型机心为全加载方式。在磁带盒放入带仓，带盒下置后，磁带立即被供带导柱（P2导柱）和收带导柱（P3导柱）从带盒中拉出，包绕到磁鼓组件上。此时磁带受主导轴控制。主导轴先顺时针旋转后立即反时针旋转并停止，此时，走带系统部分的磁带松驰，卷带盘回送磁带，使主导轴与带盘之间磁带松弛，整机处在等待状态。另外，K型机心磁带计数读取控制脉冲的功能是在全加载方式下完成的。K型机心取消了像G型机心的半加载臂和用以完成机心状态转换设置的螺线管（电磁铁）。K型机心状态的转换是通过加载电机驱动主凸轮齿轮，由主凸轮齿轮上各不同形状的凸轮驱动主滑杆移动来完成的。一个零件完成多种功能，使各种状态转换迅速，减小了状态转换过程中的噪声。
2．磁带仓装载机构
1）以往的磁带仓装载机构，其装载机构的较多采用接触开关和滑动开关来完成启动，而K型机心的磁带仓加载启动是通过卷带始端接收传感器来完成的。磁带插入后，当带盒导向托架遮住双向发光传感器和卷带始端接收传感器之间的接收路线时，加载电机启动，完成带仓的加载，从而减少了器件，简化了电路设计。
2）K型机心的带仓装载机构与G型机心带仓装载机构比较，减少了带仓零部件的数量。
3．简化了走带系统的调整环节
1）原G型机心在走带系统的调整过程中，需对P3导柱的磁带从磁鼓切出的倾斜角度和确定磁带高度的垂直导柱进行调整。而K型机心则不需要对P3导柱磁带从磁鼓切出的倾斜角度进行调整，只需对确定磁带高度的垂直导柱的高度进行调整。其磁带切出磁鼓的倾斜角度，在机心底板和P3导柱设计和制造过程中给予保证。
2） K型机心省去了对P5导柱高度的调整。原G型系列机心对P5导柱的调整要求是较严格的，因该导柱的高度直接影响到磁带在使用过程中的寿命。
4．简化了装配过程
K型机心由于在总体上改进了原G型机心的传动方式，使得机构传动的零部件数量减少，因而减少了在组装和维修过程中对各传动齿轮繁复的对位问题。原G型机心中，各传动机构相关齿轮间要求对位的点有12处。K型机心传动机构中仅有6处相关齿轮间有对位要求。（未完待续） (牛健)
