目前，在国产数字万用表DT840D、DT1000以及DT980电表的改进型表中都增加了自动关机功能，这样可有效地防止因忘记关断电源而长时间空耗电池。当仪表停止使用的时间超过15分钟时，能自动切断电源，使仪表进入“休眠”状态，此时整机功耗降至几十毫瓦，耗电量可忽略不计。重新开启电源时，只要按动两次电源按钮即恢复正常工作。
自动关机电路的工作原理

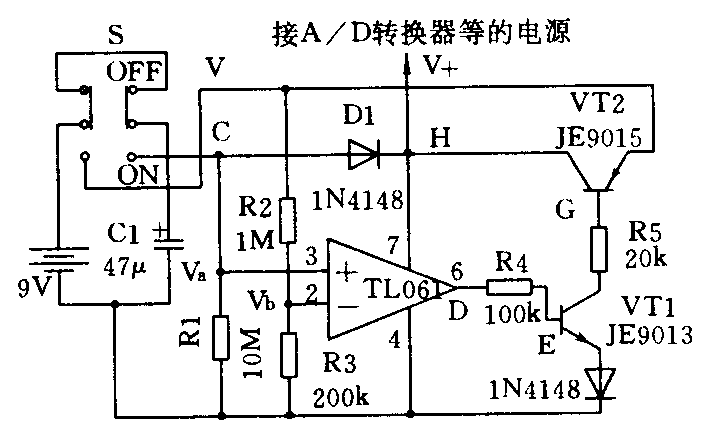

数字万用表中自动关机的典型电路加附图所示。电路由9V叠层电池E、电源开关S、电解电容器C1（47μF）、电压比较器（单运放TL061）、NPN型晶体管VT1（JE9013）、PNP型晶体管VT2（JE9015）组成。其中，R1和C1在电路中起到定时作用。运放TL061接成比较器。VT1为推动管，VT2起开关作用。
当S拨于“OFF”（关）位置时，表内的9V叠层电池E向C1充电，使Vc1=E。S拨至“ON”（通）位置时，C1的正极经过C点接TL061的第3脚，电池E的正极则经过V点加至VT2的发射极上。由图可见，TL061的第3脚与第2脚分别为同相输入端、反相输入端。设这两端电压依次是Va、Vb。初始状态下，Va= E=9V，Vb=E·R3／（R2＋R3）=9×200k／（1M＋200k）=1.5V。由于Va＞Vb，因此TL061输出高电平，使得VT1、VT2均导通。VT2导通后就将A／D转换器等芯片的电源V+接通。A／D转换器的型号有两种，3\(\sqrt{1;2}\)位数字万用表选ICL7106（或TSC7106），41;2位数字万用表选ICL7129。
随着C1不断向R1（10MΩ）放电，致使Va逐渐降低，当Va＜1.5V时，比较器翻转，输出呈低电平，强迫VT1、VT2截止，V+的线路被切断，仪表即停止工作。设自动关机电路的供电时间为t，有公式
Vc1(t)=Ee\(^{-}\)t/R1C1
将Vc1（t）=Vb=1.5V，E=9V，R1=10MΩ，C1＝47μF一并代入上式，计算出t=842秒，约等于15分钟。
自动关机后仪表消耗的电流甚微，因为E的负载只有R2和R3。泄漏电流I0由下式确定：
I0=E／（R2＋R3）
典型情况下E=9V，再根据R2=1MΩ，R3=200kΩ，很容易计算出I0=7.5μA，功耗仅为67.5mV。
需要指出，在临近自动关机时，液晶显示器上的读数会出现闪烁并迅速消失。若数字万用表具有低电压指示功能，则首先出现低电压指示符（LOW BATT等标记），然后读数才开始闪烁。此现象可作为自动关机动作的预警信号，提醒操作人员注意。上述闪烁现象是由于V+已降到ICL7106（或ICL7129）的临界电压（约为6V），芯片处于间断工作状态所致。这段时间很短，一般不超过几秒钟。
使用与故障检修
（1）C1宜选用漏电小，介质损耗低的钽电容。使用时应注意，当印制板受潮导致R1的阻值下降时，会使C1上的电荷较快地泄放掉。假如储能电容C1严重漏电，仪表每次连续工作时间也将大为缩短。
（2）若想延长仪表每次连续工作的时间，可适当增大C1的容量。例如取C1=100μF时，连续工作时间大约为30分钟。但是增大C1的容量后，9V叠层电池的使用寿命也会相应地缩短些。这是因为电池瞬间放电电流过大所造成的。调整连续工作时间的规律如下：
C1↑→t↑；C1↓＋t↓；
R1↓→t↓；R1↑→t↑。
（3）为提高芯片的利用率，TL061可用双运放TL062（只用其中一组运放）。例如，DT840D型数字万用表即是如此，剩下一组运放作交流电压档的线性整流器用。

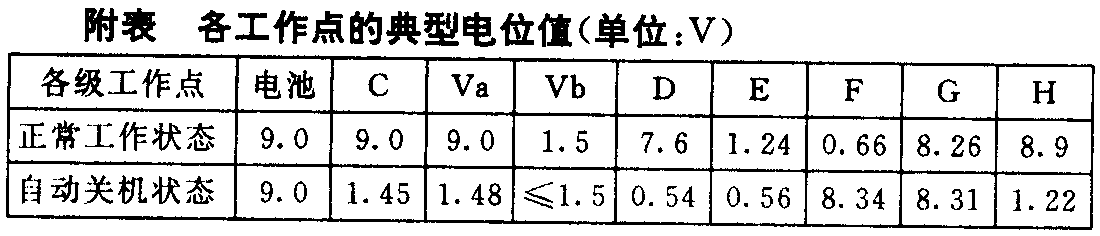

（4）当电池电压为9V时，图中所标各工作点的典型电压值见附表，可供检修自动关机电路时参考。表中数据是用DT830型3\(\frac{1}{2}\)位数字万用表实际测出的。
（5）仪表不能自动关机。
①电解电容器C1开路。
②单运放TL061（或1/2 TL062）损坏。
③电源开关或量程开关接触不良，脱焊。
④晶体管VT1或VT2损坏。
（6）自动关机电路的供电时间过短（远小于15分钟）。
①C1严重漏电或容量减小，储存的电量太少。
②R1（10MΩ）处的印制板存在漏电，使其放电时间大为缩短。
③R2、R3的电阻值改变，使电压比较器的参考电压Vb升高。
（7）自动关机电路的连续供电时间过长（远大于15分钟）。
原因大多是R1开路造成的。因C1的电荷只能缓慢地向TL061的输入电阻泄放，故放电时间延长。(邱凯)
