本文向读者介绍的雷达式防盗报警器，具有体积小、易安装，交直流两用、无线遥控、防范面积大、灵敏度可随意调整、报警声高达120dB等特点，广泛适用在商店、仓库、住宅等场合作防盗报警。
电路原理
防盗器的主要参数见附表，原理框图见图1，电路见图2，报警器的关键器件采用了雷达式探测模块TWH9248，它是利用微波振荡，向周围空间发射电磁波，当遇到活动目标时，空间接电磁场将产生变化，TWH9248能够检测出这种变化。由于TWH9248输出端的电压还不足以推动终端设备，所以电路中采用了通用器件LM324进一步对信号作放大处理。其中A1组成高增益同相放大器，A2是比较放大器，为使输出端有足够的电平变化。A4和时基电路NE555组成10秒延时控制电路，10秒后电路自动进入警戒状态，这时若有人闯入防范区内，TWH16型超响度报警喇叭即发出警号声。

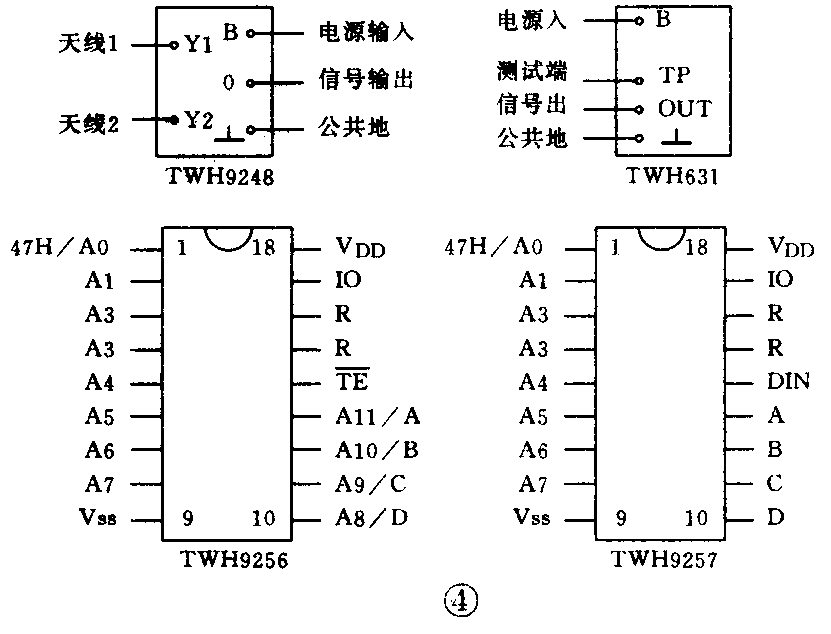

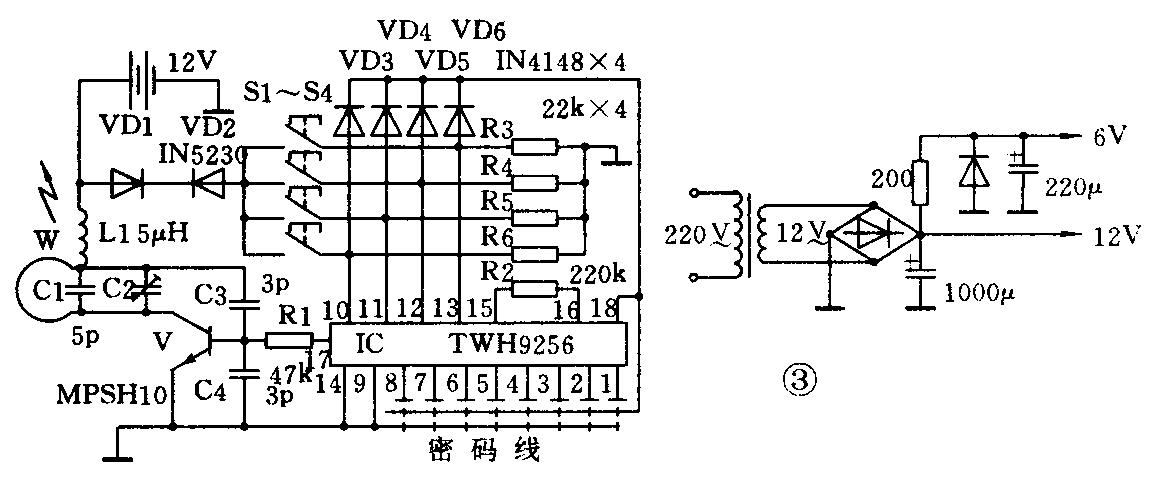

图3为微型匙扣式加密型遥控发射机电路图，与主机中的接收模块TWH631配套使用时有效控制距离大于50米，其接收与发射均采用了编译码技术，使防盗器具有可靠性高和保密性特强的优点。编译码集成电路TWH9256／9257及探测／接收模块各引脚功能见图4。
操作使用
警戒状态：按动一下防盗键，TWH16响一短声，表示报警系统电路工作良好，10秒钟后整个系统将自动投入警戒状态。
求救报警：按动求救键时，系统处于直接报警状态，超响度喇叭长时间报警，直至操作者按动解除键为止。
解除戒备：按动解除键，主机内部除接收指令系统处于守候状态外，其它电路均停止工作，为工作人员进入警戒区提供工作方便。
使用注意事项
1．初次投入使用时，应选择需要防盗场合的中心点，由于探测电路具有穿墙功能，不要放在邻居的墙壁附近，以免隔墙有人移动而误报警。
2．插上电源，把探测天线垂直但无需拉长，按动遥控防盗键10秒后，在没有人体移动时，应无报警现象，否则，应改变天线的角度和长度，必要时调整机壳底盖的灵敏度设定微调钮，直至探测范围适中，无误报警现象即可。
3．发射机内部电池一般应半年更换一次。（蔡凡弟）
