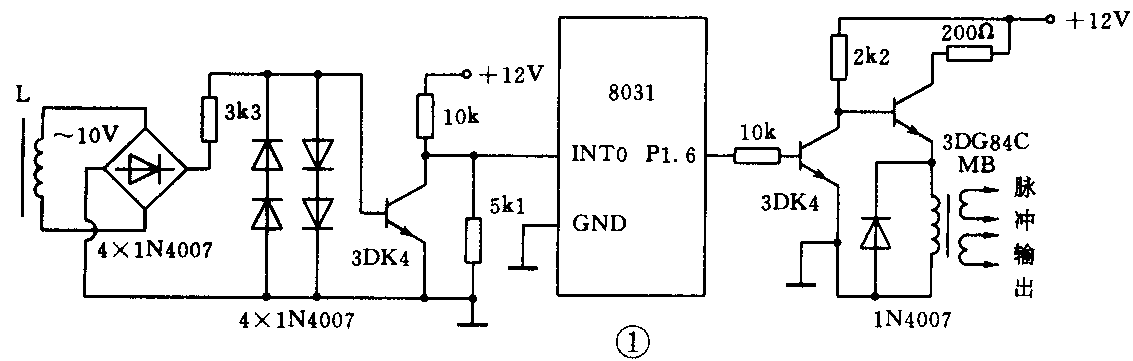

自控设备中，经常要用到晶闸管作执行元件，图1是8031单片机控制晶闸管触发脉冲的一种接口电路。
我们知道，晶闸管的控制角α正比于时间t，即α＝wt。所以微机只要将调节计算所得的控制角α转换为定时时间，就完全可以用计时方式准确地确定触发时刻。图1中，8031单片机的INT0用作过零信号检测端，每次检测到过零信号引起中断，中断服务程序即给片内定时器T0重装定时初值，然后单片机返回主程序干其它事情。当定时器T0计数满溢出引起中断，就通过P1.6引脚输出触发脉冲。设置定时器的初值，就可任意改变晶闸管的导通角。如果把T0设置成16位定时器，系统便可获得足够高的控制精度。

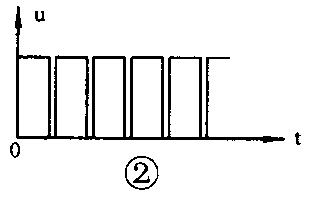

过零信号由L拾取，L为电源变压器的一个次级绕组。交流电压10V用全桥整流后经两组反串并联的二极管削波，三极管3DK4把它整形成图2所示波形注入8031单片机INT0端。触发脉冲从8031单片机P1.6端输出，脉冲用3DK4、3DG84C功率放大后通过脉冲变压器MB去触发晶闸管。值得一提的是，由于脉冲变压器与交流回路联接，它的初次级间必须具备良好的绝缘。
系统程序清单如下。0EH、0FH单元存放着控制角α折算成的数字量，即T0初值。
初始化程序
SETB IT0；INT0下降沿触发
MOV TMODM，＃01H；T0为16位定时器
MOV 0EH，＃dataL；控制数字量低8位
MOV 0FH，＃dataH；控制数字量高8位
MOV IE，＃83H；CPU开放中断
RET
INT0中断服务程序
PUSH ACC；A内容入栈保护
MOV A，0EH；重装定时初值
MOV TL
MOV A，0FH
MOV TH0
SETB TR0；开T0
POP ACC；保护内容出栈
RETI；中断返回
T0中断服务程序
CLR P1.6；P1.6输出脉冲
MOV R2，＃data；脉冲宽度由R2中的数据控制
DEL：DJNZ R2，DEL
SETB P1.6
CLR TR0；关T0
RETI；中断返回
不难看出，脉冲产生的整个过程是完全由软件支配着的。系统产生的触发脉冲可以达到很宽的移相范围。输出脉冲宽度由一个8位二进制数控制，若8031单片机晶振为6MHz，最大输出脉冲宽度可达1ms。
由于信号过零引起中断对主程序而言可说是随机的，为保证在每个周期都能准确地触发晶闸管，过零中断服务必须享有最高优先权。系统过零中断选择8031单片机的INT0，单片机复位时按自然优先级已获最高优先权，所以毋需在软件中设定。（阳水苟）
