电子小兔是一种具有电子机心的玩具，它的电路中包含有两级多谐振荡器和一级射极跟随器。本期基础训练，就是要通过电子小兔的制作实践，使大家熟悉多谐振荡器和射极跟随器的基本原理，学会调试多谐振荡器和射极跟随器的基本方法，掌握给现有玩具增加电子机心的改装技巧。
一、工作原理

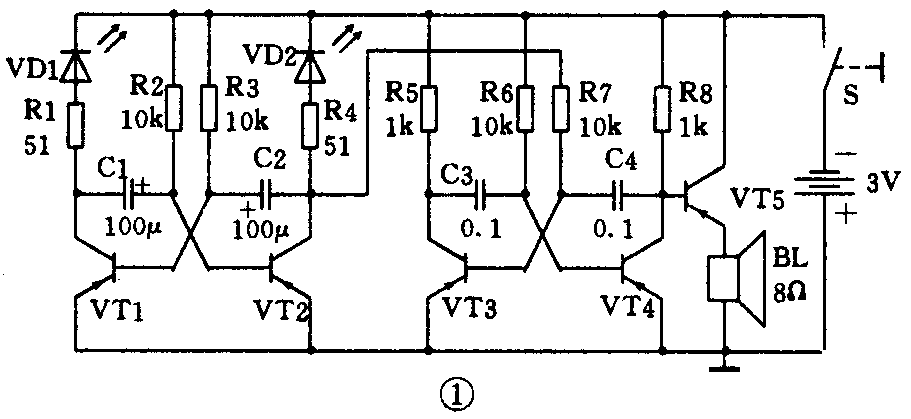

电子小兔的电原理图如图1所示。晶体管VT1、VT2及其周围元器件组成第一个多谐振荡器。晶体管VT3、VT4等组成第二个多谐振荡器。射极跟随器VT5的作用是将扬声器BL的低阻抗（8Ω）变换成高阻抗，以适应前级输出端（VT4集电极）对负载阻抗的要求。
射极跟随器对交流而言，电源相当于短路，晶体管集电极是接地的，因此这是一个共集电极电路，它的输出电压取自发射极，输出电压与输入电压相位相同、幅度也大致相同，所以叫做射极跟随器。它具有两个显著特点：①输入电阻很高；②输出电阻很低。
输入电阻Ri是指从电路输入端看进去的电阻，它等于输入电压Ui与输入电流Ib之比，即Ri=Ui／Ib。由于射极输出器的强负反馈作用，输出电压Uo全部反馈到输入回路，抵消了绝大部分输入电压Ui，只有很小一点Ui加到了晶体管VT的基—射极间，所以Ib很小，相当于输入端有一个很大的输入电阻Ri。因为Ube很小，忽略不计，则Ui≈Uo=IeRe，所以Ri≈IeRe／Ib=（1+β）Re≈βRe，输入电阻Ri比发射极电阻Re大β倍。如果晶体管放大倍数β=100，发射极电阻Re=1kΩ，则Ri=100×1=100kΩ，可见，射极输出器的输入电阻是很高的。
输出电阻Ro是指从电路输出端看进去的电阻，请注意，输出电阻Ro并不等于发射极电阻Re，它等于由于负载变化引起的输出电压变化量△Uo与输出电流变化量△Ie之比，即Ro=△Uo／△Ie。忽略Ube极小的变化量，根据Uo≈Ui，可以得出△Uo≈△Ui=△IbRx，式中Rx是信号源内阻，所以Ro≈△IbRx／△Ie=Rx／（1+β）≈Rx／β，输出电阻Ro仅为信号源内阻Rx的1／β。这个特性也是由于电路的强负反馈作用，当负载变化引起输出电压Uo下降（或上升）时，输入电压Ui被负反馈抵消的部分也随之减少（或增大），使得Uo上升（或下降），最终保持Uo基本不变，这就意味着射极输出器的输出电阻是很小的，一般仅为几十欧姆。射极跟随器的主要作用是阻抗变换和匹配。
综上所述，当接通电源后，第一多谐振荡器起振，VT1、VT2轮流导通，使VD1、VD2轮流闪亮。在VT1截止、VT2导通期间，第二多谐振荡器因VT3基极经R7被接地而停振，扬声器无声。在VT1导通、VT2截止期间，第二多谐振荡器起振，输出700Hz音频信号经射极跟随器VT5使扬声器发声。
二、制作
（1）元器件选用：
晶体管选用3AX31等PNP型锗管，要求：VT1、VT2的β=90～120，VT3～VT5的β=60～100，并且VT1与VT2、VT3与VT4要配对，即β值要一致。VD1、VD2选用φ3mm或φ5mm的圆形红色发光二极管，颜色也可根据爱好另选。BL选用φ40mm超薄型扬声器。S选用超小型钮子开关。阻容元件均选用小型的，无特殊要求。

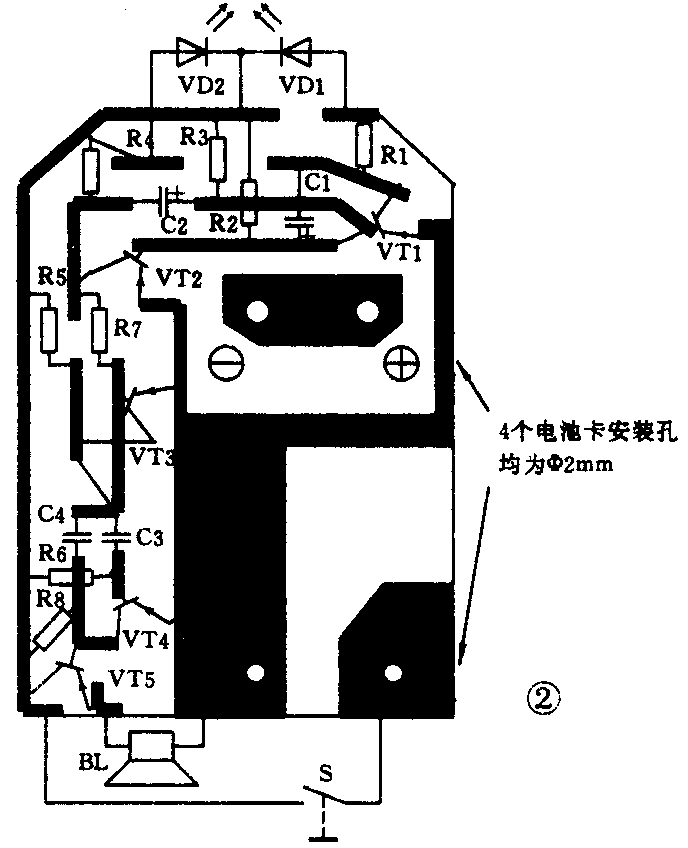

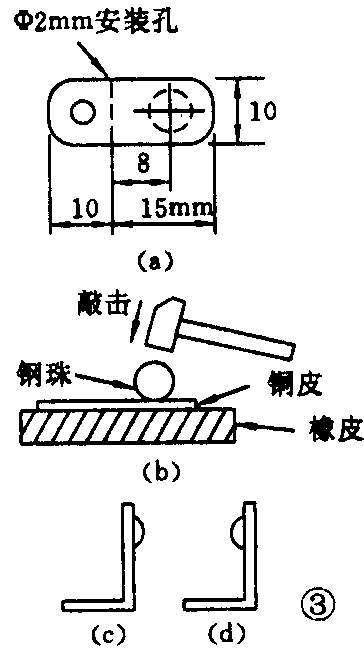

（2）印制电路板的制作：①取一块4.5×7.5cm\(^{2}\)的敷铜板，按图2刻制成电路板，并打好4个电池卡安装孔。②制作电池卡：用0.5mm厚的弹性铜片剪成图3a的形状，共剪4片，并在其一端打一个安装孔。然后将弹性铜片放在一块橡皮上，在其虚线圆圈的中心位置放一颗φ5mm左右的自行车钢珠，用锤子敲击一下钢珠，使弹性铜片形成一个向下的圆凹（图3b）。再沿虚线将其折弯成直角状，注意必须是两片为图3c形状，两片为图3d形状。③用φ2mm的空心铆钉将电池卡铆固在电路板上（铜箔面），两个处用图3c形状的，两个处用图3d形状的。
（3）焊接：①按图2所示将晶体管和阻容元件直接焊在电路板铜箔面。②将电池卡与它下面的铜箔焊牢在一起，以防使用日久接触不良。③用软导线将发光二极管、扬声器、开关接入电路板。④在两对电池卡中间贴上一层绝缘胶带，把铜箔等导电部分覆盖起来；电路板背面的4个铆钉头也同样用绝缘胶带贴起来，以防短路。
三、调试
本电路只要元器件良好，焊接无误，一般不需调试。接通电源，两个发光二极管轮流闪亮，扬声器发出“嘟、嘟……”的叫声，则说明电路已正常工作。
如果两个发光二极管固定为一个亮一个不亮，或两个都亮，或两个都不亮，均说明第一多振荡器工作不正常。如果两个发光二极管正常地轮流闪亮，而扬声器无声，则说明第二多谐振荡器工作不正常。应分别检测调试。
（1）多谐振荡器的调试：
用万用表“10V-”档测量两个晶体管的集电极电压Uc1和Uc2:①如果Uc1和Uc2都接近为0V，说明两管同时导通造成停振，应换用β值较小的晶体管，或者适当增大基极电阻Rb1和Rb2的阻值，为保持振荡周期不变，Rb1和Rb2增大多少倍，Cb1和Cb2也要相应地减小多少倍。②如果Uc1和Uc2都接近为-Ec，说明两管同时截止造成停振，原因有两方面，一是晶体管β值太小，应换用β值较大的管子，或者适当减小Rb1和Rb2，并相应增大Cb1和Cb2。二是晶体管损坏或管脚搞错。③如果Uc1和Uc2固定为一个0V，一个-Ec，说明处于一管导通一管截止的停振状态，可将截止管的基极电容断开再测，例如：测得Uc1=0V，Uc2=-Ec，将Cb2从电路中焊开，这时如Uc2变为0V，则说明Cb2已击穿损坏或严重漏电；如Uc2仍为-Ec，则说明VT2管β值太小或已损坏；更换元件后即可正常。
以上介绍的是一般调试方法。在调试图1电路中第一多谐振荡器时，应注意如果发光二极管损坏也会造成停振；由于发光二极管有较大的管压降，晶体管截止时的集电极电压在数值上比电源电压小。在调试第二多谐振荡器时，应先将R7直接接-Ec，待电路正常起振后再接至VT2集电极调试。
（2）射极跟随器的调试：
图1中，当多谐振荡器调试好后，将VT5基极连至VT4集电极，如无声，则是VT5管或扬声器损坏；如声音很小，则是管子β值太小或集、射极搞颠倒了，换管或正确焊接后即可解决。
四、组装

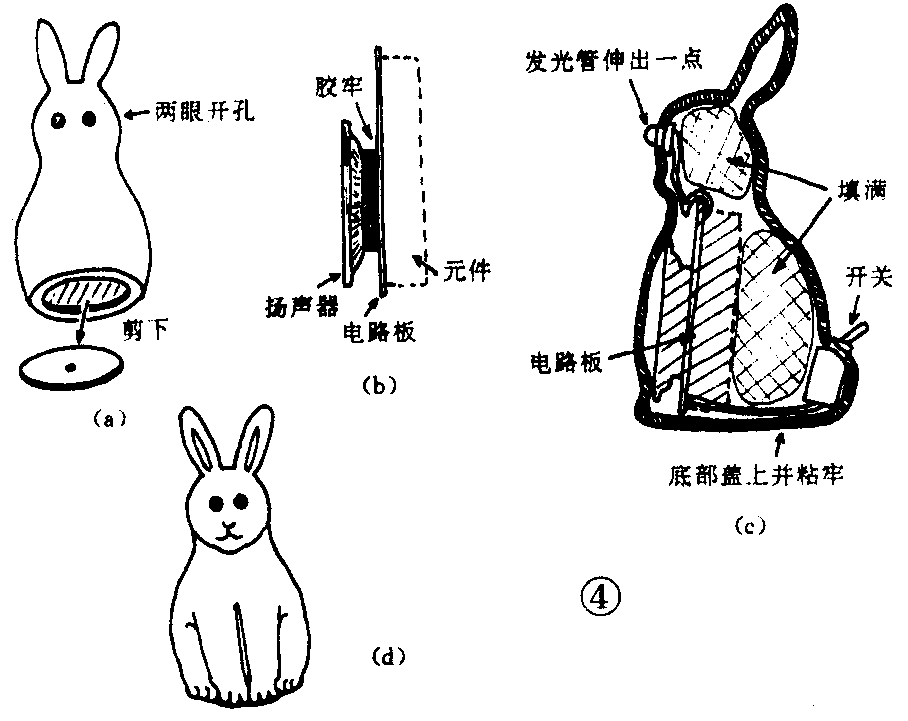

（1）买一只适当大小的软塑玩具小兔，将其底部中间剪下，底部原有的发声哨子去掉，并在其两眼珠处各开一个与发光二极管直径相同的圆孔（图4a）。
（2）用胶将扬声器背面与电路板光面粘在一起（图4b）。
（3）将两个发光二极管放入玩具小兔头部，并从两眼孔中伸出一点，再用泡沫塑料或腈纶棉等松软质填充物将头部内空间填满（图4c）。
（4）在小兔尾部开一孔，将开关固定好，开关柄伸出到外面（图4c）。
（5）在电路板上安装好两节五号电池，将电路板轻轻放入小兔体内，扬声器朝前，用松软质填充物将电路板后面的空间填满，使电路板在里面不致过度晃动即可（图4c），塞填充物时注意别把发光二极管和开关的引线弄断。最后将小兔底部剪下的那一块放回原处，并用胶带纸粘牢，整个制作就全面完成了。图4d是外形图，当您拨动电子小兔的尾巴（即打开开关），它便会边眨眼边发出“嘟、嘟……”的叫声，很是逗人喜爱，更是送给孩子们的好礼物。（文江）
