编者按：随着电子技术的发展，各种电子产品已经渗透到人们的日常生活中。为了在广大电子爱好者中普及这方面的知识。本刊与中央电视台联合摄制了7集电视讲座系列片“现代家庭电子制作”，每集25分钟。该系列片向观众介绍了多种与人们日常生活密切相关的电子制作。其内容在电视机方面有：电视机增加图文电视功能、彩电加装遥控器、电视机画中画附加器。仪器方面有：语音数字万用表、固体录音技术的应用，在家庭安全方面有：遥控密码锁、家庭防盗系统，在音响方面有高保真组合音响系统和数字卡拉OK机。通过电视让广大观众直观地了解到这些电子制作在人们家庭中的应用，并讲解其原理和制作方法，观众从这部电视片中不仅可学到电子技术，而且还可以让这些电子制作进入自己的家庭，为家庭电子化增添色彩。
这部电视片将在中央电视台第一套节目中播出，第一次播出的时间是1994年9月1日起，每星期二、四、六上午11：25～11：50。第二次播出时间是1994年10月22日起每星期四、星期六下午4：30～4：55分播出。（注：星期六重播星期四的内容）。本刊从这一期开始刊登有关内容。
为了让更多的观众能够看到这套节目，并能跟着学习，以发挥更大的社会效益，我们还将出版发行这部电视片的录像带和详细资料。下一期我们将刊出有关消息。
大家知道，我国电视信号规定每幅画面扫描625行，而每次扫描完一幅画面后，都有一个短暂的逆程回位时间，这个时间间隔称为场消隐期间，即在这期间的扫描行为黑扫描行。在625行中大约有一百多条黑扫描行不传送图像信号，图文电视就是利用这种空余，将文字和图形以数字信号形式叠加在电视广播信号场逆程的空闲行中，利用现有的电视节目广播网进行文字与图像的传送。
由于场消隐期间的信号在通常情况下电视机荧光屏看不到，所以并不影响正常电视节目的收看。如果电视机场幅减少或场频失锁，就可能在电视机荧光屏上看到传送文字信息的数字信号，其现象是在荧光屏顶部出现类似破折号形状的间断亮线。
用户可以利用图文接收机，或在普通彩电上加装梦寐M9311图文电视解码器的方法解调出接收到的数据，再还原成图文信号显示在屏幕上。
图文电视的特点
1．图文电视节目广播不占用新的频率，不另设发射台，因而投资少、见效快。
2．信息覆盖面广，信息传递的速度快。
3．收看的选择性强，可以任意收看自己喜欢的节目，且可反复收看。
4．信息量大，一般图文电视有金融、商业、交通、娱乐、文化教育、新闻和生活服务等信息，能满足用户在各方面的要求。
图文电视的发射与接收原理
1．图文电视的信号发射
图文电视的发送方法有两类：图形传送方式和代码传送方式。图形传送方式以像素为单位对画面进行编码，依次将画面的各像素转换成二值不归零码传送，这种传送方法的优点是可传送精细的点阵图案，缺点是传送效率较低。我国1985年前制定的“电视文字”广播试验规范（WG－84）就属于这一类型。代码传送方式是以文字为单位对画面进行编码，用一字节或两字节的代码表示和传送画面中的一个字符。这种码在接收端最终变换为地址码，并在接收端的汉字库中调出相应的字符，在屏幕中显示出来。这种传送方式的优点是信息传输的效率远高于图形方式，其缺点是在接收端要配价格较贵的大容量汉字ROM。
我国在英国图文电视制式（WST）基础上，开发出中文图文电视系统（CCST）。并在全国推行，其国家标准为（GB／T14219－93）。CCST的传送方式就是按代码方式传送。
下面介绍文字数据代码是如何传送的。

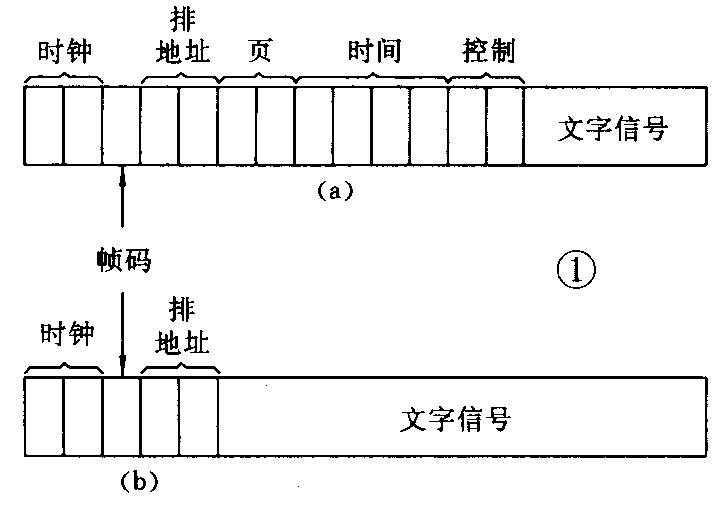

图文电视信号是一页一页传送文字信息的。一页文字版面可分为若干排，每排又若干字，每页头一排的数据信息如图1（a）所示。第二行开始的数据信息如1（b）所示。
插在场消除期间的每一数据行，将在电视机荧光屏上显示一排电视字符，一个数据行被分成45字节（BYTE），一个字节又由8bit组成，即一个字节代表一个8位二进制数，一个字节或二个字节对应一个字符。其中7位代码是信息码，一位是误码校验位。二进制数中的“1”取白色峰值电平的（60～70％），“0”表示黑电平。
在每一数据行中，最前面5个字节用作解码器同步和确定该行信息应该显示在该页中的哪一排，其中二个字节为时钟同步信号，一个字节为字节同步码，二字节为杂志和排地址码。一页中头排编号为0，处于一页文字最上端，一般给出服务的名称，日期及播出时刻。第二、三、四……排编码分别为1，2，3……。
（二）图文电视的接收

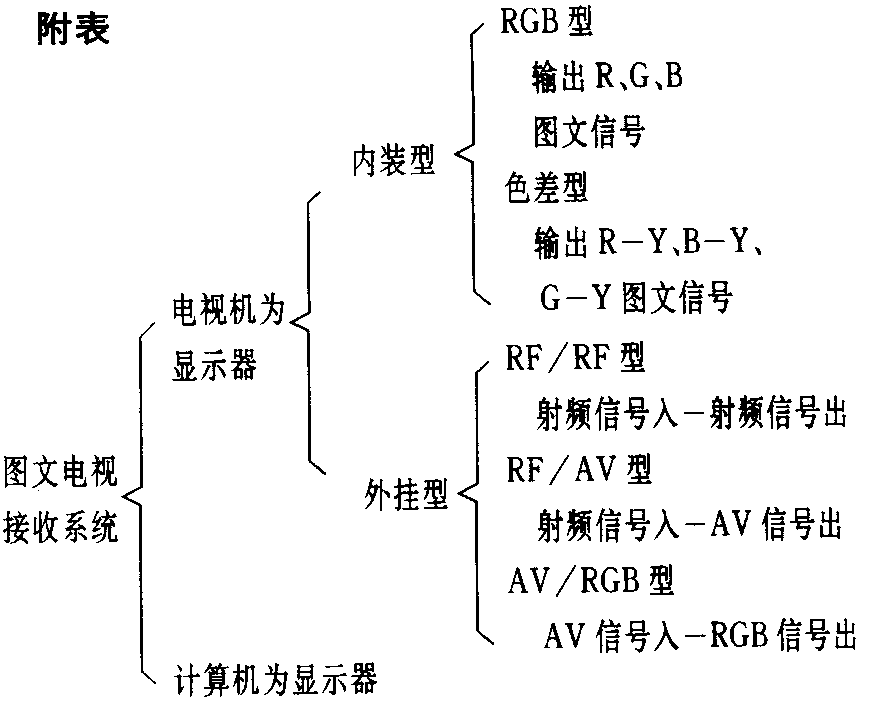

图文电视接收系统分类见附表
“梦寐”M9311图文电视接收系统为内装色差型，它可加装于普通电视机中，使普通电视机变为可接收图文电视信号的两用接收机。

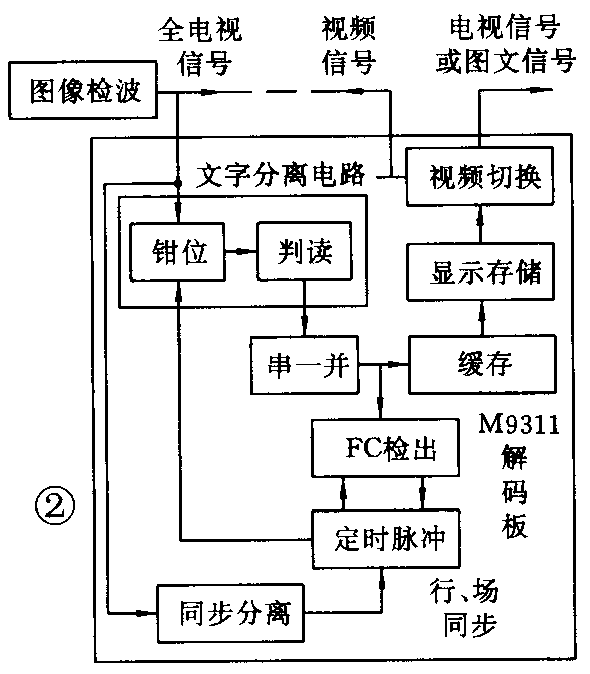

接收过程是这样的，图2是图文电视解码器方框图：
1．文字信号分离电路
文字信号分离电路包括钳位电路与判读电路，电视信号经视频检波电路检出的视频信号先送到钳位电路，用以消除由画面变动而产生的电视信号直流电平的变化，从而确保了后面判读电路的稳定工作。判读电路则把插在电视信号中的模拟信号形式的文字信号用设定的判读电平判读，整形为“1”和“0”形式的数字信号。这声，从文字信号分离电路输出的信号就是图文电视信号。
2．串—并变换电路
串—并变换电路把串行数据信号变为8位并行数据信号。
3．字节同步码（FC）检出电路
由于字符信号是插在场消隐期间的某些黑扫描行中，所以在接收端，接收的数据群信号与接收机行扫描频率的同步显得尤为重要。为了保证两者的同步，发送的文字信号中含有字节同步码（FC）。接收机若检出FC，则把数据群中除去CR和FC的字节数据依次写入缓冲存储器。
4．缓冲存储器
CPU无法实时处理数据信号，必须使用缓冲存储器，将数据信号暂时存储起来，缓存的容量在12行左右。
5．显示存储器
为了从播出的节目中选择出指定的节目，数据信号中含有页控制码（PCP），CPU根据遥控指令的要求，在缓计存储器中检察相应的页控制码。如果PCP被检出，则进一步判定PCP中的节目号是否与遥控器指定的节目号一致；如果一致，则将相应的数据写入显示存储器。显示存储器再将数据反复送到RGB矩阵电路，变换为RGB信号。
6．时钟脉冲产生电路
以上所介绍的各功能电路的工作都是在定时脉冲的控制下进行的。从电视信号中分离出来的行、场同步信号以及受此行同步信号控制了相位的时钟脉冲均加到定时脉冲产生电路，从而保证整个接收系统的工作与数据信号同步。
三、梦寐M9311图文解码器的加装
图文电视解码器加装原理图如图4所示，若被改装机没有遥控系统，则M9081G型遥控器与M9311解码器可都装入电视机配合使用。
（一）M9311图文解码器的加装
M9311图文解码器共有4个接线端口，现以福日NP82C机芯与牡丹M11机芯加装为例，说明加装方法。
1．福田NP82C机心的加装
（1）CX1端口
M9311图文解码器需要两种工作电压：5V与12V。两种电压均需从解码器外送入。12V（150mA）电压可直接取自被改电视机的12V电源；＋5V（900mA）电压从新增加的变压器中取得或在高压包中绕3至5匝线圈，引出行逆程脉冲整流稳压后取得，5V电压加在CX1的+5V端；12V电压加在CX1的+12V端，见图3。
（2）CX2端口

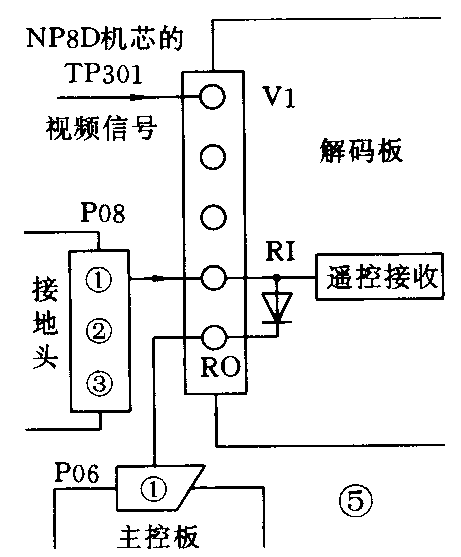

经6.5MHz陷波器后的幅度为2.5V负极性视频信号从CX2的V1端口输入，如果输入信号仅为1V\(_{p－p}\)，则应将解调器中IC23的 2脚接地。输入的视频信号有两个作用：其一是判读出视频信号中的数据文字信号；其二是分离出行场同步信号，用来控制定时脉冲产生电路的工作，见图5。
M9081C型遥控器接收头P08的1脚原来于主控板P06的1脚连接。现将P08的1脚接于解码器CX2的RI端子，再将CX2的RO端子与遥控主板的P06的1脚连接，将主控板上的R70断路。这样，当发射器发出的不是接收图文电视信号的指令时，该指令对解码板中的CPU（P8031AH）不起作用。同时此指令通过二极管从RO输出，通过P06的1脚送到遥控主板的CPU（PCA84C641），进行正常的遥控。若发射器发出的是接收图文电视的指令，那么该指令被送入解码器内的CPU（P8031AH），电视即转入图文电视的接收状态。
（3）CX4、CX3端口

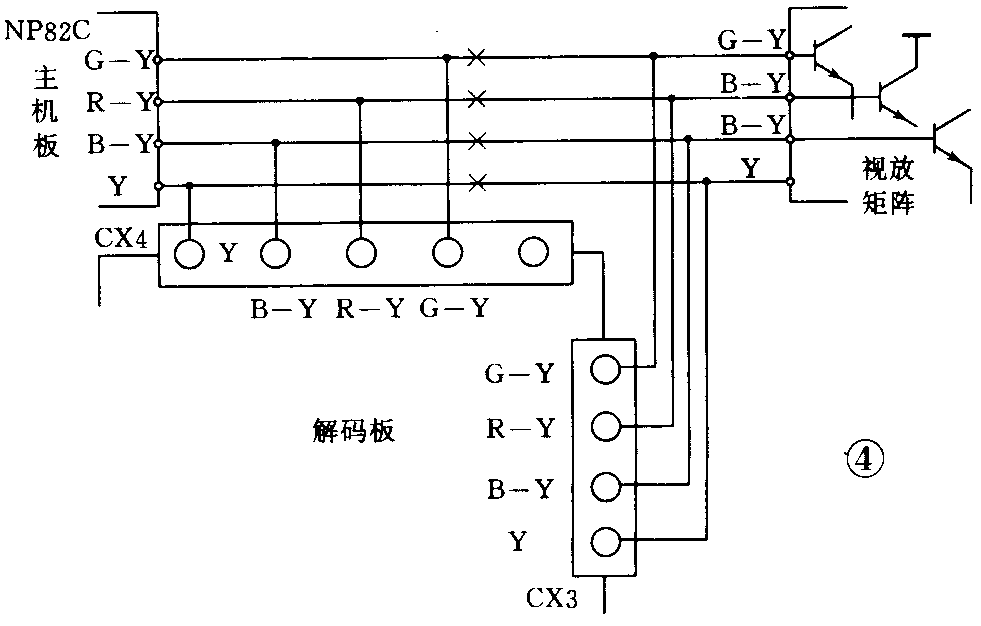

将原机视放板与主机板连线切断，从主机板中取出R－Y、B－Y、G—Y、Y信号，接到CX4端口的R－Y、G－Y、B－Y、Y口。再将CX3的R－Y、B－Y、G－Y、Y端子分别接原机视放板的连线切断处，如图5所示，用导线在原机的行输出变压器磁芯上绕两圈，一端接地，另一端接解码板CX4的HD端子，取出的脉冲信号必须是正极性的，幅值必须在17～27Vp－p范围内。
当电视机处于正常接收状态时，解码器将从CX4输入的色差信号，经CX3输出后送往视放R、G、B管基极。在接收图文电视时，从CX4输出的是解码器解调后的图文包差信号。AN5352起着两种信号的切换作用。（沈祥机）
