问：一台高仕达VCP－4130D放像机，送带入仓相当费力（感觉反作用力很大），且送入磁带后有“咔咔”的较强的机械声响，不知如何检修？（贵州 朱羽）
答：这种故障现象是由于带盒仓右前外侧的啮合齿轮内拉簧一端脱挂所致（挂钩断）。处理的办法是：将拉簧握成弯钩状，挂在原挂钩处的圆孔内，并注意在安装时（在起弹状态）使轻旋转半圈（使拉簧预先拉开起作用），并使两齿轮外边缘凸出部准确定位，即可排除故障。
在维修实践中发现佳韵VCP－9038D、高仕达TP－4300等放像机，也经常发生类似故障，其排除故障的方法同上。（聂元铭）
问：一台钻石牌2283型56厘米彩电无光无声，经查发现电源部分的一个二极管D808（型号为ERL24－06）击穿损坏，用1N4007、1N5408等二极管代换，结果开机后均不到3分钟即被击穿，但在这段短时间内可看到正常图像及听到良好伴音。这是何故？D808可用何种易购二极管代换？（青龙县 金佐）
答：彩电开关电源电路中，除市电输入整流等电路的少数二极管外，其他二极管因工作频率较高，均应使用反向恢复时间Trr< 1μs的品种，否则通电后数分钟内便会发热烧坏。对钻石2283型彩电而言，D808应选用反向电压为600V、正向电流为1～1.5A的快速恢复二极管，如：RU2、RGP10J、RU3A、CFR10－06、CFR15－06、TVSC2406等型号管均可使用。（申薇）
问：东芝V94录像机在没装入带盒时，只要按电源开并磁鼓就自转，能进带和加载，但半途又自动停机保护。不知什么原因和怎样进行检修？（辽宁 杨彪）

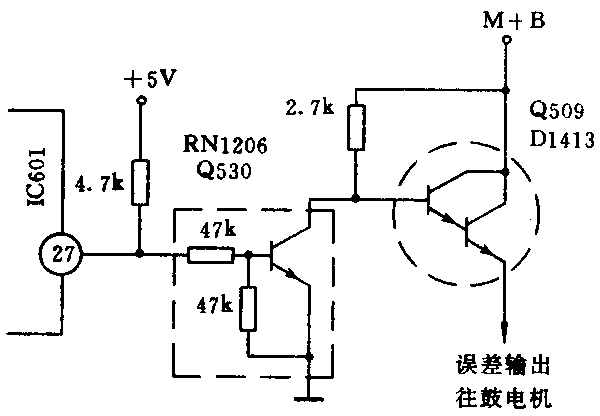

答：录像机不装带盒时磁鼓是不应转动的。上述情况说明鼓驱动电路的控制有问题，检查时可按以下顺序进行（请见图）：1．逻辑控制IC601否有高电平，2．开关管Q530集电极是否为低电平，3．鼓驱动管Q509发射极是否为低电平。如果电平不对则说明故障在这部分，一般情况下IC601不易损坏，故障多见于Q530损坏或电路板断裂。Q530（RN1206）是一只带电阻的三极管，如购不到可以用普通的小功率管加电阻后代用。（于勇军）
问：一台日立CTP－237D型彩电，在最近几天的收看过程中，经常出现图像下部缩小，上部都被压缩到一条2cm宽的亮白带内，这种情况往往经过十几秒到几十秒后，又自然恢复正常，此现象频繁出现，不受转换频道的影响，请问这是什么原因造成的？怎样才能解决？（谭冰）
答：请查场输出集成块IC681各脚是否有虚焊，若无虚焊，一般情况是IC681内有某个三极管内部接触不好，更换IC681，故障即可排除。（刘松和）
问：一台海马20英寸彩色电视机电源部分的二极管D711损坏，其型号为DX0027CE，请问该管是什么类型的二极管？它在电路中起什么作用？可用什么型号的二极管代换？（吉林 王永胜）
答：DX0027CE属压敏二极管，也称之为变阻硅晶体二极管。它具有比普通二极管倾斜的正向伏安特性曲线，并且其正向导通电压阈值比普通二极管大（1.8V）。
D711在电路中主要起限幅保护作用，当电源厚膜集成块IX0323CE②、①脚间的激励电压因故超出规定值时，D711导通，将IX0323CE的②脚输入电流进行分流，从而保护IX0323CE不致过流烧坏。
DX0027损坏后，目前国内尚无同类产品可直接代换，可选用与之参数相同的其他进口二极管代换，如SV—0B等。如果无这类二极管，也可用耐压大于100V的普通国产高频整流二极管代替，如2CZ84、BS28等。由于DX0027CE的正向阈值电压较高，而普通硅高频二极管的正向阈值电压一般在0.7V左右，因此一般需用2至3只二极管串联后方能代替DX0037CE。
值得注意的是，用普通高频二极管代替DX0037CE时，一定要先用两只二极管串联后上机试用，然后根据电路的实际工作情况，再逐个增加串联二极管的个数，直至电视机能正常工作为止。（邱慧远）
问：一台北京8303彩电屏幕光栅上部较下部要暗些，不知如何检修？（山东吴海）
答：光栅上部较暗的现象多是场消隐电路中的某元件损坏之故。通常都是场消隐二极管D203击穿或反向电阻大为减小。D203原机中采用1S1555，可用1N4001和1N4148等直接代换。（汤志成）
问：我广播站一台261型录音机，最近出现只能放音而不能用话筒录音的故障，怎样修理？（张林）
答：261型录音机的话筒放大器和放音前置放大器是合用一块双通道前置放大集成块的，型号为LA3161，电原理图上代号为1IC1。它为8脚单列直播式塑封结构，内装两个前置放大器、稳压电路，具有噪声低及外围元件少等特点。话筒放大器是由它的5～8脚及外围电路组成。如果发生话筒不能录音故障，首先应检查外围电路有关元件有无损坏，如有损坏，应更换。再用万用电表直流电压档测它的1～8脚直流电压，所测电压值应为脚1 （0.82）、2（0.75）、3（3.2）、4（7.5）、5（0）、6（3.2）、7（0.75）、8（0.82），否则为LA3161集成块损坏，更换LA3161集成块，故障就能排除。如没有LA3161集成块，可用BA328集成块直代。（倪耀成）
问：一台PCD－101激光唱机放唱时突然停止，重新放唱，唱盘却飞快反转，按STOP与PAUSE键均无效，检修时发现开机后有块集成电路LA6510发热，不知该IC是否损坏？（广东兴宁 钟天佑）
答：激光唱机中的唱盘是由主轴电机带动的，而主轴电机由主轴电机驱动器控制。当驱动器IC损坏时，电机就停止了转动。在重新放唱时，该驱动器IC被彻底击坏，引起电机反转，因此微电脑的指令已不起作用。按STOP与PAUSE键都不起作用，因此只要换掉主轴电机驱动集成块即可解决问题。该故障的原因可能是电源电压过高，电机偶然短路等。LA6510是聚焦线圈驱动集成电路，因电流较大，工作时有发热现象，这是正常的。（张国华）
问：一台群星牌收录机出现无声故障，怀疑功效集成电路LA4508损坏，请问如何检查确定？损坏原因是什么？有无国产型号代替？（江西 周志强）
答：检查方法是：首先用万用表测量LA4508的8脚直流供电电压是否正常，确保该电压正常后，将音量电位器旋至适中位置，手持螺丝刀金属杆分别在两声道信号输入端2脚和13脚加50Hz交流感应信号，若扬声器中有“呜呜”声，说明功放块基本正常，若扬声器无声，应进一步检查集成块外围元件。着重检查4脚和11脚的输出耦合电容，若外围元件均正常，说明集成块已经损坏。损坏原因大致有以下几种：集成块本身质量不佳，负载（扬声器）短路，供电电压升高击穿，输入信号过大，外围元件损坏等。该集成块损坏后，可用国产型号XG4508直接进行代换。（张文华）
问：一台SD—800A型双卡收录机，使用数年后出现收音无声故障，查TA7640AP的外围元件及功能转换开关均无故障，更换TA7640AP故障依旧，不知何故，请问如何修复？（广东 卢文雄）
答：如果更换的集成电路TA7640AP无质量问题，则是收音部分的电感元件和印刷板受潮所致。处理方法是：将印板取出，再用电吹风进行驱潮处理，即可排除故障。（邱慧远）
问：一台星球W－900型9波段收音机，从CXA1019P的引出信号加到解码电路上，但得不到立体声，是什么原因？（安徽王培）
答：通过解码器得到立体声信号，必须具备两个条件，一是加到解码器上的必须是立体声复合信号，二是正确调整解码器。根据我国的立体声制式，立体声复合信号由三部分组成；0.05～15kHz是和信号M；23～53kHz是移频后的差信号S，其中用kHz是被抑制的副载波，19kHz是导频信号。广播电台在发射信号前，为了提高高音的信噪比，接收机在解调后进行去加重。CXA1019P是单片调频调幅收音机集成电路，不含解码器。鉴频输出端接有0.022μF电容进行去加重，这对接收调频单声道信号是正常的，但接收调频立体声信号时，由于超音频部分被旁路，只剩下音频信号，这样就无法进行立体声解调。将0.022μF去加重电容拿掉，恢复立体声复合信号再加入解调器，只要正确调整解码器，就能得到立体声。笔者将此信号加到TA8122AF的立体声复合信号输入端，经过解码就获得了立体声复合信号。（霄明）
问：一台夏普GF－800（Z）型收录机，里面M51544L型的集成块损坏，请问有否可替代的集成块？（山东陈志高）

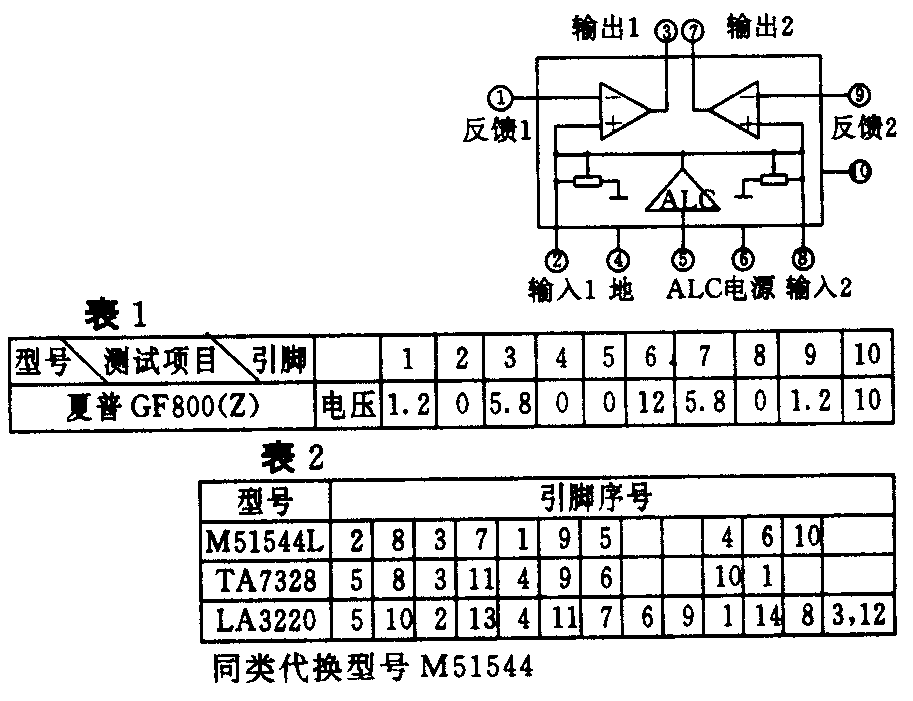

答：M51544L是双声道前置放大电路，采用单列10引脚封装，内部方框图和各引脚功能如图所示。M51544L在夏普CF800（Z）机型中的电压值见表1，非直接代换型号有TA7328，LA3220，代替方法见表2。（蒋秀欣）
