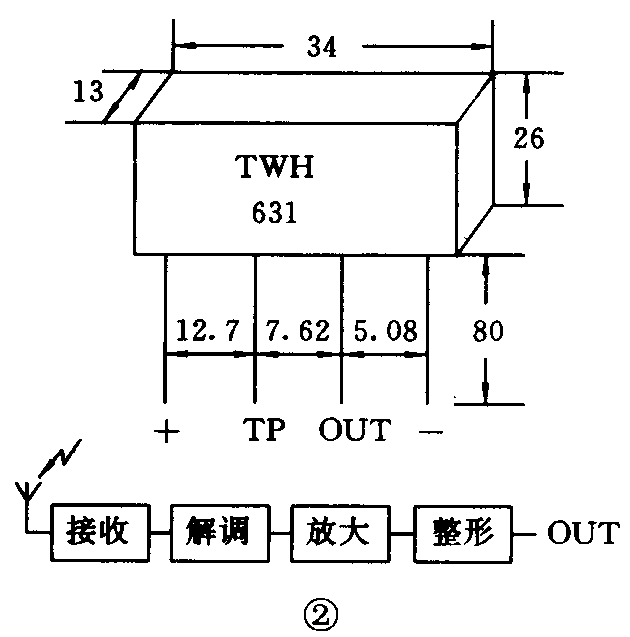

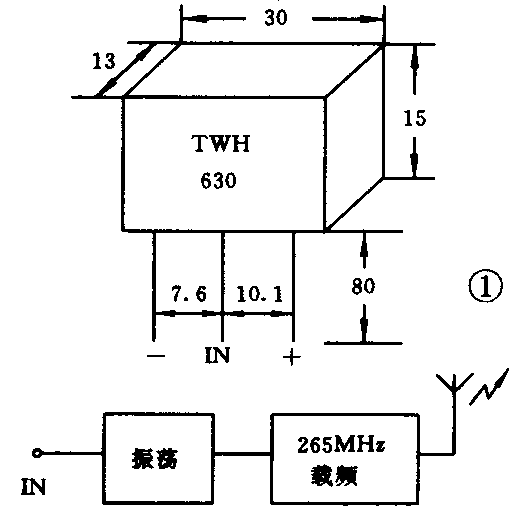

本文向读者介绍新型无线遥控传输电路，它由内藏天线的发射机电路和内藏天线的接收机电路组成。发射机电路型号为TWH630，接收机电路型号为TWH631。上述两种电路的外形、管脚排列及内部方框图分别见图1、图2。发射电路只有三个引线脚，分别为电源正、负板及一个信号输入端。接收电路有四条引线脚，除正负极外，OUT为信号输出端，TP为测试端。通过它可方便地从示波器观察接收信号的编码方波信号。

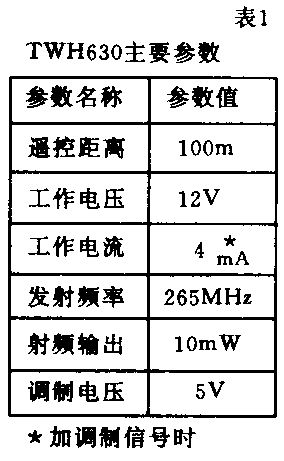

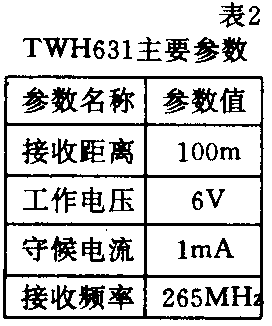

采用TWH630／631发射接收电路，能方便地制作各种无线电遥控装置，具有微型化、传输距离远、无需调试、耗电省、抗干扰能力强等特点，主要由参数见表1及表2。下面介绍几种实用电路供读者参考。

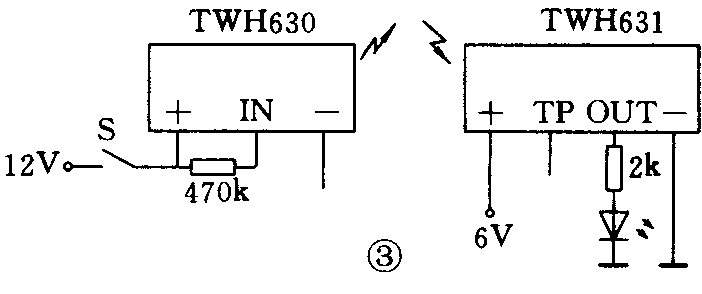

典型控制电路：见图3。当按一下开关S时，TWH630内部载频电路开始工作，通过内藏天线向空间辐射VHF信号，接收电路TWH631收到同频信号时；OUT端输出电压短时间由高变低，VD闪烁熄灭一下。此电路因未加调制信号，只能在数米内作简单的控制，也可作为对遥控传输电路简单的测试，衡量此电路的好坏。

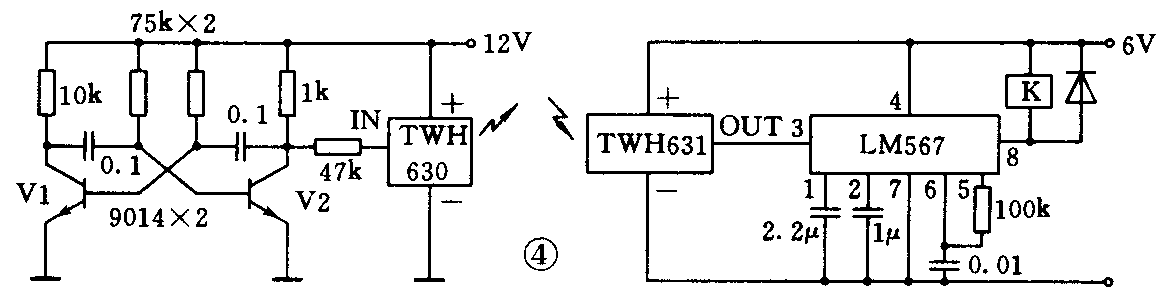

遥控单稳态电路：这种电路又称非锁存电路。它的单稳时间取决于发射机按键S的接通时间，见图4。V1、V2组成约1kHz的方波振荡器，调制TWH630载频电路。TWH631接收到指令信号并放大后送入LM567译码，⑧脚由高电平变为低电平，继电器吸合。当松开S时，⑧脚电平复位，继电器释放。这种电路适用于脉冲触发电路或短时间工作的控制装置，如遥控门铃，高级电动玩具、电闸门、电磁锁等。

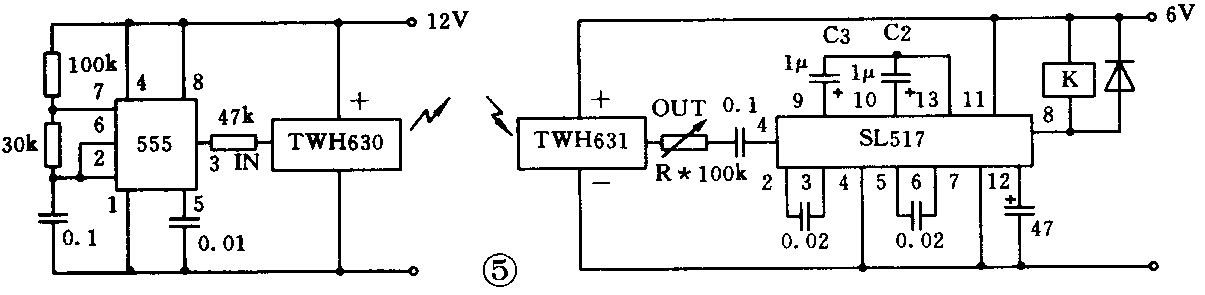

遥控双稳态电路：见图5，TWH630构成的265MHz载频电路受555方波发生器的调制，键控式向空间发射指令信号。当TWH631接收后，送入SL517作进一步放大，由13脚输出，经C2、C3耦合至内部双稳态触发器，使其翻转，8脚输出低电平，继电器吸合。当再次按动发射按键时，SL517内部触发器又翻转，继电器释放。这种电路适合在开与关电路中使用：如控制电灯、电饭煲等家用电器。

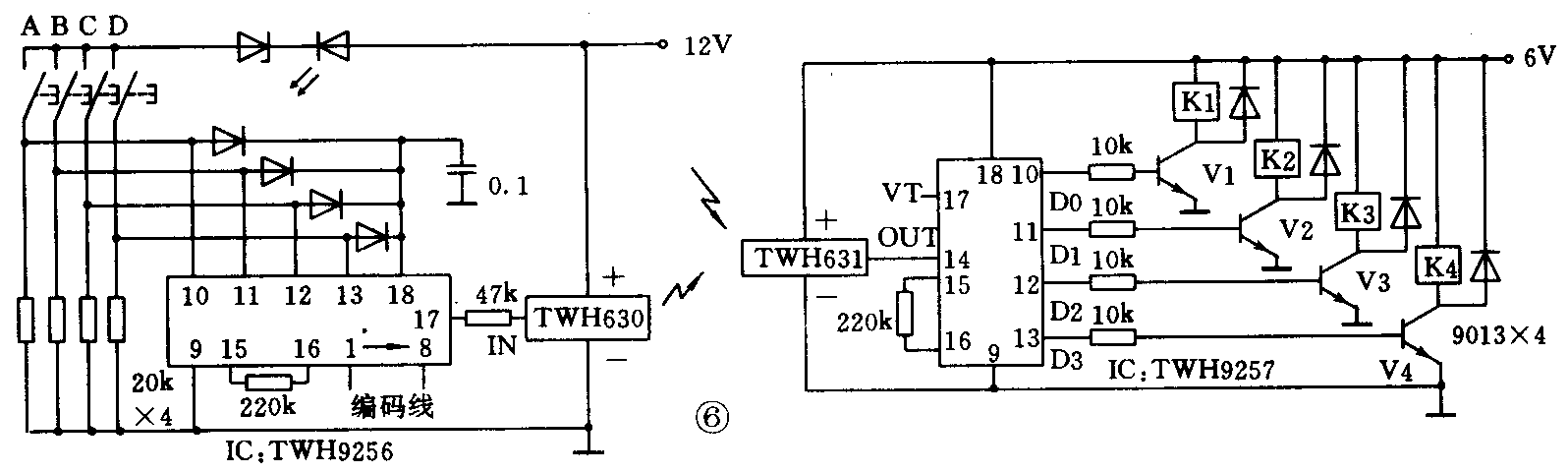

多路编码遥控锁存输出电路：见图6，发射机采用了TWH9256编码器作脉冲数码调制。它有八位四态地址编码，其编码数高达32万组，大大地加强了指令信息的保密性，且具有四位数据输入，增加了遥控信息的容量。发射机按键A、B、C、D分别对应接收机解码器TWH9257的D0、D1、D2、D3数据输出端，当按下A键时，TWH631收到编码信号后，经内部解调放大整形后由OUT端输出，经TWH9257进行解码处理，若编码指令信息与TWH9257所设定的数码一致时，解码有效端VT与对应的数据输出端D0均输出高电平，V1导通，继电器吸合，松开A键时，VT端恢复低电平，但D0端自锁，继电器仍保持吸合，称为锁存。凡被按下的键，所对应的继电器吸合，本电路的四路输出，可分别控制四路电器单独或者同时工作。可以从“四选一”到“四选四”锁存输出选择。这种电路适合作电视、收录机、电灯、风扇等电器的综合控制。
图7是另一种锁存输出形式的电路。发射电路同图5。在接收电路解码的输出端增加两片双D触发器CD4013后，便可方便地操作发射指令按键。每按一次按键，对应的继电器吸合，再按一次时对应的继电器即释放，电路中TWH9256／TWH9257编码电路的控制方式属于8421码，这种码具有再编码作扩展用。因此，如需控制更多路输出时，可在解码器与触发器之间加入四线——十六线译码器或模拟开关电路。此时，控制位数可达16位。请参考本刊今年第二期有关文章介绍，此处不再赘述。

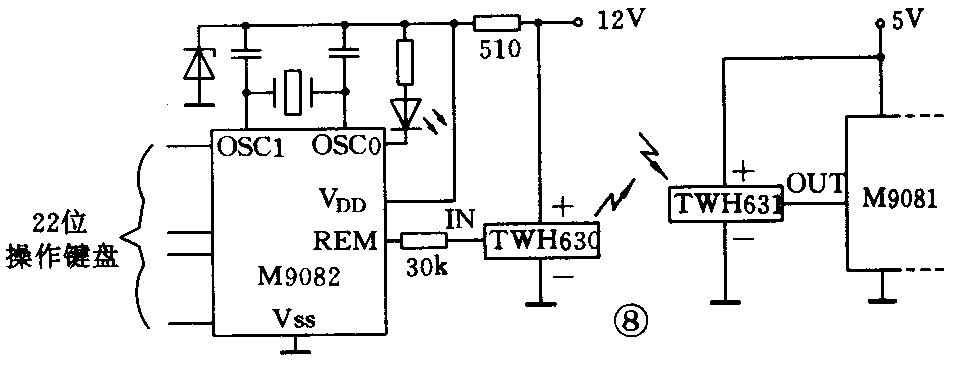

取代红外遥控电路，一般红外线遥控距离只有5～7米左右，用TWH630代替红外发射管，TWH631取代红外接收部分，既保持了原电路的功能，又增加了控制范围，不受室内墙壁、书柜之类的阻隔和方向限制。图8是TWH630代替红外发射管，TWH631取代红外接收电路作电视机遥控器的实际应用。

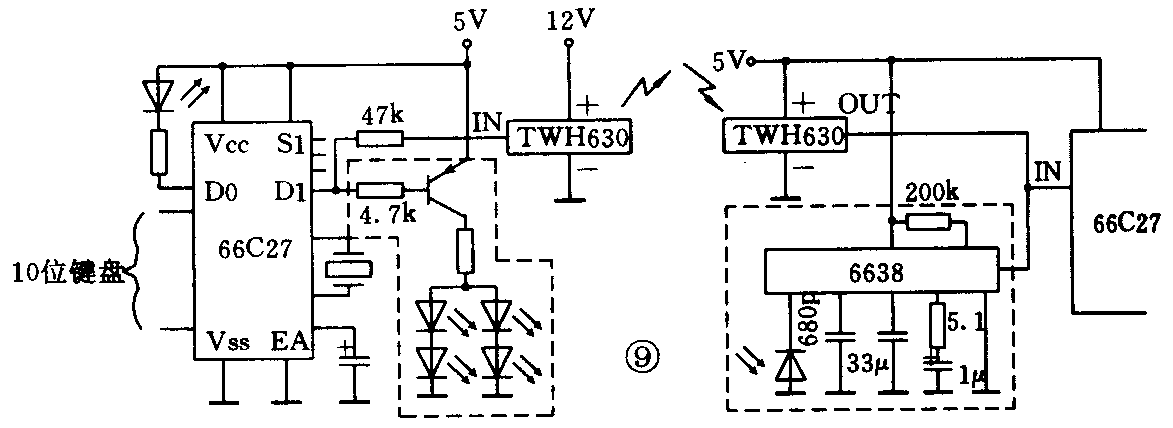

游戏机无线遥控操纵电路：见图9，遥控手柄功能指令经66C27微处理器处理后，调制TWH630在空间幅射指令信号，TWH631接收，解调出指令信号后进入微处理器进行指令信息处理，控制游戏机工作。图中虚线框内为原机发射、接收部分。

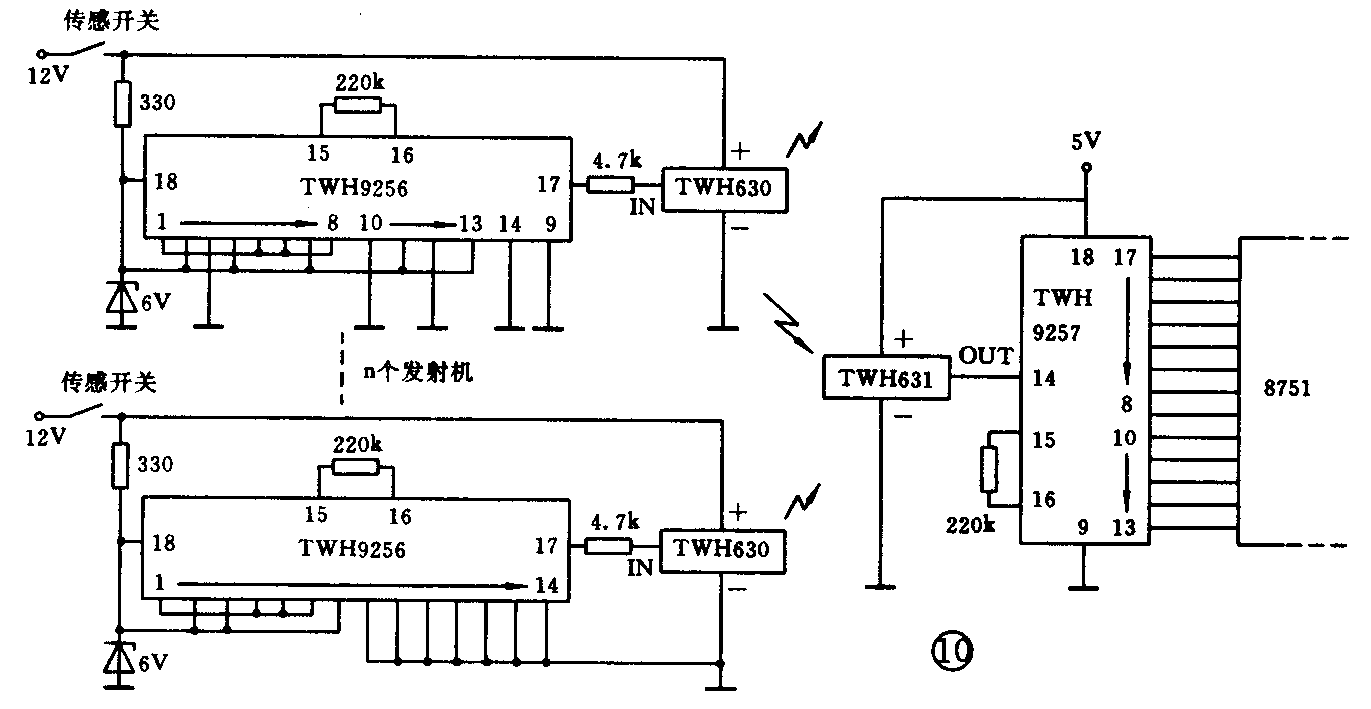

多功能无线监控系统：监控系统采用多点监测，中央接收控制，见图10。发射机开关采用传感开关，可以是被动式热释红外线输出开关、雷达与超声波控制输出开关、工业上的液压、水压开关，也可以是紧急求救的手动开关。传感开关一旦闭合，发射机便向中央控制台发出信息。发射机群的每一个TWH9256分别设置不同的地址编码，接收机中TWH9257解码器的地址电平状态由单片机扫描设置，从而实现对多目标的监控。这种电路适用于工业自动监测控制、防盗系统以及仓库等场合。
使用注意事项：
（一）发射机与接收机必须配套使用，它们的编号必须相同，发射机可以同编号相同的多个接收机配合使用，接收机也可用编号相同的多个发射机配套使用。
（二）发射机及接收机不能安装在金属壳体内，以免因屏敝使遥控距离过近或失去遥控功能，特别是接收电路，安装时应远离稍大的金属物。如安装场合确无法避开金属物，应另选用TWH632外接天线式的接收电路。
（三）TP端一般无需接入电路，仅供在调整接收频率，检验发射、接收机时，配合示波器观察编码脉冲波形用。
TWH630／TWH631以其微型化、耗电省、远距离控制功能，方便地取代旧式红外线，超声波发射及接收头，接线简单。可以说，凡是需要远距离操作，而且是“无线”连接的电路，都可以使用。（蔡凡弟）
