随着我国《个人业余无线电台管理暂行办法》的颁布，及中国无线电运动协会举办的两次收听赛，越来越多的无线电爱好者开始从事业余无线电通信活动，有一大批人获得了“个人业余无线电台操作证书”。由于我国经济条件的限制，真正拥有一台原装、性能良好的收发信机的个人并不多。大多数人是自己进行组装收信机或购买军队淘汰的短波电台，例如139A，239等。这些都是六、七十年代的产品，采用的元器指标低（大多用诸管），噪声大、稳定度灵敏度差。
在收听CW（等幅报）信号时，会遇到其它电台的干扰。有经验的收听者解决的办法是集中精力，努力抓住自己所要的信号，根据声调的高低和节奏快慢来区分。这对于新手来说是很困难的。为此，本人为这些朋友设计了一个CW解码器来解决这些问题。
本电路采用PLL（锁相环）技术。通过它解调由收信机（如139A）输出的CW电报信号，变成数字信号；再合成音频信号。这样就提高了接收机的抗干扰能力和选择性，并消除了噪声。
一、工作原理：
一般接收机解调CW和SSB的方法是采用拍频振荡器和乘法检波器，我们知道CW信号带宽小于2.1kHz，解调后的信号可能一个为800Hz，另一个为2.9kHz，无论怎样调节拍频旋钮也不能摆脱其中一个。本电路用一个在音频范围内可改变中心频率的窄带锁相环（带宽约100Hz），锁定在其中一个要收听的信号上。由于它的频率远小于CW信号带宽，因此它具有很强的选择性。

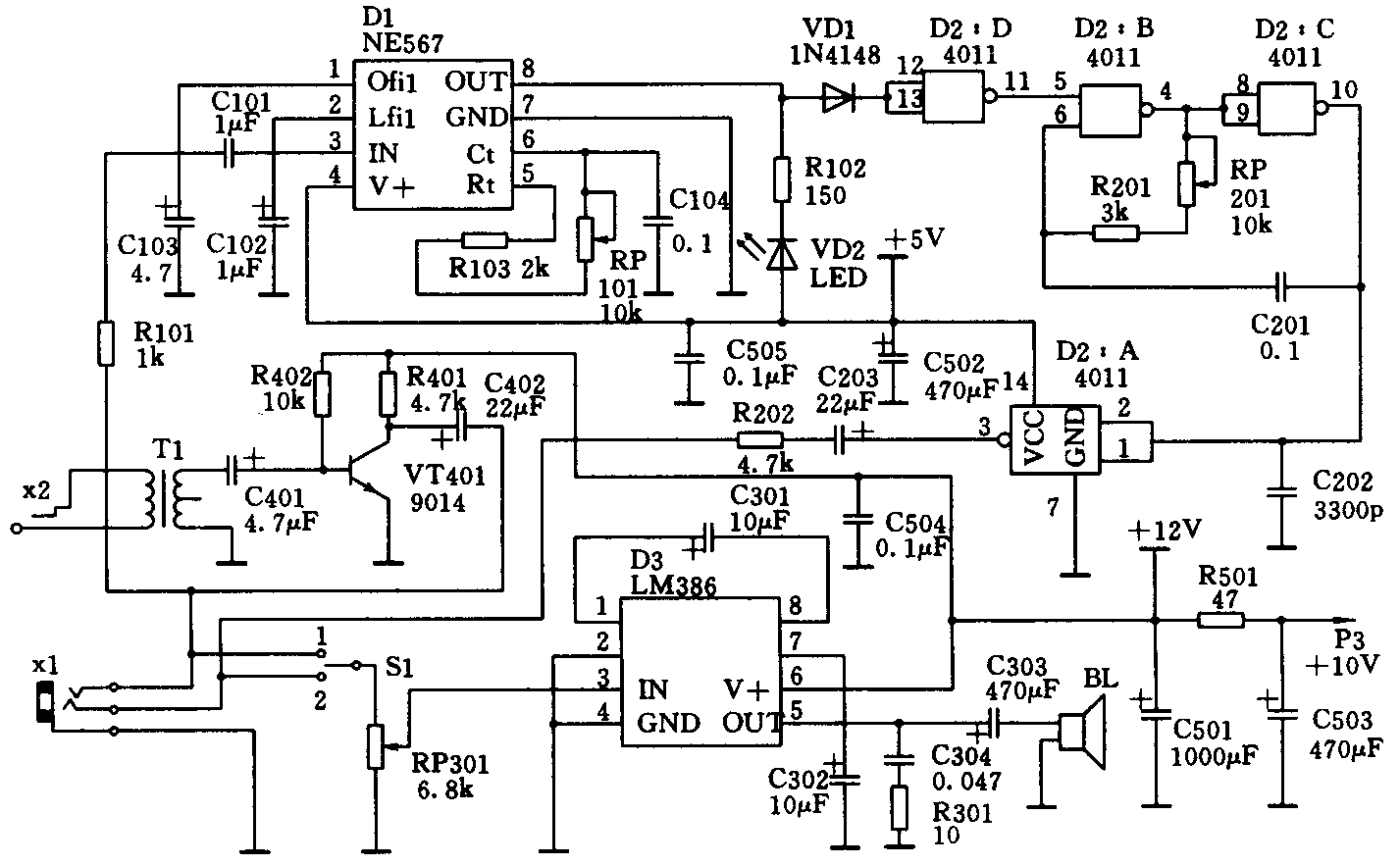

二、工作流程（如电路原理图所示）：
先由线路信号放大器VT401（9014）将来自接收机的CW信号放大。再经窄带PLL频率检波器D1（NE567），将CW倍号这样的音频脉冲串由3脚输入，翻译成数字形式0和1并由8脚输出。R103、RP101、C104组成压控振荡器（VCO）。调节RP101可改变中心频率，当锁定的频率上有信号时，8脚输出为低电平，VD2（LED）发光。
然后通过VD1（IN4148）控制振荡器D2（4011），使它产生CW音频脉冲。D2：B、D2：C两个门组成音频振荡器，D2：D来控制振荡器是否起振。D2：A为输出缓冲。RP201为音调电位器。
最后音频放大器D3将新产生的CW音频脉冲放大并推动扬声器。3脚为输入，5脚为输出。C301为增益控制电容，C302为旁路电容。RP301为音量电位器。
由于锁相坏电路只锁定信号的频率，对信号强度关系不大（输入电平＞200mV即可），对周围噪声和其它频率上的信号都不理睬。这样可以很好地听到深陷在噪声和干扰中的CW信号。
三、使用方法：
将P2插入接收机的耳机插口并接通电源，将开关S1掷于1端，调节接收机找到一个CW信号，这对扬声器放的是来自接收机的原始信号；调节RP101使它锁定信号（同时也可以调节接收机的拍频旋钮，改变CW信号的频率），VD2（LED）作为调谐指示，它会以这个CW信号的节奏同时闪动。这时将S1掷于2端，扬声器放的是无背景噪音的CW信号。
本电路还提供了一个立体声插座X1，从这里可给立体声录音机进行同时录音。在复听这盘录音带时，左声道是解调后的信号，右声道是原始信号，对比很强烈。由于短波信号会随电离层变化而不稳定，当信号幅度小于200mV时解码器可能会漏码，可以用录音带进行核对。
四、安装调试：
D1是音频锁相环集成电路NE567
D2是COMS数字集成电路四双输入与非门4011
D3是音频放大器LM386
T1是收音机的输入变压器
X1为立体声插座
RP201可以用小型微调电位器
R501为1／4W电阻，其它电阻为1／8W。
电源为+12V，通过一个7805（图中未标）输出+5V给数字电路供电。139A接收机为电池供电，很不方便，所以用R501分出一个+10V给139A接收机。
由于139A采用锗管，电路以正电源为地，耳机输出阻抗600Ω，所以用变压器T1进行隔离和阻抗变换。
本电路主要采用集成电路，基本不用特殊调试。只要安装无误，即可正常工作。（魏勇）
