电力线载波广播通信机

这种广播通信产品新颖、实用、价廉，具有以下特点：1．采用电力线220流市电传输信号，省去了常规扩音设备穿墙入户、埋杆架线的麻烦。2.具有二级话筒输入和一组拾音输入，可满足一般广播要求。3．附带二组讯响源，可选作上下班打铃、传呼、警报等多种用途。4．采用长波段调频广播和独特的锁相环接收电路，灵敏度高、噪杂音小；适合于学校、机关、厂矿、乡镇的内部广播及旅馆、医院、军营传呼喊人等，应用十分广泛。

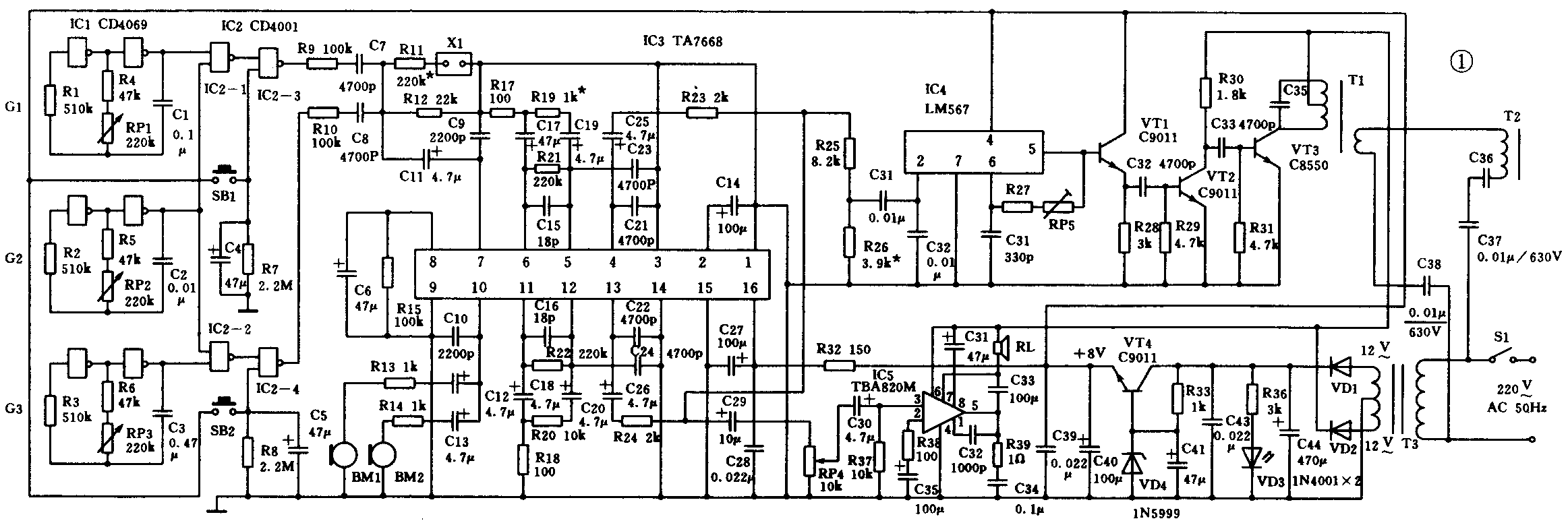

图1为DT－51A载波发射机电原理图：IC3为带ALC功能的双声道前置放大集成电路，二组话筒BM1、BM2并联占用某一路放大器；录音机、收音机等外接信号则由拾音播孔X1输入另一路放大器；二路输出经平衡电阻R23、R24混合由R25、R26分压后对载波进行调频。IC4采用频率解码电路LM567作裁波振荡和频率调制器，载波频率f=1.1／（R27＋RP5）C31，由于IC4输出能力较弱，加VT1射随器提高其负载能力。VT2、VT3对载频进行二级放大后经选频网络C35、T1和C36、T2由高压隔离电容C37、C38输出到交流220力线上。发射级电源由电源变压器T3、全波整流器VD1、VD2、C44等供给，VD3为电源指示器；VD4、VT4等提供+8V前级稳压源。功放块IC5为监听放大器。六反相器IC1和二输入端四与非门IC2组成三组脉冲振荡器G1～G3和4个门控器：G2振荡频率为800Hz左右，G1、G3可根据需要选择振荡频率为SHz～80Hz，再分别由二个与非门IC2－1、IC2－2对G2进行低频调制以实现不同的音响效果；按钮开关SB1、SB2控制与非门IC2－3、IC2－4实现对输出信号的选控。R7、C4和R8、C5为延时网络：SB1、SB2接通时C4、C5充电，SB1、SB2归位后C4、C5继续维持IC2导通一段时间。RP1、RP2、RP3可调整三个振荡器频率，振荡输出由R9、C7和R10、C8混合后输入IC3进行低放。

图2为DT－51B载波接收机电原理图：电力线传输来的广播调频信号经高压隔离电容C3、C4耦合给选频网络C5、T1和C6、T2调谐后经C2、R1交连到VD1、VD2限幅，C1耦合给后面的三级窄带选频放大器，由CD4069的四组反相器组成，采用反相器作选频放大电路简单、线性好、谐波少、具有自动限幅特性，毋需调整直流工作点；但单级放大量较低、带负载能力差，所以，第二级选频放大采用了二级串联形式。VD3、VD4用于限制小信号杂波，避免杂波引起的频率假锁现象。IC3采用LM567接成锁相环解调方式：C22、R13＋RP1组成本地振荡网络，调整RP1使LM567内部的电压控制振荡器振荡在欲接收的中心频率上，外来信号从第3脚输入，由LM567内部的鉴相器、环路滤波器对压控振荡器进行相位比较和电压控制，当输入信号的频率与压控制振荡器频率相近时，环路被锁定，振荡器对输入信号进行频率跟踪，而抑制其它噪杂波，从而提高了解调波的信噪比，保证了电力线载波的传输质量。解调波由LM567第二脚输出给功放集成块IC4，当电源电压为14V时，输出功率约6W、C30、R9网络可抑制音频高端杂波干扰，限制高频通带。LM567在未收到与本振频率相近的广播信号时，其第8脚直流电位为高电平，由VDll取出输入R15、C24和二个反相器组成的施密特积分整形电路，IC2—5输出低电平，R22使VT3截止，继电器K1释放，断开功放级电源，实现静噪控制，避免无信号时空耗电流；LM567收到广播信号后8脚电压降为低电平，VDll截止，IC2－5输出高电平，VT3饱和导通，K1吸合，IC1通电工作。IC2、IC3由VT2稳压源供电，IC1则由VD5等整流滤波后直供。收到广播信号时，IC2－6电位由+Vc变为0，VD12点燃作为来讯指示灯。用作广播系统中，可采用1台DT－51A发射机，采用多台DT－51B接收机，由于静态时耗电甚少，DT－51B一般不必断电。

套件供应DT－51A、51B，采用豪华塑壳、铝质面板。拾音插孔、音量电位器、指示灯、电源开关等焊接在印板上，装机时与面板配合在一起，便于观察和使用，业余自制时也可采用木制机壳，51B印制板还可直接装在音箱内部，只须将电源线引出即可，使用更为便捷。在制作调试和实际应用中应予注意的几个问题：①载波发射和接收选在长波段，频率范围为100～300kHz，这个频段国内不用作无线广播，一般无强力干扰，作有线传输衰耗小、传距远、效果理想；但在不同地区可能会存在某些干扰或频段占用情况，使用时应避免有信号或强干扰的频段。可用带长波波段的收音机测各频段的实际信号场强，选择空白或干扰最小的频率作为载波频率。供货厂家有不同频率的机型供应，选购时可提出适用的频率要求。附表列出间隔24kHz的8个选择频率以及谐振网络电容和LM567配330p电容时的本振电阻取值供参考。②各谐振电容和LM567本振电容、电阻须选用温度系数小的云母电容和金属膜电阻。调试时用毫伏表、信号发生器、频率计等按常规准确调整于既定频率，用蜡封死，避免振动等影响。测量LM567本振频率时应将第3脚输入信号用大电容对地旁路掉，以免干扰造成锁频而调不准。频率计应加缓冲（串电阻）量第5脚输出信号，以免误测（DT－51A可测VT1E极输出）。③电力线载波传输仅限于同一个电力电源变压器范围，最好是发射机和各接收机均接于同一相上，这样效果最理想，传距远、无杂波。不同的相线间就近跨接容量大于lμ、耐压630电容经实验也可以将发射信号交连过去，但传输效果受一定影响，所以在安装各接收机时最好调整相线，使整个通信广播系统接在同一个电力变压器的同一相上。④用作广播系统的电力线与零线之间不允许并接大电容，那样就把载波信号旁路掉了。此外，交流电网本身较为繁杂，电灯、电视、电动机等电器并联在220电上，在消耗50Hz交流电的同时也作为载波倍号的实际负载消耗广播信号，使载波传输距离等受到一定限制，但由于本机接受灵敏度高，又采用了锁相接收等抗干扰新技术，在一般应用场合能收到满意的效果。(刘永华)
