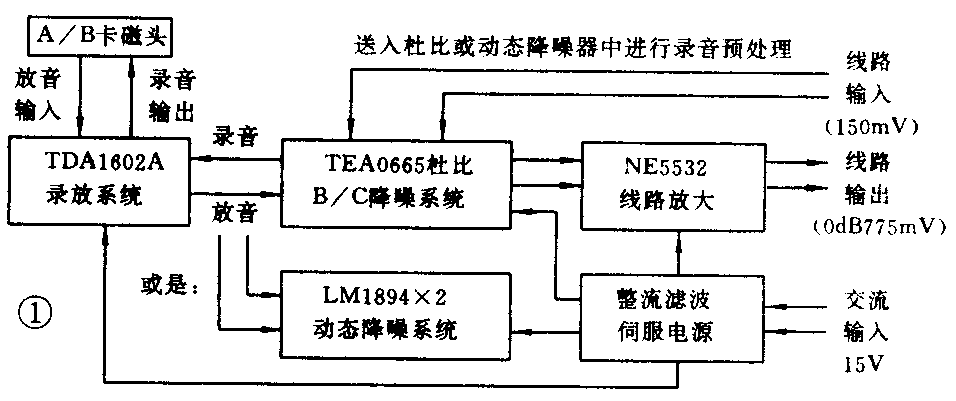

本文重点介绍一套在高保真磁带录放领域里应用得很成功的电路组合：TDA1602A＋TEA0665（或LM1894Nx2）组成的录放及降噪系统。该系统的原理方框图如图1所示，该成品板采用积木化方式设计，板上留有一个标准的10Pin插口，可以任意地选择杜比或动态降噪的模块化成品板，直接插在全功能板上即可，无需调试，并且可以很方便地转换两种不同的降噪系统，以适应不同的节目源和欣赏口味。同时，各模块板除了可用在该系统的板上以外，均可以独立使用在任何的音响系统中，同样无需调试，接口方便灵活。本文介绍的TDA1602A的第二代录放板采用有源伺服电源，双运放作10dB线路放大，用户可选择采用享有“运放之皇”美称的美国Signetic公司（飞利浦集团的成员）的NE5532N设计的高级板或是用普通的NE4558的经济型板。下面就对这套组合的其中每一个单元模块电路分别加以介绍。
TDA1602A是荷兰飞利浦公司出品的第三代专业级的单片Hi—Fi磁带录放电路，是模拟磁带录放音系统中一块具有里程碑意义的电路。内部集成了双卡组合音响（或录音座）的所有功能：包括低噪声、低漂移、高速率的前置放大器；录／放转换电子开关；铁／铬带录／放自动补偿，倍速／常速录音自动补偿；低失真偏磁振荡器；智能录音ALC（上升和下降的时间常数可分别设置，以求最大限度地符合磁带的磁滞回线录放特性）；输出静音及卡拉OK录音，功能相当完善。由于高度的集成化，保证了电路的各项音频指标的实现，所有的操作均是由电子开关来实现，从而使电路和产品的模具结构设计变得更方便、更灵活，噪声干扰更少，而电路的可靠性则进一步提高。非常适用于组合音响、高级录音座的规模化生产，以及音响发烧友们对这些产品的升级换代和摩机中，有关TDA1602A的详细介绍见1993年《无线电》的第2、7期。

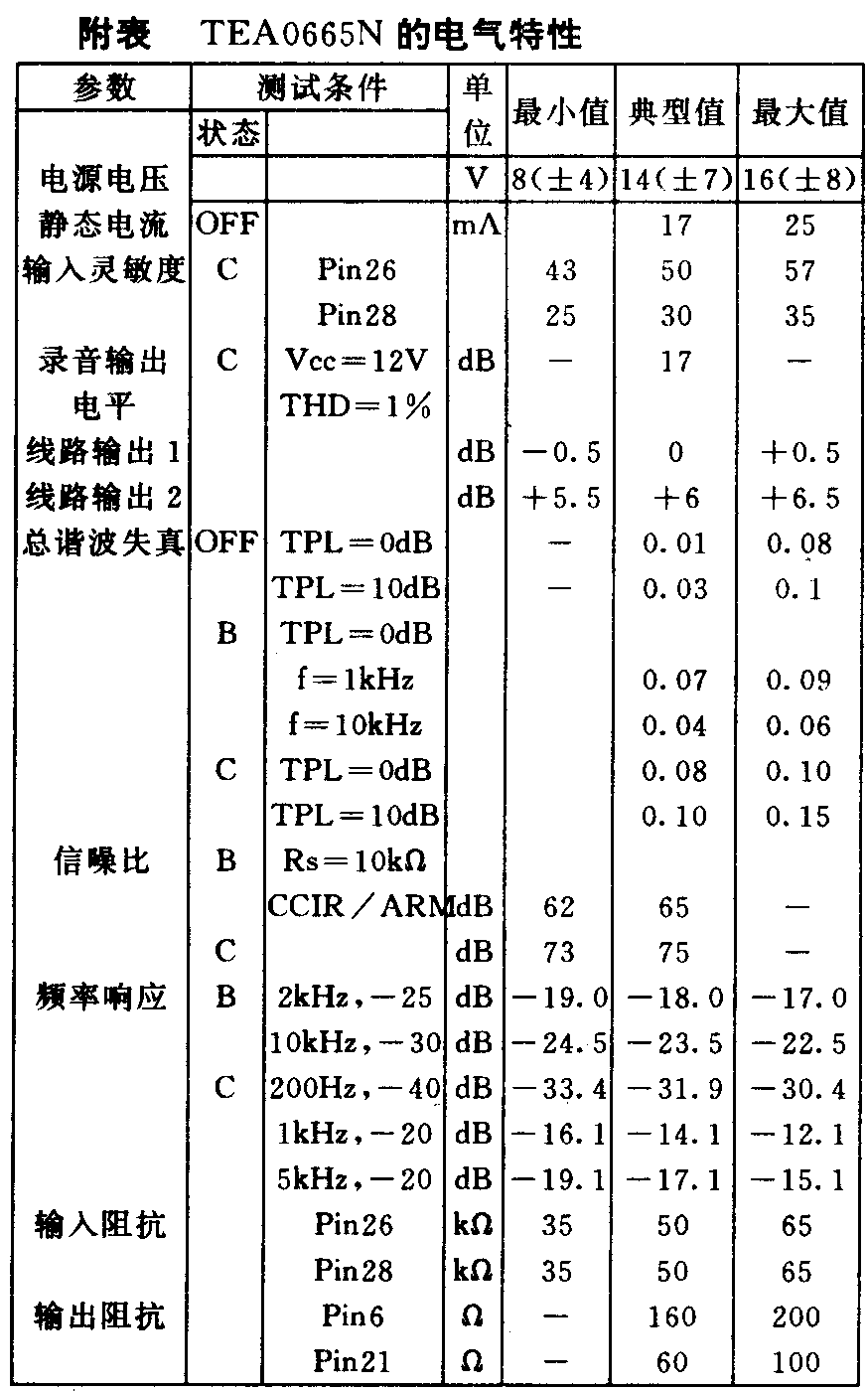

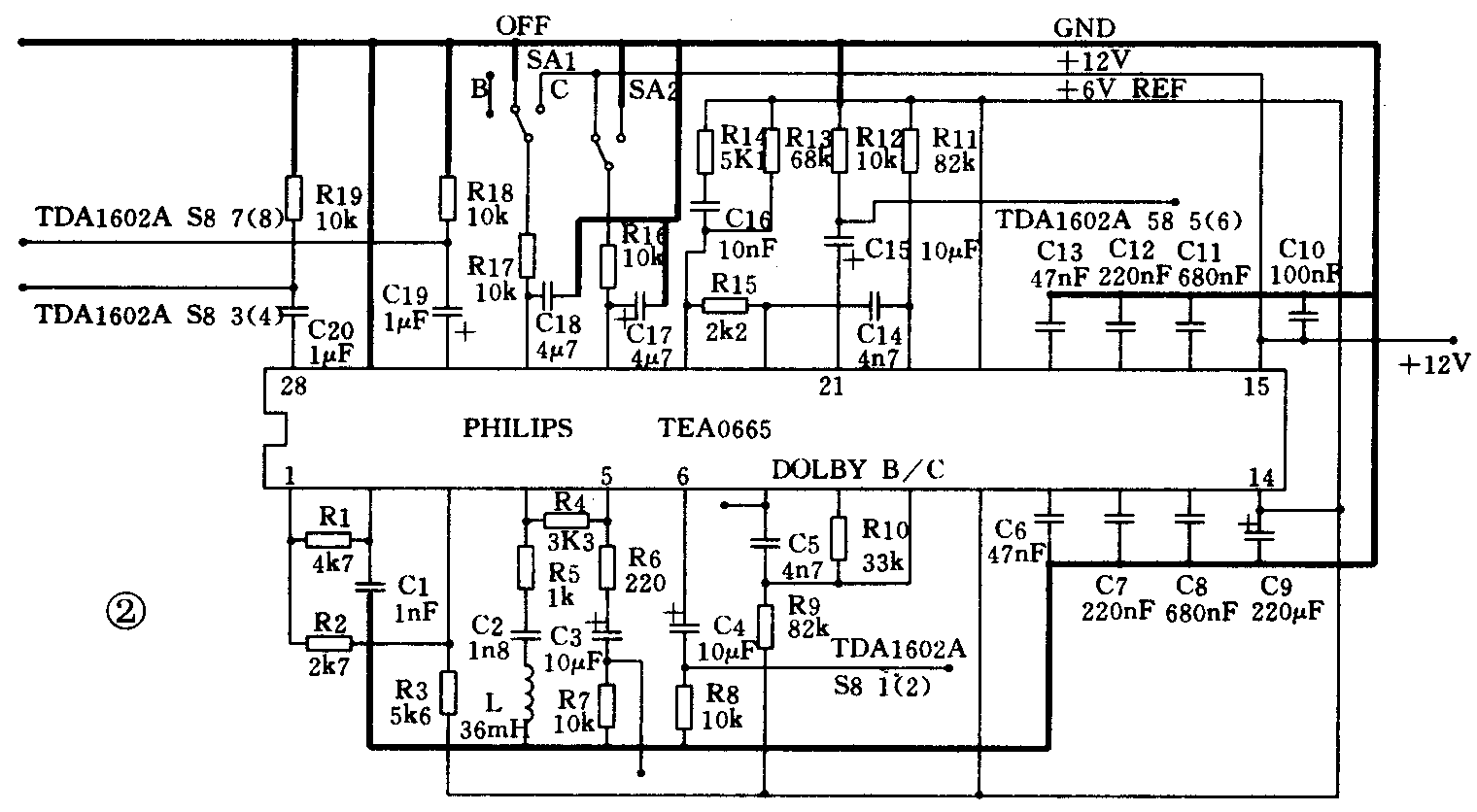

TEA0665N亦是飞利浦出品的第三代专业级的杜比B／C电路，具有极低的THD值［0.08％（DOLBY C）]和优良的信噪比[S／N=76dB（DOLBY C）］，外围元件在同类电路中最少。内含录／放前置放大和复合滤波缓冲器、降噪处理误差分析电路、频谱偏移和抗饱和电路，使磁带放音系统由于加入降噪器后而产生的调制失真和瞬态失真降至最低，放音时磁带的残存噪声极低。该电路提供了两个不同电平的输出端口，可根据功放的灵敏度来灵活选择，使用非常方便。典型的应用电路见图2，电性能参数见附表。
当TEA0665N与TDA1602A配合使用时，则轻而易举地解决了杜比电平的接口问题。以往，不同的厂家生产的录／放电路和杜比电路往往需要很复杂的调试才能有效果，这在业余或非专业的条件下是很难完成的，在采用TEA0665电路后，无需复杂的调试即可组成一套完善的带杜比B／C降噪，又能达到专业电声指标的高保真磁带录放系统。由于采用了杜比C，充分发挥了1602A优异的录音性能（可预置的ALC和低失真的录音偏磁振荡电路），转录CD节目时的动态范围和信噪比远优于普通的录放电路，复制带与原CD节目不分伯仲！
LM1894N则是美国NSC公司的动态降噪IC，由于原LM1894N的电路中左右声道的降噪是受同一个副通道控制的，而音乐节目中的两个声道的高频信号一般都不是绝对平衡的，就会导致降噪控制失灵。解决的办法是将其每块中的左右声道串联作为一个通道使用。这样，既提高了动态降噪量（20dB），又降低了瞬态失真和调制失真，一举两得。并且彻底地解决了由于左右声道之间高音频变化不等而造成的相互影响，使LM1894的降噪效果再上一个台阶！新设计的动态降噪模块板即是根据此思路做的，有关的介绍详见《无线电》1993年第7期第10页。
该系统的总体听音评价是：小提琴犹如小溪流水般的细腻；交响乐犹如蓝天草原般的宽阔；轻音乐海水般的透明，流行音乐则更不在话下。用成语“清明澄碧”来形容该系统的电声效果应该是最贴切的了！对于音频系统，许多器材（器件）的测试指标很好，但听音效果往往不尽人意。因为音乐的精髓在于作曲家赋予的内涵！只有那些本身的电声指标优异、又能够恰当地配合的这些电路所组成的系统，才有可能忠实地表现出音乐的内涵。（张国鹏）
