日本三菱公司自八十年代推出高品质数码卡拉OK处理集成电路M50195后，由于其动态范围大、频响宽、噪声小、保真度高等优异性能，很快被国内不少中高档卡拉OK机采用，其产品深得用户好评。随后三菱公司又推出新一代单片多功能数码卡拉OK延迟回响器ICM50197，该器件集M50195之精华，在功能上进一步扩展，集成度进一步提高。该器件将数码处理所需的A／D、D／A转换器、存储器、比较器、低通滤波器、放大器、系统时钟、静噪、延时编程器、开机复位器等集中于电路内部，外围电路大为简化，延迟功能更强，可从4.1至163.8毫秒分16档可调，使器件不但可用于卡拉OK混响器，还可以用于数码环绕声处理电路。该器件另一特点是采用SRAM静态存储器进行数字处理，比采用动态随机存储器DRAM进行的数字处理，其输出信噪比、频响、失真度等参数指标均有提高。该器件投放市场，不但给厂家设计产品带来方便，对广大摩机友更是一件喜事。读者可用极少的阻容元件对自己的BBD卡拉OK进行数码摩机，摩机后输出噪声低于-90dB，输出电平可达1.4Vrms，高次谐波失真为0.30％，采样频率最高达500kHz，频宽可扩展到20kHz，音色极佳。

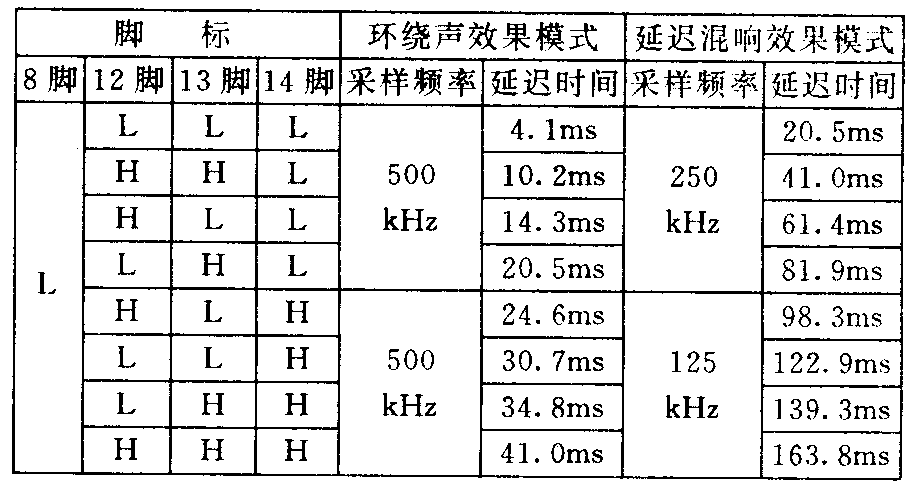

M50197采用40脚双列直插式密脚塑料封装，集成电路各脚功能如下：②脚VCC模拟部分电源+5V；③脚REF参考电压端，为运放提供中点电压；④脚模拟部分电源地；⑤脚数字部分电源地；⑥、⑦脚OSCIN、OUT振荡器输入输出端；⑧脚μ－CSM／EASY-控制微机模式和简单手控模式转换，此端为高电平时为微机控制模式，低电平为简单手控模式；⑨脚V\(_{DD}\)数字部分电源+5V；⑩脚TEST集成电路测试端，应用时接地；脚MODE环绕声效果，延迟混响效果选择端，该脚高电平为混响长延迟回响效果，此时有输出，适用于卡拉OK电路。低电平时为环绕声短延迟效果，此时无输出，无混响效果；、、延迟时间模式控制端，此三脚在手控模式时通过编程，可产生16种延迟时间，具体编程见表（时钟频率为4MHz；L为接地；H为接VDD）。通过选用不同的延迟时间，可制造出不同的声场环绕效果，比如音乐厅、教堂、剧场、电影院、球场、卡拉OK等。脚MUTE静音控制端，高电平为静音，悬空为正常功能；为解调电流控制端；调制电流控制端；内置放大器OP1输出；OP1输入；内置放大器OP2输入；OP2输出；输出低通LPF2输入端；LPF2输出，这两端外接电阻电容构成有源低通滤波器。混响效果输出；脚LPF1输入低通滤波器输出；LPF1输入端，这两端外接电阻电容构成输入有源滤波器。其余①、、、为空脚。
M50197内部功能见图1，其用于卡拉OK机的典型应用电路见图2，电路已设定延迟时间为163毫秒。图2虚线部分单独使用，可用于数码卡拉OK摩机。选用环绕声效果方式，脚接地，可用于数码环绕产摩机。因电路简单，其原理这里不再详述，现就各电位器功能说明如下：RP1、RP2话筒音量控制；RP3、RP4音乐R、L输入音量控制，RP5混响输出音量控制，RP6话筒直接音量控制。RP7回响次数控制，RP7适宜作内部调整用。整机装好后，调整RP7使回音次数适合您的需求即可投入使用。本电路制作无误，元件质量有保证，不需调试即可制作成功。自制电路板时，应注意M50197数字地与模拟地应分开接电源地，电源供应端②脚和⑨脚要分别接入47μF滤波电容和0.1μF的旁路电容，此电容与②、⑨脚的距离应小于2cm。（周放）
