中文显示多制式卡拉OK遥控系统

日本东芝公司于1993年推出专门为中国彩电市场设计的具有中文屏幕显示、功能十分完善的CTS171遥控系统。该遥控操作过程及彩电工作状态可用中文显示，给中国的彩电用户带来很多方便。

东芝CTS171遥控系统是由微处理集成电路、存储集成电路及发射集成电路组成。至于红外接收集成电路一般都是通用型，国内用得较多的是索尼公司的CX20106。

CTS171微处理集成电路为东芝公司高效能四位微处理机TMP47C837N，存储器为TC89101P，遥控发射集成电路为TC9012F－011（或TC9028F—015）。

东芝CTS171遥控系统的主要功能如下：

·电压合成电视频道调谐系统，选台数目50个。

·直接选台、上／下选台及重选前台功能。

·自动搜索、半自动搜索及手动调谐功能。

·模拟量控制（7个）：音量、对比度、亮度、色度、色调、卡拉OK传声器电平及混响声。

·中文屏幕显示。

·时钟功能及按时钟自动开／关机功能。

·睡眠定时关机功能。

·遥控开／关机功能。

·TV／AV切换功能。

·多制式控制功能（PAL D／K、 PAL I、 SECAM、NTSC3.58及NTSC4.43）。

·卡拉OK控制功能。

·存储调谐电压、频段、AFT、跳变、最后选的台、音量、模拟量输出及开机状态等数据资料。

·无信号蓝背景功能。

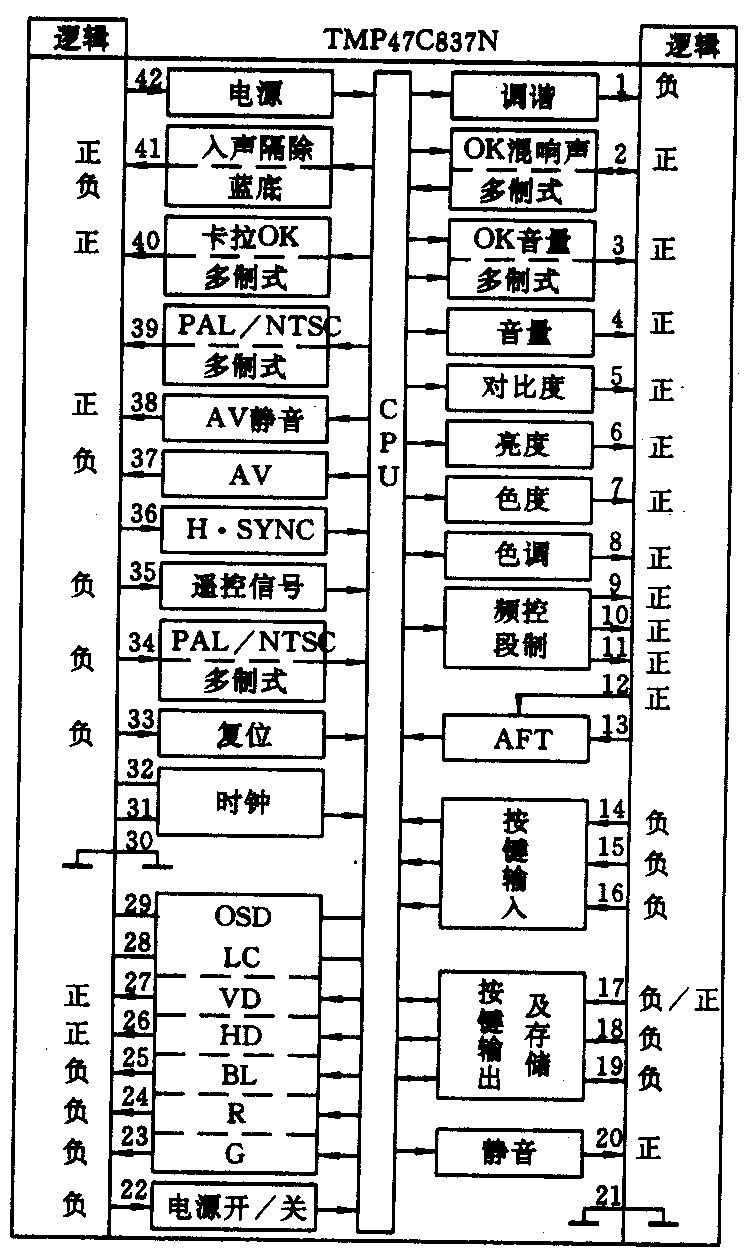

东芝TMP47C837N采用先进的1.5微米CMOS集成电路技术，42脚双列直插式封装，内置8192×8位程式记忆，384×4位随机记忆，隔段计时器及一计时器／计数器。TMP47C837N功能方框图及各脚输出或输入电平的逻辑关系如附图所示。

在遥控彩电的设计中，遥控电路的设计一般有两种方法：一种是将遥控电路直接设计在彩电主板上，称整板设计；另一种是将遥控电路单独设计在一块遥控电路板上，通过接插件与主板相连接，称分板设计。整板设计的优点是生产、制造方便，有利于降低成本；分板设计的优点是机动、灵活，可适应于各种彩电机心。这两种设计方法都被广泛地应用于现在的遥控彩电中。

采用东芝CTS171系统设计的遥控电路板，已由镇江星科通讯设备厂首家研制成功，并已大量生产，其型号为三森T3301。三森T3301遥控系统单独将东芝CTS171遥控电路设计在一块印制板上，它具备CTS171的所有功能，可以方便地加装于各种非遥控彩电上。

为了提高遥控电路的性能，便于各种彩电的安装，三森T3301遥控电路板上采用了彩电上用的优质小型元器件，精心的设计使遥控电路板做得非常小，印制板面积仅为92×157（mm），是目前国内尺寸最小的遥控电路板。这种遥控系统功能完善、性能优异，可以和25英寸彩电的遥控系统媲美。

本文介绍的三森T3301遥控系统由江苏镇江星科通讯设备厂生产。价格：T3301零售价215元（包括接线，插件，邮费），批发价另议。另外本厂还有采用飞利浦集成电路的全功能遥控系统三森P3301，零售价205元，20套以上176元，50套以上168元（以上均包括接线，插件及邮费）。厂址：镇江市江滨新村45－l号。电话：0511－811694,820594。传真：0511—824611。电挂：4888。邮编：212008。（蔡国清）
