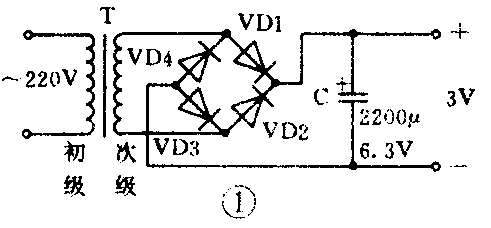

整流电源是一种用途广泛的电子设备。图1是一种简单实用的整流电源,它可以提供3V、500mA的直流电源,供袖珍收音机、随身听放音机、电动剃须刀等小家电使用。这个整流电源使用了电源变压器、晶体二极管、电容器等元器件,通过这个小制作,我们同时将学到这些元器件的基本知识。

一、晶体二极管

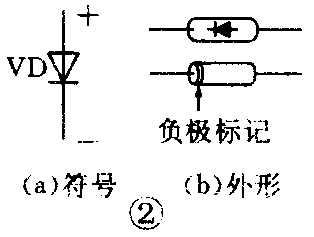

晶体二极管简称二极管,是一种具有一个PN结的半导体器件。晶体二极管的文字符号是“VD”,图形符号及外形见图2。晶体二极管按其制造材料的不同,可分为硅管和锗管两大类,它们的主要区别是:硅管的反向漏电流比锗管小(硅管<1μA,锗管约为几百μA);锗管的正向管压降比硅管小(锗管0.2~0.3V,硅管0.6~0.7V)。晶体二极管按结构不同,可分为点接触型二极管和面接触型二极管。按用途不同,又可分为整流二极管、检波二极管、稳压二极管、开关二极管、发光二极管、变容二级管等。国产晶体二极管的型号一般由4~5部分组成:第一部分用数字“2”表示二极管,第二部分用字母表示极性和材料,第三部分用字母表示用途,第四部分用数字表示序号,第五部分用字母表示区别代号(详见附表)。
附表:晶体二极管型号意义
第一部分 第二部分 第三部分 第四部分 第五部分
(常用的) (可缺)
2:二极管 A:N型锗材料 P:普通管 用数字表示 用字母表示
B:P型锗材料 W:稳压管 序号 区别代号
C:N型硅材料 Z:整流管
D:P型硅材料 K:开关管

1.晶体二极管的参数
晶体二极管的参数较多,常用的整流、检波二极管,主要有以下几个参数:
①最大整流电流I\(_{M}\),指允许正向通过PN结的最大平均电流。使用中应选用IM大于电路实际电流值的二极管,否则将损坏二极管。
②最大反向电压U\(_{M}\),指反向加在二极管两端而不致引起PN结击穿的最大电压。使用中应选用UM大于电路实际工作电压2倍以上的二极管,如果实际工作电压的峰值超过U\(_{M}\),二极管将被击穿损坏。
③最高工作频率f\(_{M}\)。由于PN结极间电容的影响,使二极管所能应用的工作频率有一个上限fM,在作检波使用时,应选用f\(_{M}\)至少2倍于电路实际工作频率的:二极管,否则不能正常工作。
2.晶体二极管的主要作用

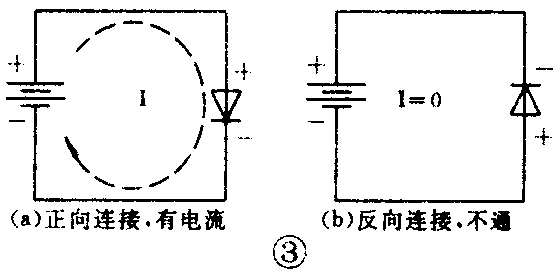

晶体二极管具有单向导电特性,只允许电流从正极流向负极,而不允许电流从负极流向正极(图3)。利用这一特性,二极管有许多作用,最常用的有:

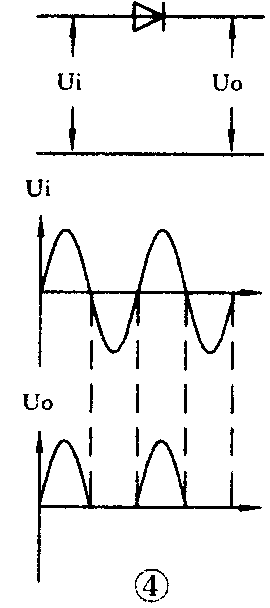

①整流。当一个交流电压Ui通过二极管后,由于二极管的单向导电特性,在Ui正半周,二极管导通,有输出;在Ui负半周,二极管截止,无输出,这就是二极管的整流作用。输入的交流电压Ui,通过整流,在输出端成为(脉动)直流电压U0(图4)。

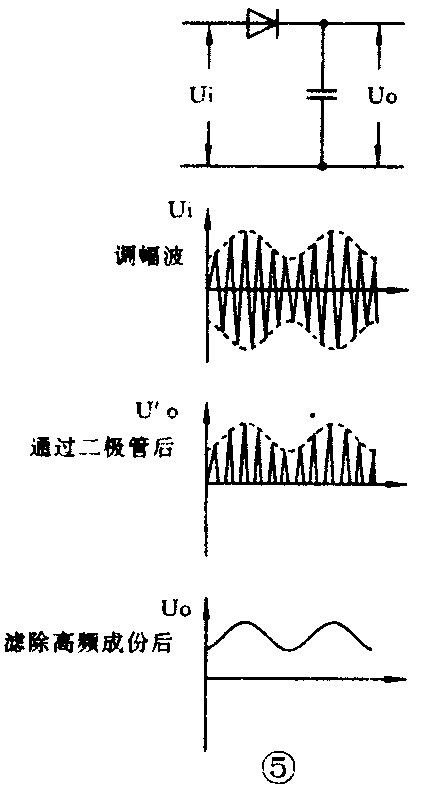

②检波,当一个调幅波加到二极管正极(也可以是负极)时,其正半周通过了二极管,而负半周被截止,再滤除已通过二极管的正半周中的高频成份,输出的就只是调幅波的包络线,即调制在载波上的低频信号,这个过程称为检波(图5)。

③晶体二极管的管脚识别和检测。
晶体二极管的两管脚有正、负极之分,使用中应识别清楚。一般二极管上都印有图形符号,三角一端为正极,短杠一端为负极;也有在二极管负极一端印上一道色环作为标记的(图2b)。
用万用表可以判别二极管的正、负极,并同时检测它的好坏。测试时应将万用表选择开关置于“R×1k”档,将两表笔分别接到二极管的两端,测得一个电阻值;然后对调两表笔再测得一个电阻值。对于正常的二极管,两次测量的电阻值应该相差很大。阻值小的是二极管的正向电阻,这时与黑表笔(与表内电池正极相连)相连接的是二极管正极,与红表笔(与表内电池负极相连)相接的是二极管负极(图6a)。阻值大的是二极管的反向电阻,这时与黑表笔相接的是二极管负极,与红表笔相接的是二极管正极(图6b)。正常二极管的正向电阻,锗管应为1kΩ左右,硅管应为1~5kΩ;反向电阻,锗管应>200kΩ,硅管应>500kΩ。如果两次测量电阻值均很小,说明该二级管已击穿损坏;如果两次测量电阻值均极大,说明该二极管内部断路损坏;如果正、反向电阻值相差不大,说明该二极管质量太差,也不宜使用。

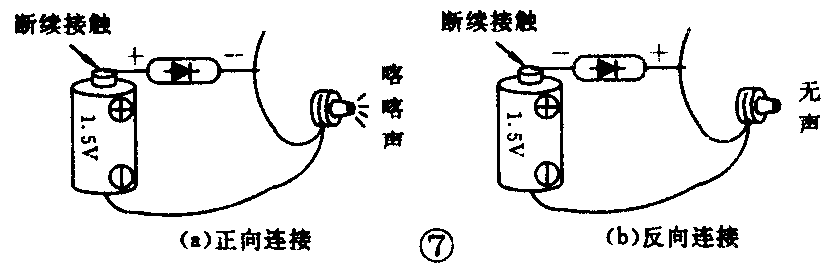

如果没有万用表,也可以用图7所示的简易方法来判别和检测二极管。耳机一端引线接电池负极,另一端引线接二极管,用二极管的另一端去断续触碰电池正极,然后将二极管两端对调后再重复以上动作。两次中,一次应有较响的“喀喀”声,这时与电池正极相碰的是二极管正极(图7a);另一次应无声,这时与电池正极相碰的是二极管负极(图7b)。如果两次都有“喀喀”声,或者两次都无声,说明该二极管已损坏。

二、电源变压器
变压器是根据互感原理制成的一种常用电子部件。变压器在电路中起传输交流电信号,并同时变换前后级电压和阻抗的作用。变压器可分为:①高频变压器,例如磁性天线;②中频变压器,例如中频变压器;③音频变压器,例如输入、输出变压器;④电源变压器等几大类。下面重点介绍电源变压器。

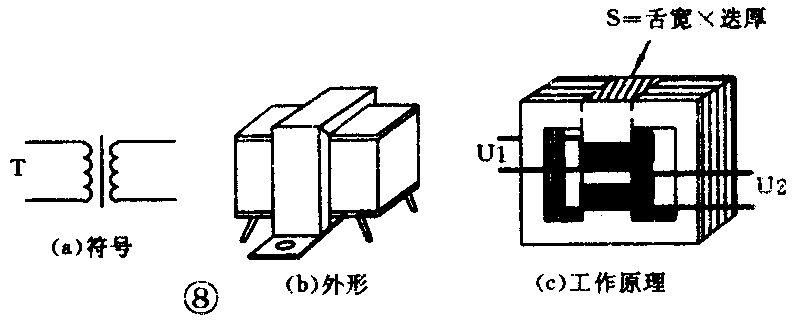

电源变压器的文字符号是“T”,图形符号及外形见图8。电源变压器的作用是把电网电压(我国为220V)变为适合需要的电源电压。电源变压器由一个初级线圈和一个或者几个次级线圈组成,它们之间由铁芯作为耦合媒介。当在初级线圈两端接上交流电压U1时,在次级线圈两端即可获得交流电压U2(图8C)。在不考虑损耗的情况下,其变压比与圈数比成正比,即:U1/U2=N1/N2(式中,N1、N2分别为初、次级圈数)。

1.电源变压器的主要参数:
①额定功率P:指变压器所能提供的所有次级最大输出功率之和,单位:W。额定功率P=S\(^{2}\)/1.6(式中,S是铁芯截面积,单位;cm2,见图8c),铁芯截面积S越大,其额定功率P越大。应选用额定功率P大于电路要求的变压器,并留有20%以上的余量。
②次级电压U2:指变压器次级所提供的一个或者几个交流电压数值。在我国,电源变压器初级一般固定为220V,选用变压器时,只要根据需要选择次级电压即可。
③次级电流I2:指变压器各个次级分别所能提供的最大电流。电源变压器如有几个次级,其各个次级所能提供的最大电流不一定相同,在额定功率的范围内,主要与次级线圈所用漆包线线径有关,线径越粗,可供电流I2越大。使用中应使变压器次级电流I2大于电路要求。
2.电源变压器的检测:
①检测线圈:将万用表置于“R×1”档,分别测量变压器初、次级各个线圈的电阻值。一般初级线圈电阻值应为几十至几百欧,变压器功率越小(体积越小),则 电阻值越大;次级线圈电阻值一般为几至几十欧,电压较高的次级线圈电阻值较大些。如果线圈不通,或者电阻值为零,说明有断路或内部短路情况,该变压器已损坏。
②检测绝缘情况:电源变压器的绝缘电阻应>1000MΩ(兆欧表测),在业余条件下,也可用万用表“R×10k”档,测各个独立线圈之间以及各线圈与铁芯之间的电阻值,均应为∞,即不通,如果各线圈之间或者线圈与铁芯之间有短路情况,说明该变压器已损坏。
三、工作原理

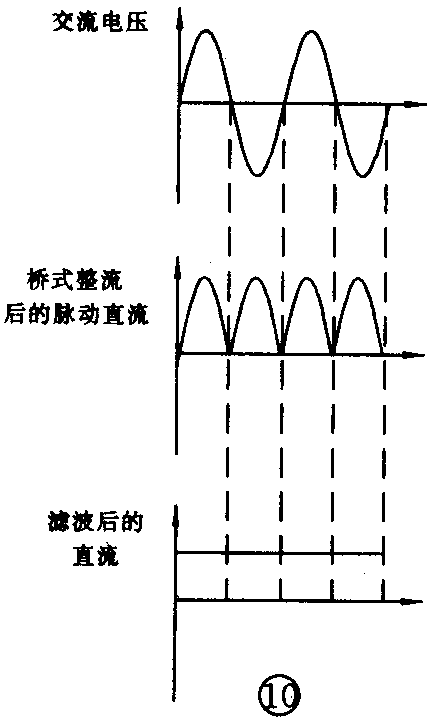

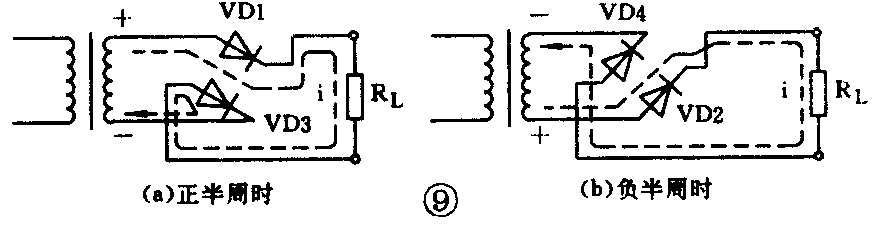

掌握了电源变压器和晶体二极管的基本知识以后,就很容易理解整流电源的工作原理了。首先,电源变压器T将电网的220V交流电变为3V交流电。然后,整流二极管VD1~VD4对3V交流电进行桥式整流,当交流电正半周时,变压器次级为上正下负,电源正端经二极管VD1、负载RL、二极管VD3回到负端,形成回路,二极管VD2、VD4处于反向连接而不通(图9a);当负半周时,次级为下正上负,电源正端经VD2、RL、VD4回到负端,形成回路,VD1、VD3处于反向连接而不通(图9b)。最后,滤波电容C再将桥式整流出来的脉冲直流电中的交流成份滤除,输出的便是基本纯净的直流电了(波形见图10)。


四、制作
1.元器件选用:变压器T选用3~5W的市售电源变压器,初级220V,次级3V。整流二极管VD1~VD4选用1N4001,或者其它U\(_{M}\)≥3V,IM≥1A的整流二极管。电容C选用2200μ,耐压≥6.3V的电解电容器。

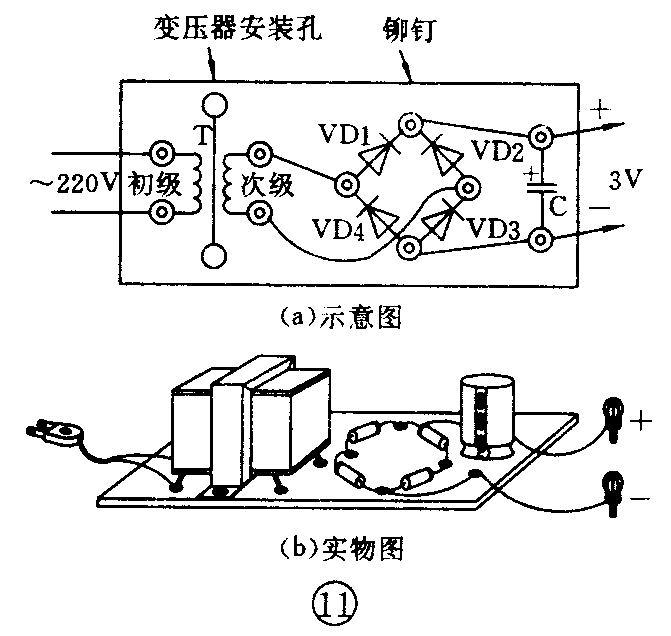

2.根据变压器体积准备一块适当大小的胶木板,按图11a所示打上10个小孔,并铆上铆钉。另钻2个孔作为固定变压器用。

3.用螺钉将电源变压器固定到胶木板上,参照图11将其初、次级引线焊到相应的铆钉上(千万注意,初、次级不能弄颠倒)。将4个二极管和电解电容器焊到胶木板上相应的位置,并用导线将它们连接起来。最后连接好电源插头与输出接线柱。
4.将组装好的机心板装入一个适当大小的塑料盒(例如肥皂盒)中,输出接线柱固定在盒盖上,电源插头线从一端引出。至此,整流电源就做好了。(文江)
