电子爱好者平时最常用的三端集成稳压器是78××系列和LM317T。其中78××系列是固定输出三端集成稳压器，即它们的输出电压是固定的。LM317T是三端可调电压输出稳压器，其输出电压可在1.25V～37V之间连续可调。

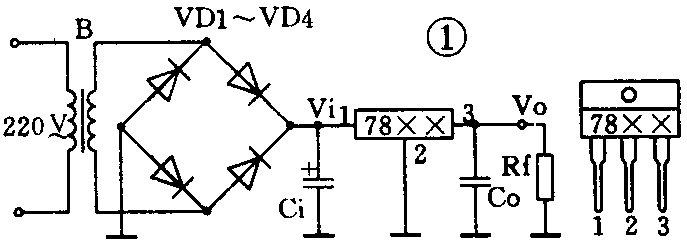

78××系列三端集成稳压器有9个品种，分别为：7805、7806、7808、7809、7810、7812、7815、7818、7824。78后面的数字表示该稳压器输出的电压数值。如7806输出电压为6V，7812输出电压为12V等。78××系列三端集成稳压器外形和典型应用电路如图1所示。1脚为电压输入端，2脚为公共地端，3脚为电压输出端。集成稳压器正常工作时，在3脚应输出与其稳压值相同的电压，供给负载Rf使用。78××系列集成稳压器各管脚之间的电阻值随生产厂家不同、稳压值不同和批号不同均有较大差异，所以单靠普通万用表来测试管脚电阻是不能准确判别其好坏的。如果是同一厂家、同一稳压值、同一批号的产品，各管脚间的具体电阻值，可做为对比标准。首先测出好的稳压器各管脚间阻值，将其与待测稳压器的管脚阻值对比，若出入较大，则说明待测稳压器有问题。实际上，比较简单可靠的办法是加电测试，如图2。在78××系列稳压器1、2脚加上直流电压Ui，一定要注意极性，Ui应比稳压器的稳压值至少高2V，但最高不要超过35V。将万用表打至直流电压档，测量78××稳压器3脚与2脚之间的电压，若数值与稳压值相同，则证明此稳压器是好的。此电路还可以用来测试三端固定稳压器的输出电压。若已知稳压器是好的，但由于其上型号不清而不知其具体的稳压值。则按图2，使Ui=30V，万用表测量的电压值即是稳压器的稳压值。
在电路中，若怀疑稳压器有问题，首先应测量输入电压Ui是否正常，若Ui正常则断掉负载Rf和C0，再测量稳压器输出电压是否正常，若正常则说明负载有短路或C0击穿；若仍不正常则说明稳压器本身有故障。

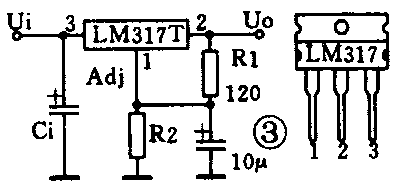

三端可调稳压器LM317T的输出电压由外接电阻R1、R2决定，典型应用电路见图3。输出电压U0≈1.25（1＋R2／R1）V。 LM317T的判断测试与78××系列基本相同，只是注意若电阻R1、R2和10μ电容发生故障，亦会导致输出电压异常，所以应首先排除这些元件故障，再去检查稳压器本身。（李洪明）
