随着科学技术的进步及工业的发展，通过微机来实现自动控制已在多个行业实施。作为计算机与外界的接口装置，用交流固体继电器是最为理想的。本文将着重向大家介绍大功率交流固体继电器的基本结构、主要特点及其应用。
基本结构与命名法

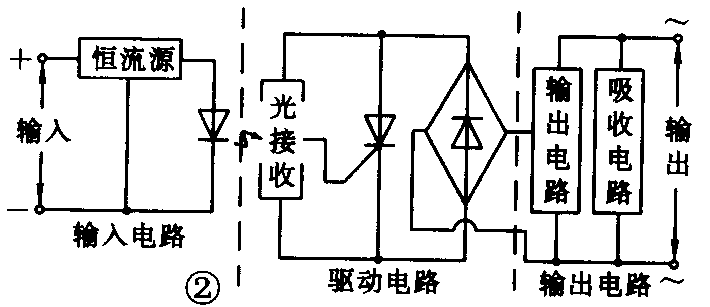

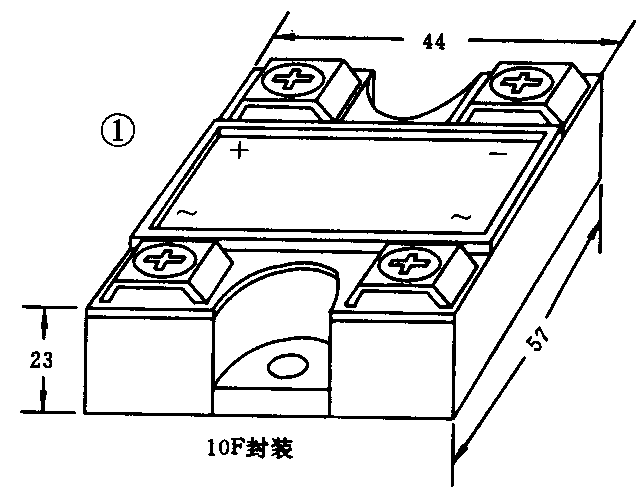

本文介绍的大功率交流固体继电器的外形见图1。它是采用10F封装形式。外形有4个螺柱端，分别为直流输入端（有“＋”、“－”标记）和交流控制端，此固态继电器的内部由输入电路、驱动电路和输出电路三部分组成，见图2。
当输入端施加直流信号时，光电器件导通，它驱动可控硅导通，输出端闭合。
由于固体继电器输出部分接有RC吸收回路，因此加强了可靠性。

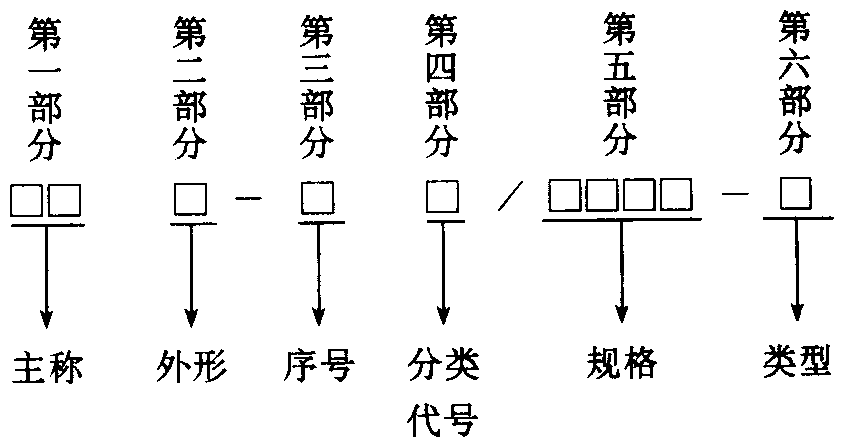

现把命名方法介绍如下：
其中第一部分用字母JG表示固态继电器，第二部分用一个字母表示，第三部分序号用四位数字表示。第四部分用“F”表示封闭式交流输出，“FA”表示直流输出；第五部分规格用0××表示最大输入电压，用××A表示额定输出电流值，用×××V表示额定输出电压值，第六部分用“0”表示过零型，“1”表示调相型。

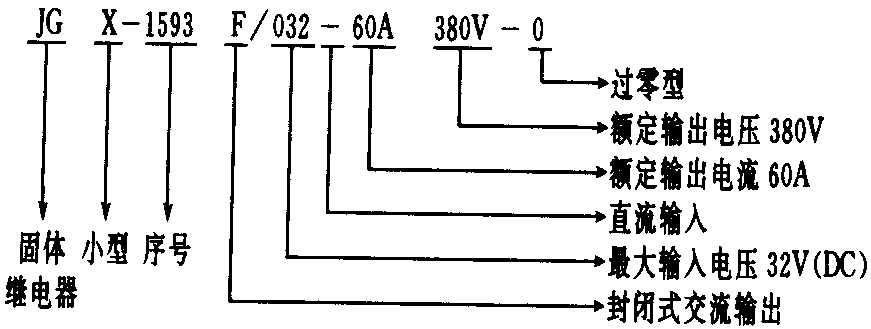

现以北京科通电子继电器总厂产品来举例说明：
特点
1．使用寿命长：大功率固体继电器是无触点开关，避免了大电流在频繁通过触点后造成触点损坏，大大提高了使用寿命。
由于它采用密闭式封装，又是防火、防爆、防潮、防振的理想部件。
2．可用集成电路驱动：它采用直流输入控制，输入电流小，与逻辑电路兼容，用逻辑电平便可实现对各种大负载控制。
3．隔离好：输出端与外壳之间高绝缘，输入端与输出端光电隔离，使得安装方便，并且避免了输出功率负载时对输入端逻辑电路的影响。
4．有过零功能：即零电压开，零电流关。这样在使用中可有效地降低dv／dt和dI／dt，并对外界产生的电磁干扰和射频干扰较小，对某些负载还可降低浪涌电流。
5．开关速度快。
主要参数
大功率固体继电器按额定输出电流大小可分为10A、20A、30A、40A、60A、70A几种。它们的主要参数如下：
一、输出参数：
电气系统峰值：600V（交流）或840V（交流）
额定输出电流：10A、20A、30A、40A、60A、70A。
额定输出电压：20V\(_{AC}\)～380AC
通态压降：≤2V\(_{AC}\)
输出漏电流：≤10mA
二、输入参数：
输入电压范围：3.2V\(_{DC}\)～14VDC（阻性输入） 3.2V\(_{DC}\)～32VDC（恒流输入）
输入电流：6mA～40mA
三、一般参数：
介质耐压（输入对输出）:≥2500V\(_{AC}\)
接通／关断时间：≤10ms
应用
大功率交流固体继电器由于具有直流输入控制、无触点、无火花、寿命长等优点，在要求高可靠场合完全可以代替交流接触器用于配电控制、机床控制和各种工业控制。
应用举例1：对炉温的控制。见图3
目前，许多高温箱、烘干箱的温度控制是靠电炉丝工作时间的长短来实现的，若将炉丝周围温度的变化通过温度控制器反馈给继电器的输入端，则可不断调节温度。
此时，固体继电器负载为阻性负载电炉丝，要求固体继电器的输出参数中电气系统峰值为所用线路电压的1.5倍到2倍。

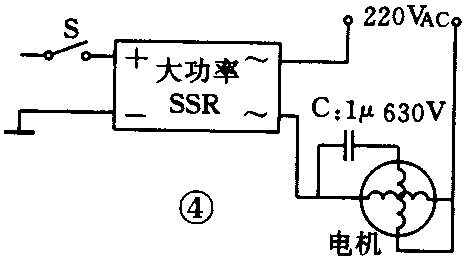

举例2：控制驱动电动机。见图4
在生产中，用电动机作为动力源很普遍。这里，我们依靠控制信号不断使固体继电器导通与切断来驱动电机正常工作。
图中，固体继电器的负载为感性负载电动机。因此要求固体继电器电气系统峰值电压为所用线路电压的2倍到3倍。必要时可在固体继电器输出端并联一个瞬态抑制电路（如金属氧化物压敏电阻M0V）。
选用
1．选时时，要根据实际需要，提出具体规格要求，如额定输出电压值，额定输出电流值。例如，220V，60A，380V，60A等。
2．当额定输出电流较大，并且环境温度较高时，应选用电流值大一档每档差值为10A的固体继电器。
3．电动机、白炽灯、电炉丝作负载时，选用的固体继电器额定电流值应为负载实用值的2倍到3倍。
4．输入电压要求稳压。
5．大功率固体继电器在使用时应根据其额定输出电流的大小，加上合适的散热器或采用强迫风冷。(林海涛)
