本文我们以DW4822图示仪为例，说明如何对其进行定量测试。
首先，将图示仪各旋钮置于：（1）扫描电压范围：0～20V；（2）扫描电压极性：正（＋）；（3）功耗电阻：1kΩ（※）；（4）Y轴开关：1mA／度（※）；（5）X轴开关：基极源信号；（6）阶梯作用：重复；（7）阶梯极性：正（＋）；（8）阶梯幅度：0.1V／级或1mA／级（※）；（9）串联电阻：1Ω）；（10）扫描电压：先置于零位，测试时逐渐加大；
注有※者可视可控硅具体参数指标及具体测试情况进行适当调整。
其次，将可控硅阳极A、阴极K、控制极G分别接在图示仪上三极管集电极C、发射极E、基极B的测试端上。
然后，将一只4700μF／25V电解电容的正极接在C端，负极接在图示仪上高压测试孔负端，便可开始进行测试了。测试方法有以下两种。

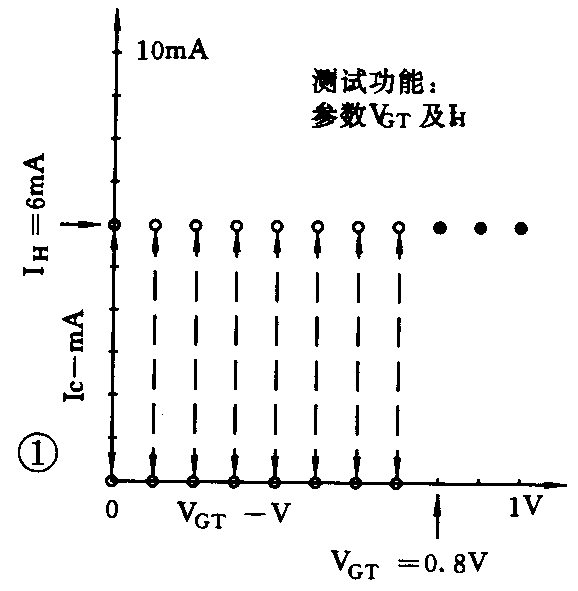

如果将阶梯幅度置于0.1V／级（※)，则同时可测出触发电压。当逐渐加大扫描电压时，在图示仪萤光屏上将得到图1所示图形。
本例所测可控硅触发电压为0.8V，维持电流为6mA。第九、十、十一个阶梯光点随扫描电压的加大而由0mA逐渐上升，当升至6mA时，前八个光点（零阶梯光点加前七个阶梯光点）会突然由0mA位置跳跃到6mA位置上。在这一扫描电压位置，前八个光点会上下来回跳跃。再加大扫描电压，前八个光点才会和后三个光点同步上升。如果再降至6mA这点，前八个光点又会上下来回跳跃。这样，既可测出可控硅的触发电压为0.8V，同时又方便有趣地测得其维持电流为6mA，真可谓一举两得。

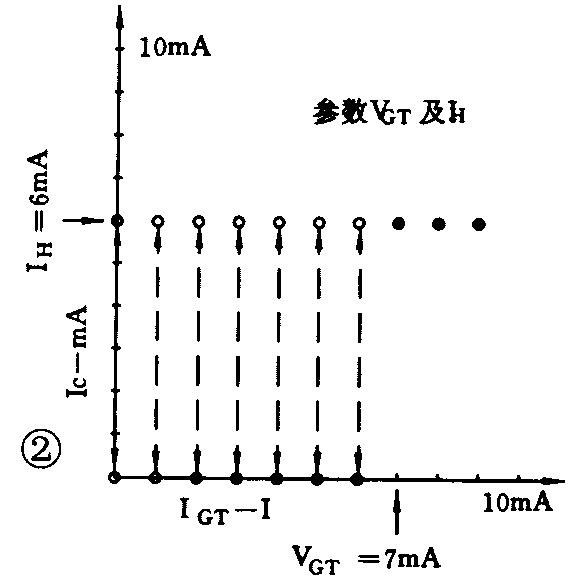

以上是第一种测试方法。第二种测试方法是将阶梯幅度置于1mA／级（※），这种方法的好处是同时可测出触发电流。在萤光屏上将得到和图1相似的图形，如图2所示。
本例所测可控硅的触发电流为7mA，维持电流为6mA，其他不再重述。
以上用图示仪测试可控硅维持电流的两种方法，经几年运用于生产实践，切实可行。（王云庄）
