汉语拼音学习机

本文向大家介绍一种适合于学习普通话的汉语拼音学习机。为了配合广大业余爱好者制作，现将工作原理及安装方法介绍如下。

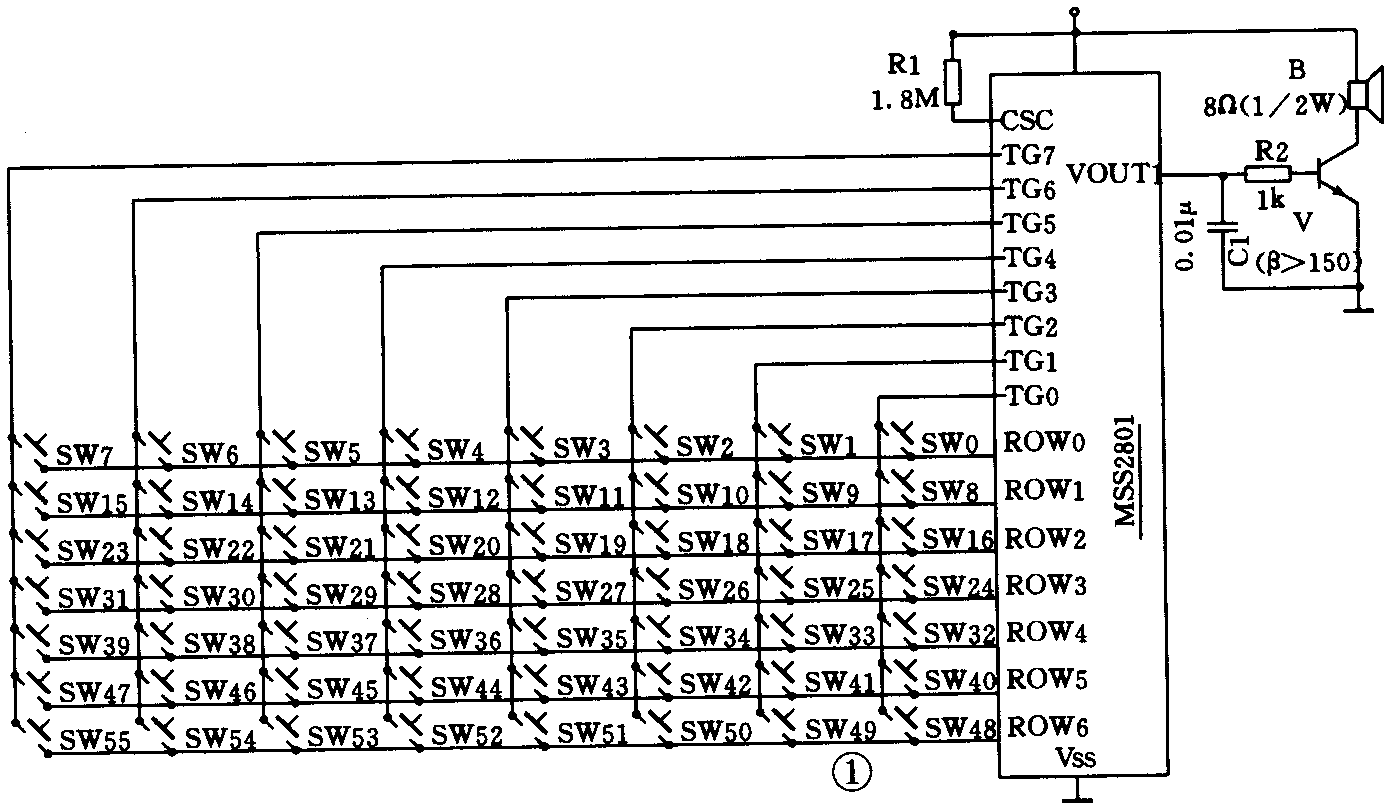

整机电路如图1所示。该机使用MSS2801二十八秒语音芯片。其内部含有微处理器、时钟脉冲发生器等。MSS2801采用软封装结构，有24个压焊引脚，直接封装在印制线路板上，外部只需焊接少量元件就可以组成汉语拼音学习机。MSS2801采用2.4～6V单电源供电。工作电流静态0.1μA，动态200μA，触发脉冲宽度最小15ms，放音输出恢复静态时间2秒，触发取址保持时间最小80ns，从触发芯片到音频输出延迟时间最大200μs，音频信号输出通过一只三极管放大后推动扬声器发音。该机音字合一、生动形象。

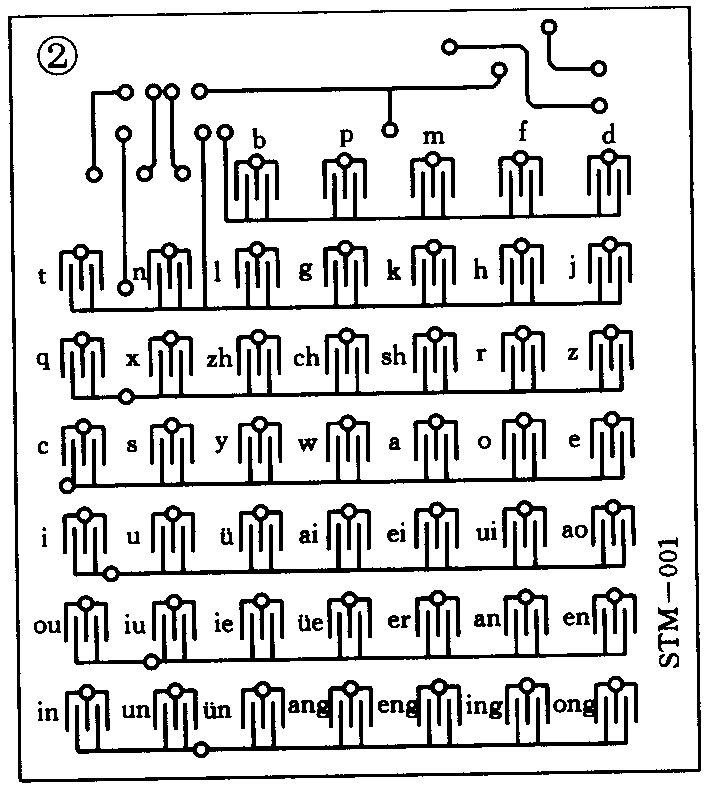

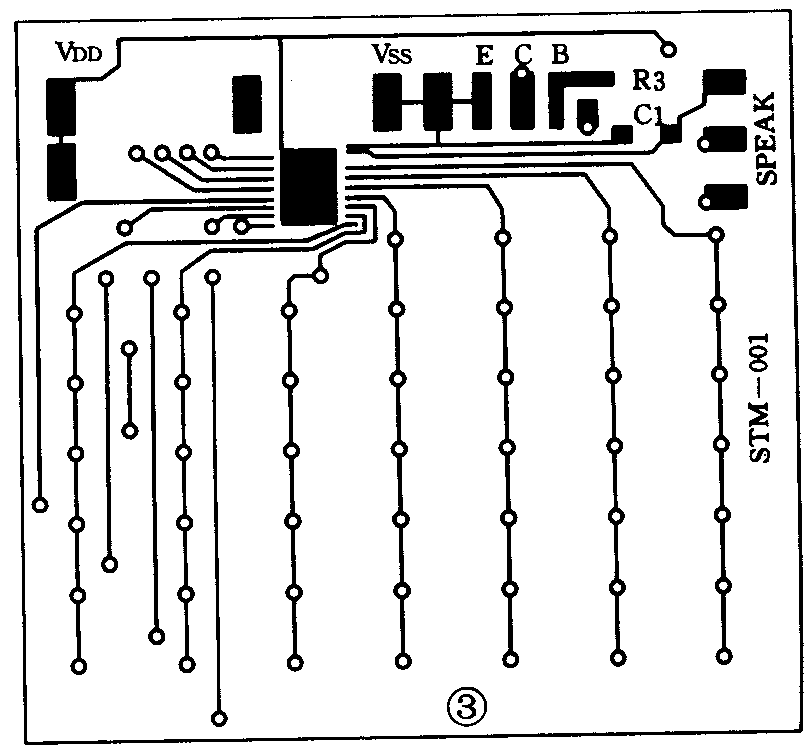

汉语拼音学习机的印制线路板为双面印制板，正面为开关触发部分，有47个触摸开关，正面图参见图2。背面为分立件安装面，请见图3。

该机安装简单，SPEAK端接扬声器，电源正极接V\(_{DD}\)，负极接VSS，电源电压为2.4V～6V，元件安装无误，通电即可发声。（李福桂）
