公诸于报刊的电子灭蝇器，大都存在着三大缺点：一．永久性带电造成高能耗；二．安全性不好；三．灭蝇效果差。本文介绍的“低耗高效电子灭蝇器”，由于采用了大占空比电子开关电路，因此能有效地克服上述缺点。

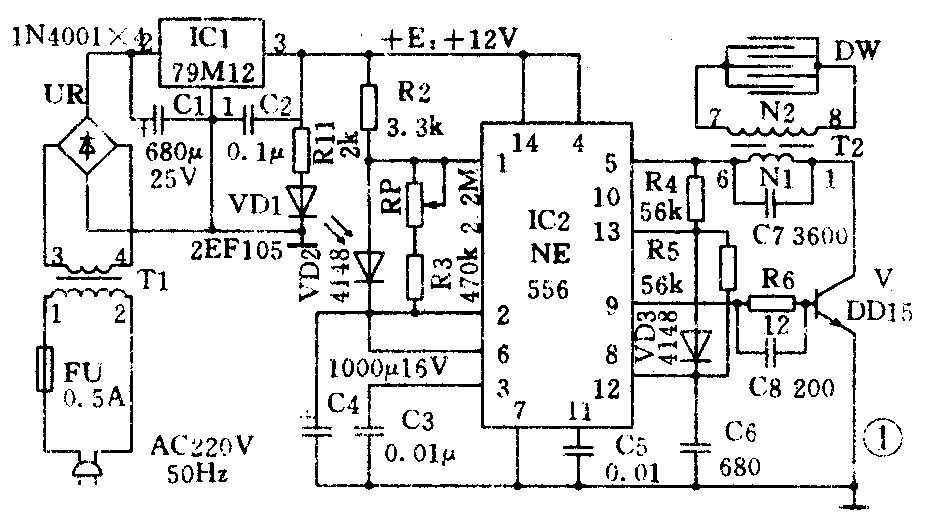

工作原理：实践证明，蝇虫对电场有较高的敏感性。这是长久性带电类灭蝇器灭蝇效果差的根本原因。如果让灭蝇电网在相当长的时间里不带电（即清除电场影响）。待蝇虫聚集于带诱饵的电网之后，突然接通高压电1～2秒钟将其击毙，那么灭蝇的效果就会大大提高。这就是本灭蝇器引入长延时电子开关的用意所在。另外，灭蝇器还需要有一个高频高压灭蝇源。上述两部分电路是由一片双时基集成电路IC2（NE556）完成的。这种一片多用的组合方式使得电路非常简洁。除此之外，还要有一个电源片IC1（79M12），为整机供电。该灭蝇器的原理电路如图1所示，其简要工作过程如下：市电（AC220V）经变压器T1降压、“桥堆”UR整流、C1滤波、三端集成稳压器IC1稳压，在其输出端③脚取得+E（12V）。通电之初，由于组成长延时自动电子开关的IC2－I（1/2IC2，相当一只555）⑥（TRI-）脚接入的定时电容器C4上的电压（0V）不能突变，因此其输出端⑤（F1）脚呈“暂态”高电平“1”，它通过升压变压器T2的初级N1为功放管V（3DD15）提供工作电源。由图1可知，⑤脚是和无稳态振荡器IC2－Ⅱ（1/2IC2，也相当一只555）⑩（MR2-）脚相接的，⑤脚的“1”态为IC2－Ⅱ振荡提供了条件，因此IC2－Ⅱ开始振荡，其频率f2=1.443/（R4+R5）·C6≈20kHz。f2经V放大、T2升压，使电网上产生了约4kV的高频高压，将蝇虫击毙。此间，IC2－I的定时电容被+E（经R2、VD2）充电，约经过Td1=0.7R2·C4=2s后，便被充到2／3E（8V），使得IC2－I②（TH1）脚超过动作阈值。于是，IC2－I翻回稳态，⑤脚变为低电平“0”。一方面使N1、V断电；另一方面则因IC2－Ⅱ⑩（MR2-）脚（与IC2－I⑤脚相连）也变“0”电平而使其输出端⑨（F2）置“0”。于是，电网上的交、直流电场全部被清除（这种“停电”状态要维持Td2一段时间，见后述）。之后，C4上充入的高电压将通过R3、RP和IC2－I①（DIS1）脚内接的放电管（处于饱和导通状态）放电，约经过Td2=0.7（R3+RP）·C4≈5s～30s后（调节RP时Td2连续可变），使IC2－I⑥（TR1-）脚电压低于1/3E（4V）。于是，IC2－I又重新进入“暂态”，⑤脚又变为高电平“1”，电网又带电2s（Td1）……如此周而复始。在长久的间歇期内，电网的交、直流电压完全彻底地被切断，所以电网四周无电场，因此，可提高灭蝇效果和安全性，同时，也使电能的消耗明显降低。
元件选择：T1选用15V／220V－3W市售成品变压器；T2用14或17英寸黑白电视机的行输出变压器改制：初级N1用QZФ0.49漆包线在低压骨架槽中绕30匝，线端分别接①、⑥脚。次级N2用QZФ0.12漆包线在高压骨架槽中分层绕2000匝，线端分别接⑦、⑧脚。V选用3DD15或DD01、2SC2233、2SC1905等，β≥30，BVceo≥50。电阻选用金属氧化膜类，其中R6为RY16S型，其余为RY14S型。RP为WH5-0.25W碳膜电位器。小电容器选用CT系列，大电容器为CD11系列铝壳电解电容器。电网用Ф1.0裸铁线制作，线间距离为5～7mm，尺寸自定。其他元件均无特殊要求，按图1中所标注的规格选用即可。

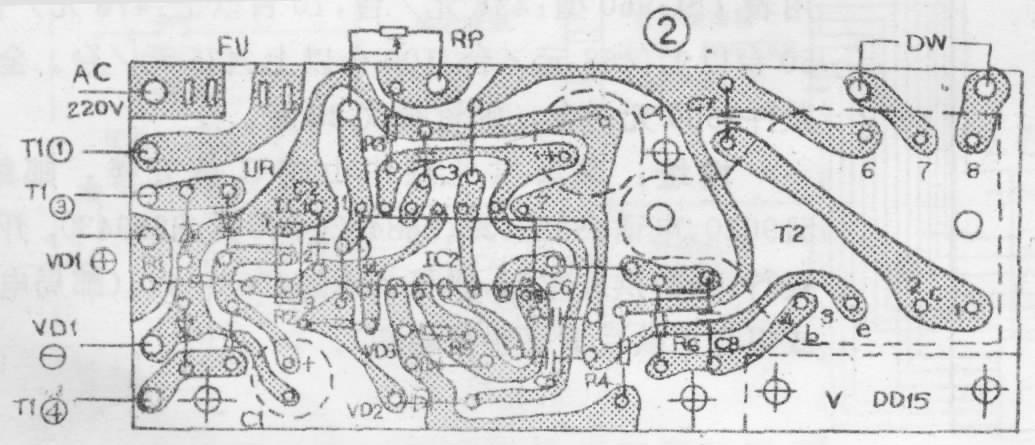

安装调试：灭蝇器的印制线路板见图2。功放管V固定在金属散热片上，安装在印制板的右下角，三个电极借用T2的空脚接连，其中T2的②脚接V管的c极，③、④脚分别接e、b极。调试时R6可暂不接入，同时在IC2的①、②脚间接入一只3.3kΩ电阻（使IC2－I的振荡频率提高，以便于功能检查），借用电源指示电路R1、VD1作指示器进行调试。方法：焊开R1与+E连接的一端，在R1脱焊端焊上一条塑皮导线，导线的端头B接在IC2的⑤脚。通电后，VD1应以0.25Hz的频率闪动；B端子改接到IC2⑨脚，VD1应常亮。接入R6，将裸露铅条笔头置入电网线间，通电后应有“拉火”现象。否则，多是因V管的β值太小，可换V管或采用复合管一试。上述试验完成后，将电路全部恢复即可投入使用。（张义方）
