修理时常常碰到一些疑难故障，按照老思路左查右找，仍旧不能解决问题。此时若能放开思路，联系原理，也许就会发现意料不到的结果，但仔细分析却又在情理之中。下面以故障实例说明在修理场幅窄的故障时容易忽略的两个问题。
例1：索尼KV－2182场幅窄。

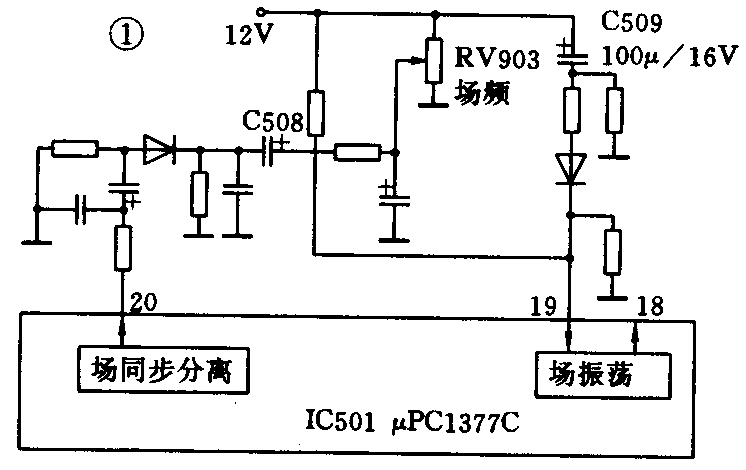

光栅屏幕中间仅有一窄条，有图像但场不同步，调场幅电位器起作用，查场输出电路正常。参见图1，用示波器检查行场振荡IC501（μPC1377C）第18脚场振荡波形，场频大大高于正常值，周期为6ms（正常值应为20ms）。再查IC501第19脚场频控制端电压，电压为7V（正常值为4.3V），正是由于此脚电压过高才使场振荡频率过高。调整场频电位器第19脚电压可变，但变化幅度很小。拆除第19脚所接场同步脉冲支路C508后电压仍高，再拆除第19脚场振荡启动支路D503后电压正常，场幅也恢复正常（正常时D503只在开机瞬间导通，然后截止。做为应急措施拆掉D503支路也不影响机器的正常工作）。检查D503正常，拆下与D503所接的电解电容C509检查发现漏电，换C509故障排除。为什么场频变高后出现的故障现象会是场幅窄呢？这是因为当场频率变高后，向场锯齿波形成电容器充电的时间比正常时变短，因此场锯齿波幅度降低，场幅缩小。这与在PAL制彩电上观看由NTSC制信号转换而来的伪PAL制信号录像节目时场幅窄的道理是一样的。通过此例故障修理可得到的经验是：若遇到场幅窄且场不同步的故障机，应先解决场不同步的问题。
例2：牡丹TC－483场幅窄。
屏幕中间只有一窄条光栅，有图像且场同步，调场幅电位器场幅稍有变化。查场输出电路各点电压正常，检查场输出电容器不漏电，容量也大致正常，为了保险起见，仍换了一个新的场输出电容，但故障依旧。一般来说调场幅电位器起作用的话，说明场幅电位器基本正常。又对行场振荡集成电路AN5435进行检查，结果行场振荡AN5435各脚电压正常，试换AN5435故障仍不能排除。最后检查发现一组场偏转线圈断路。仔细查看场偏转线圈上有一处霉点，零点之处的漆包线已经断开。将偏转线圈拆开一圈，把断处接好焊牢，故障排除。开始修理时一直没有想到会是场偏转线圈断路，总认为若场偏转线圈断路的话，故障现象应是一条水平亮线，可仔细分析一下线路就可看出，场偏转线圈分为两组（图2），在每组线圈上都并有一个1kΩ电阻，一组场偏转线圈断路后，等于一个1kΩ电阻和一组偏转线圈串联接在场输出端，所以产生场幅窄的故障现象。(刘午平)
