今年《无线电》第1期“电子管扩音机装配技巧”一文发表后，很多“发烧友”问我，能不能结合一个具体电路介绍电子管扩音机原理及调试方面的问题，所以在这里我想把本文作为上篇文章的补充。其实电子管扩音机安装及调试，远不是很多“发烧友”想象的那样复杂，与晶体管机相比较，在安装调试方面有很大的灵活性，调试点也少得多，一般电路安装无误，调试得当，很容易成功。

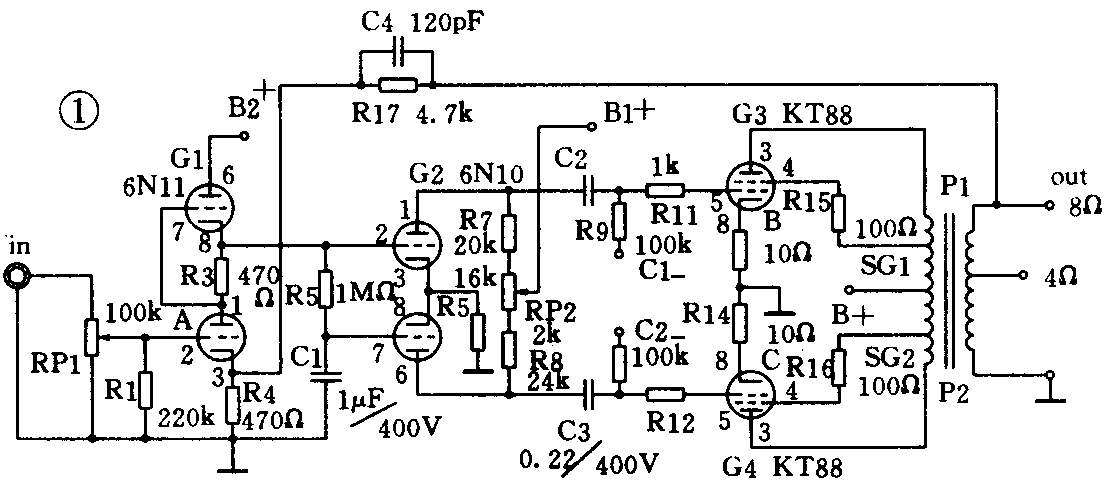

上次在厦门广播电视服务公司打听了一下“金牛”牌电子管扩音机套件的销售情况，据反映购整机的多，拿套件回去安装的少，原因可能是很多人过去没有接触过电子管扩音机，对安装调试没有把握。下面给出的是一个典型的电子管放大电路（如图所示）。
输入电压放大级电路使用6N11组成的SRPP单端推挽电路，这种电路特点是失真低，特别是对7kHz以上的信号放大要优于普通的三极管放大电路，另外它还具有线性好、过荷量大、输出阻抗低等优点。这一级调试较为简单，一般注意6N11同一管芯封装内的两只三极管性能对称，R3、R4阻值误差控制在99.9％以内即可，方法可通过测量A点的电压值，看是否是VB2的一半。R1为栅漏电阻，它的作用是将R4产生的直流偏压加到栅极上，同时将栅极上的少数电子送回到阴极，以免栅极上电子积累，使栅压变大，而失去放大作用。
倒相推动级电路使用的是由6N10组成的共阴负载倒相电路形式，它的效果也优于用一只三极管完成的P－K分割电路。这种电路如果调整得好，具有对称性好，电压增益高等特点，另外它还可以直接推动电流放大级。这一级除双管对称外，调整可按如下步骤进行：一是调整R6，使G2管的栅负压控制在8～10V-之间；二是调整RP2，用示波器观察两只倒相管的屏极16kHz的正弦波形情况，看波幅是否对称。实践证明，如双三极管性能对称性好，C1性能稳定、参数准确（如用SOLEN），免用RP2可调电阻，亦可获是理想的对称性。业余条件下，注意R7电阻与R8电阻不要装反，可免去这一步调试。
电流放大级采用由KT88组成的超线性电路形式，它是综合三极管接法与五级管接法的一种折衷方式，具有失真低，输出功率大等特点。R9、R10为栅偏压电阻，R13、R14为阴极电阻，这四只电阻要求误差小于1％，它们对功率管的影响很大，使用不当或由于电阻性能不稳定，很可能在几分钟内就会使功率管损坏，甚至殃及到昂贵的输出变压器。在调整这一级时，首先要使负偏压电位器位于最负端，用万用表分别测量B、C两点，调整相应的负偏压调整电位器，使之在0.3～05V-之间。开始调整时，由于功率管，特别是没有经过老化的功率管，性能没有达到稳定状态，不要调得过高，等稳定以后再调整到规定值。这个过程称为再调整过程，有的发烧友甚至每听音一段时间，都要进行这种调整，目的是使功率管始终工作在最佳状态，著名的SFS－80在面板上就没有这种调整装置，使用相当方便，而且可以经常更换其它同管脚的不同型号的功率管。以上谈的是固定偏压的调整方法，还有自给偏压电流放大级的调整，在这里由于篇幅所限不作分析，等以后再作介绍，只想说明一点，自给偏压放大电路对功率管的配对要求更高，对元件的选择更严，否则很难达到推挽输出的两管工作的一致性。
最后再和大家谈谈负反馈的调整。负反馈的调整得当与否，直接影响到放大器的各种性能，如失真度、频响和阻尼系数等，在这里我只想说明两点：一是负反馈不能接错，否则成为正反馈，就会产生自激，扬声器出现啸叫声，这时可关掉电源，通过调换输出变压器的P1、P2和SG1、SG2，注意要同时调换；二是反馈量的大小以调整到满意的听音效果为准，本放大器负反馈电阻可在4.3kΩ至12kΩ之间选取。(魏毅)
