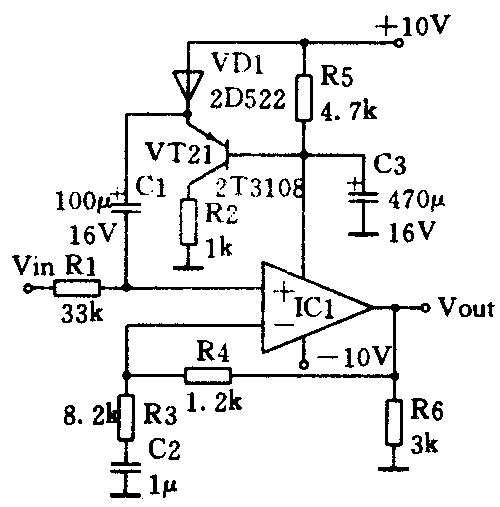

最近国外《电子工程》杂志报导了一个简单廉价的音频自动增益控制（AGC）电路，如图所示。众所周知，通常的AGC系统是由三部分组成：放大器、检波器和可控阻抗。而这里给出的电路不同之处在于放大器和检波器功能是由一个单运放IC1 154VD1（HA2700）实现，从而使系统既简单又廉价。
检波器由运放和R5、R6及C3输出推挽级联组成。VT1和VD1用作压控阻抗Z。输入信号经分压器减小（Z＋R1）／Z倍，并由运放构成的放大器放大1＋R4／R3倍。C2用来消除直流偏压的影响，R2保护VT1和VD1防止过流损坏。
对照3个频率的正弦信号测得的输入／输出结果，可见输入信号增大53dB时，输出信号的增加被压缩到6dB。纹波（THD）小于5％，工作电流从无信号时的0.15mA到最大信号时的0.7mA。（阎军）
