有线双向对讲电话

有线对讲电话基本上由一个主机和一个副机组成。这种电话的电路虽然简单，但因电源开关受主机控制，当电源开关断开时，副机便不能主动地向主机呼叫。本文介绍的可双向呼叫的有线对讲电话仍为主副机结构，连线也只有一对。但主副机均可直接呼叫对方。元器件增加不多，却能达到事半功倍的效果。

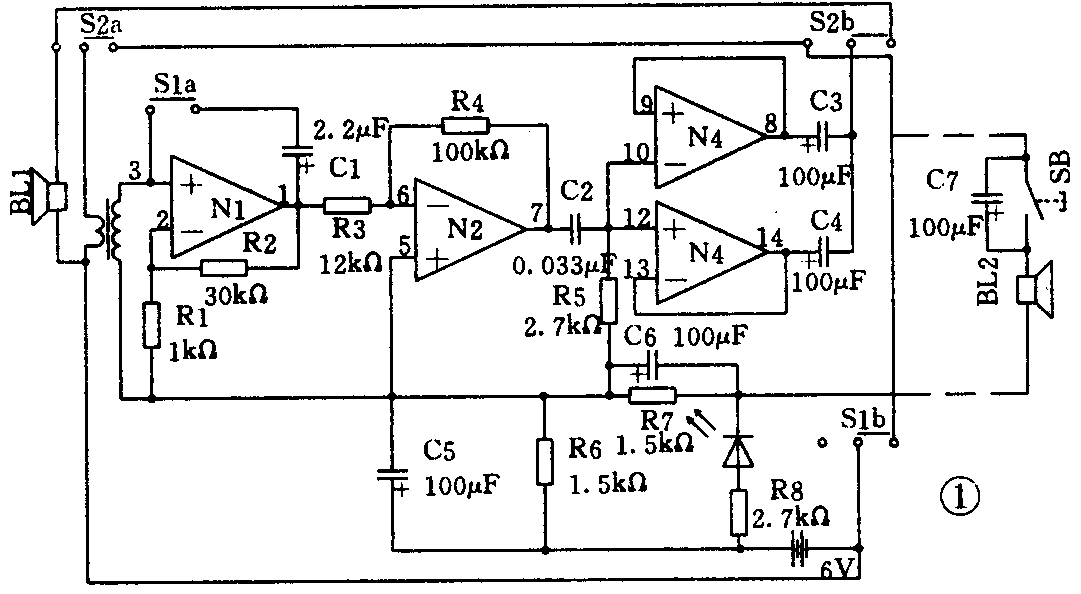

图1是可以向呼叫的有线对讲电话的电原理图。电路的核心是一块LM324集成电路，其外形图和功能图见图2。LM324集成电路内含四个运算放大器，参见图1中的N1～N4。集成电路与外围元件配合就构成了这个有线对讲电话。电路中的开关SB、扬声器BL2和电容C7为副机部分，其余全部元器件及电池在主机中，虚线是主机与副机间的连线。

当电路中的开关S1B处于图1所示位置时，对讲电话处于等待状态。此时电源没有直流通路，对讲电话不工作，也不耗电。电路中运算放大器N1与电阻R1、R2正反馈电容C1构成了音频振荡器。电路的第二级由N2构成反相电压放大器，它的电压放大倍数由电阻R4与R3的比值决定。第三级是功率输出级，由于LM324不是功率放大电路，它的输出功率较小，所以电路将两个运算放大器N3和N4并联，增加它的输出功率。这两个运放都接成了跟随器的形式，即反相输入端直接接到输出端上。虽然这种形式的电路没有电压增益，但却有一定的电流增益。同时这种电路有很低的输出阻抗与负载扬声器相匹配。

对讲电话处于等待状态时，如果副机要呼叫主机，只要按下副机上的开关SB，那么电源负极将通过开关S1b、导线、开关SB、扬声器BL2及另一根导线接到主机电路的正极上，使主机得到电源。由于运放N1处于音频振荡器的状态，扬声器BL1可以发出“嘟——”的叫声，呼叫主机来通话。主机一方听到呼叫后，将电源开关S1拨到左边“开”的位置，电源负极被接到主电路上，同时S1a将振荡器的反馈电容C1断开，扬声器停止鸣叫，即可通话。这时的运算放大器N1构成一个同相放大器，这种放大器有较高的输入阻抗。此时副机一方对着扬声器BL2说话，音频信号通过收发开关S2，经过小变压器送到N1的输入端。变压器起了一个阻抗变换的作用，使很低的扬声器阻抗与较高的运放输入阻抗相匹配。这时主机扬声器BL1通过开关S2接在放大器的输出端，可以听到副机一方的讲话。

若主机一方要发话，只需将收发开关S2拨到左边。这时开关S2将副机扬声器接到输出端，而将主机场声器BL1接在了输入端上作为发话话筒。这就是开关S2的作用。因此对讲电话是处于单工通话方式，每一时刻只能有一方讲话，一方收听。

在等待状态下，如果主机一方要呼叫副机一方，只需打开电源开关S1，直接对着扬声器呼叫。

运算放大器通常要使用正负电源，而我们这里只使用了一组6V电源，所以由电阻R6、R7及电容C5、C6组成了一个中点电压，给各级运算放大器的输入端提供了一个偏置电压。集成电路LM324的第4脚接电源正极，第11脚接电源负极，这两点在图1的电原理图中没有专门画出。发光二极管为电源指示，电阻R8是限流电阻，电容C7是隔直流电容。

集成电路除LM324外，还可以用5G6324等直接代用。电阻全部为1／8W碳膜电阻。电解电容的耐压为6.3V。电源开关S1是2×2小型拨动开关；收发开关S2也可用2×2小。型拨动开关，如果能用2×2按钮开关就更方便了。SB是1×1按钮开关。变压器采用的是晶体管收音机用的小型输出变压器。扬声器是阻抗8Ω的21／4寸外磁式扬声器。

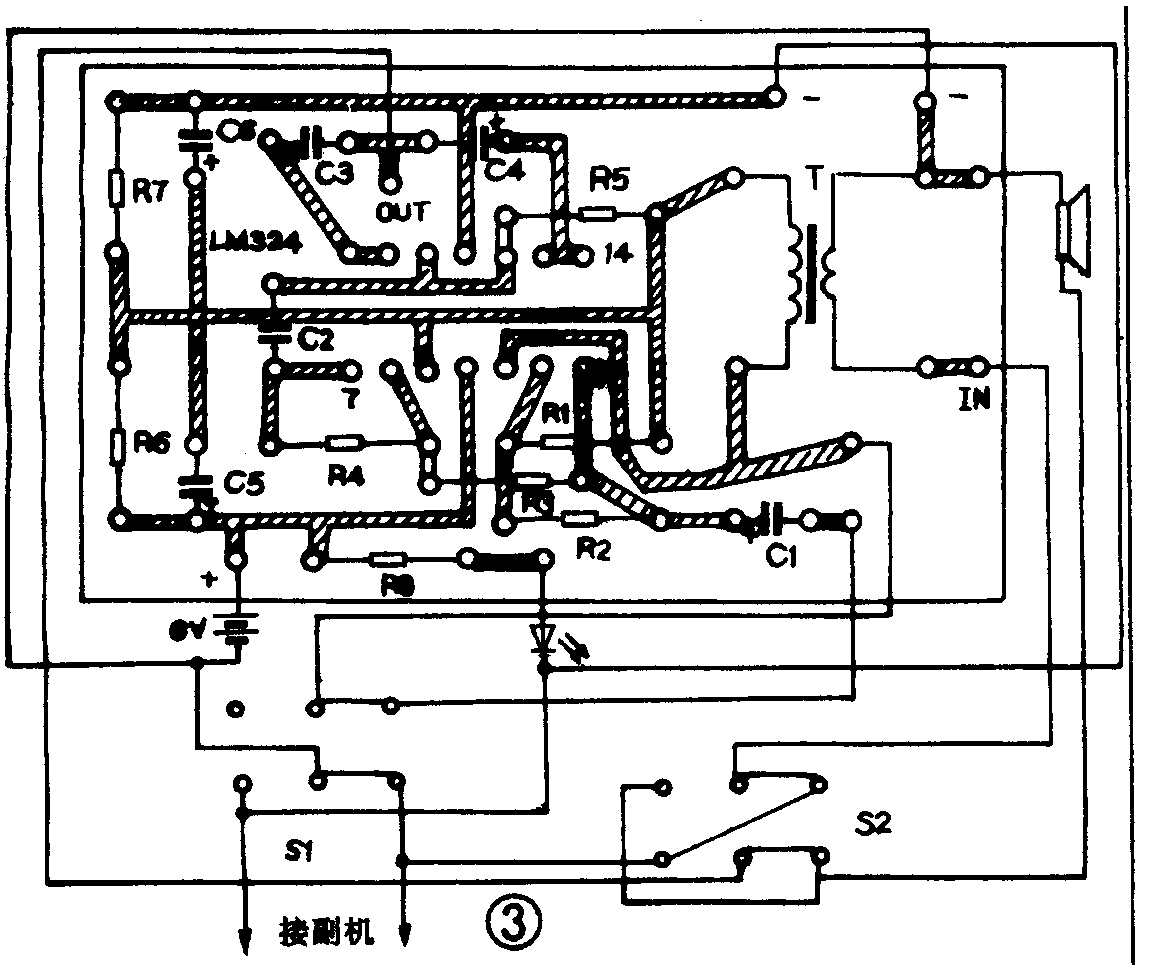

图3是60×35mm\(^{2}\)的印制板安装图。主机中除扬声器、开关及发光二极管外，其余元器件均焊在电路板上。输出变压器的次级接扬声器,初级接运放的输入端。如果输出变压器的初级有三个头，那么中间抽头空着不用。

主机的两只开关用导线与电路板相接，要仔细对照图1和图3所示的开关位置进行连接。

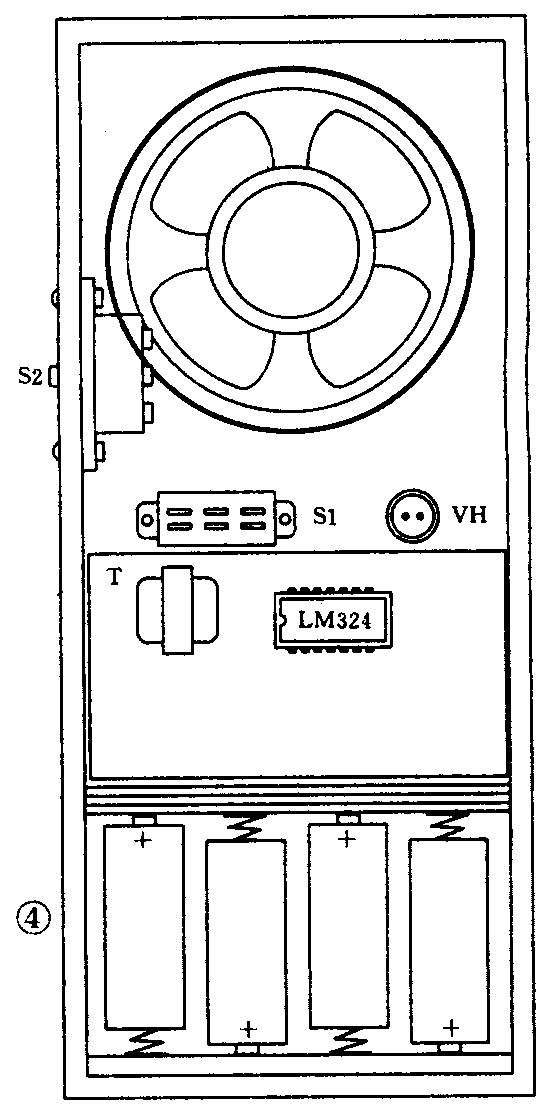

对讲电话的主机装在一个内径为170×60×20（mm）的木盒中。木盆可以用三合板制作，见图4。木盒的下部并排装着四节五号电池，电池的正负极接点用敷铜板做成，负极端均焊有一个小弹簧。电路板、电源开关、收发开关、发光二极管及扬声器的安装可参考图4。

对讲电话副机内只有一个扬声器，一个电容和一个按钮开关。直接连线焊接，不需电路板。由于电容C7是一只有极性的电解电容，所以副机与主机连接时应分清极性，不要接错。

只要元器件良好，焊接正确可靠，电路不用调整就可工作。

通过这个制作，初学者可能对运算放大器有一定的了解，加深对电子制作的兴趣。(周海)
