在使用数字集成电路时，经常需要检查一下电路的逻辑功能是否正确。下面介绍两个自制简易实验板，利用它们即可以检查通用数字集成电路的逻辑功能是否正确，还可以在板上完成数字电路多种实验，尤其适合职业高中学生使用。为了开展数字电路实验，每个实验板给出四个独立组件插座，根据需要可自行增加或减少。
一、CMOS实验板
1. 加工制作

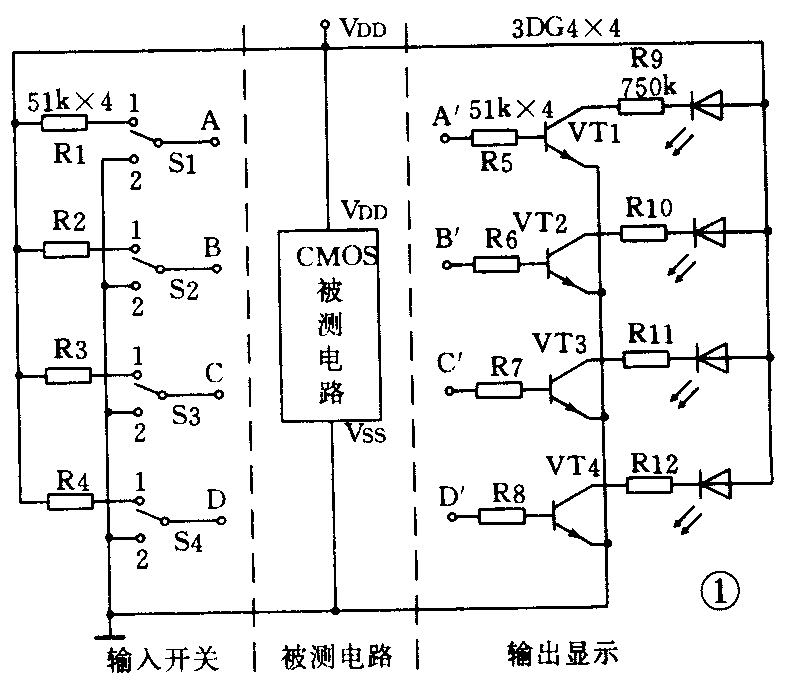

实验板原理图见图1，图中分输入开关、被测电路和输出显示三部分。其中输入开关的主要作用为被测电路提供高电平（逻辑“1”）和低电平（逻辑“0”）。当开关扳向“1”时，A、B、C、D应有高电平，开关扳向“2”时，为低电平。输出显示的作用是显示被测电路的输出状态。若输出为高电平时，点亮发光二极管VD，若输出为低电平时，发光二极管熄灭。由于CMOS电路的输出电流较小，不能直接点亮VD，因此，CMOS电路输出需经三极管组成的驱动级来点亮VD。

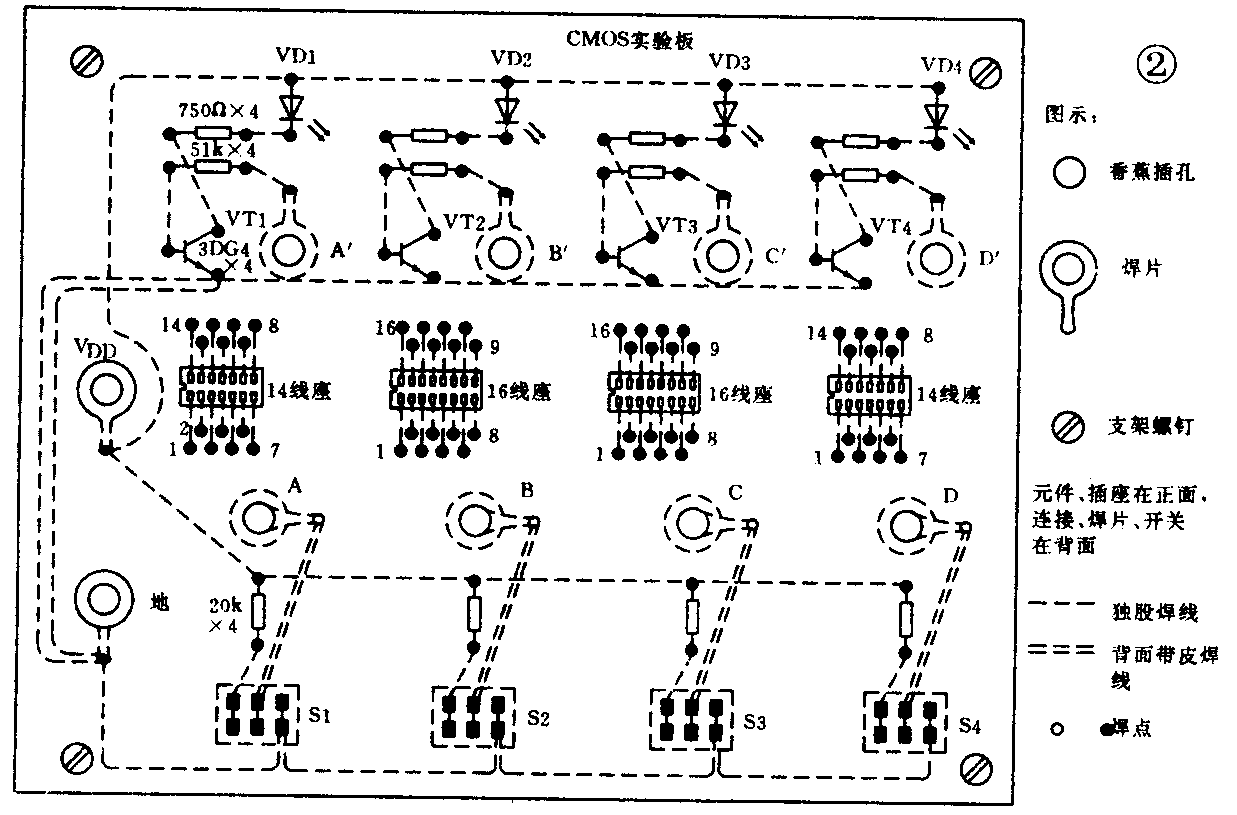

实验板外形参考图2，选用一块 200×150×2（mm）的布胶板。加工制作时，先在板的四角打4个支架孔（可用长螺钉做支架）。然后根据选用的开关，打好开关安装孔，根据选用的香焦插座，打好安装孔，根据所选组件插座打好安装孔，根据图2，打好各元件、器件的铆钉孔。（可在空余地方多打些铆钉孔，以便实验时灵活运用，图2中没画出）。
开关S1～S4可以选用单刀双掷（或双刀双掷），为了增加接触可靠性，将刀及掷并联使用，如图2中所示。甲烙铁把插座各引脚按图2所示与相应的铆钉在背面用单股线或镀银线焊接好。将电阻、发光二极管、三极管焊在相应的位置。图1中被测电路的V\(_{DD}\)和Vss可先不连接，待检测电路时再完成。
加电源检查时，先在V\(_{DD}\)插孔与地插孔间外接5V直流电压，然后用香焦插头连线连接A与A’孔，扳动开关S1，若用万用表直流电压档测量A孔为高电平时，三极管导通，相应的VD发光管发光，在开关S1的该位置侧记下标记“1”。再将S1向反方向扳动、A应为低电平（OV），三极管截止，VD发光管不亮，记下S1该位置侧“0”标记。用上述方法分别扳动S2、S3、S4、并分别记下它们的“1”或“0”标记。检查各路VD发光管是否正常，无误后实验板方可投入使用。
2.检测实例

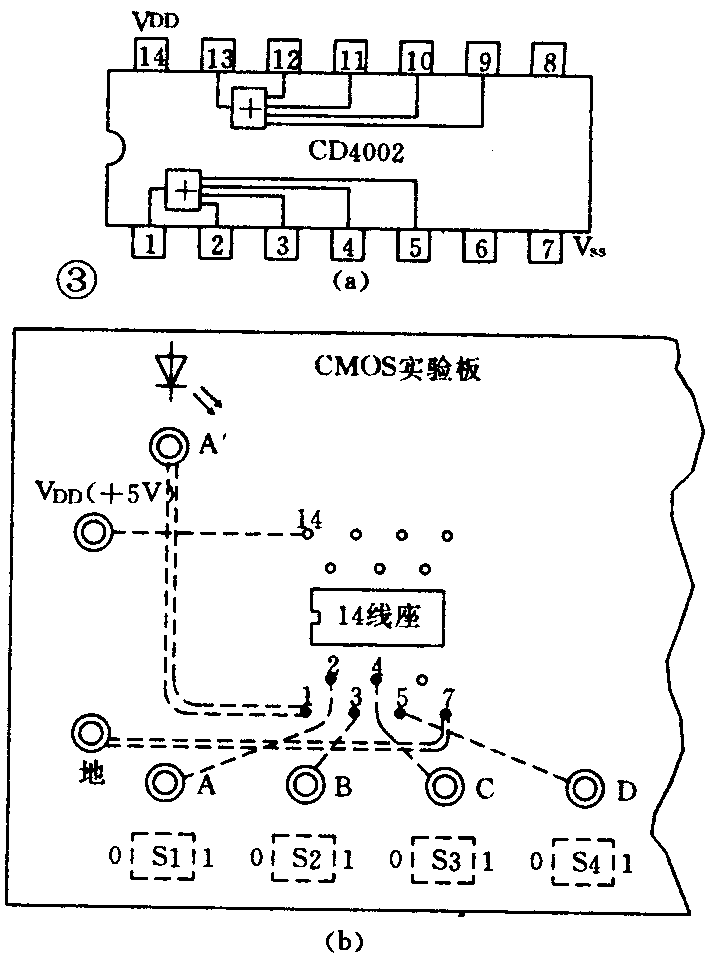

以国产双四输入“或非”门——CC4002为例，它的引脚排列如图3（a）所示。它内含二个独立的四输入端“或非”门，但V\(_{DD}\)和Vss（地）是公用的。若检测下面一个门时，按图3（b）连接：
（1）连接14脚与V\(_{DD}\)插孔，7脚与地插孔。
（2）连接各输入端引脚2、3、4、5与A孔、B孔、C孔、D孔。连接输出引脚1与任何一个显示孔如图3（b）中A’孔。
（3）在V\(_{DD}\)与地孔间外接5V电源，用万用表直流电压档检查14脚对7脚间应有5V电压。正确后关断电源，插好组件CC4002（注意定位口应与插座定位口对准），再接通电源，进入检测。
（4）按表1进行检测。从表1中可以看出：只有扳动 S1～S4于“0”位置时，即 2～5脚输入均为逻辑0，输出才为1，显示结果VD发光管发光，其它各种组合，输出都为0，显示器不亮。此结果正说明该门的逻辑功能正确。用同样的方法，检测另一个门的逻辑功能。
二、TTL实验板

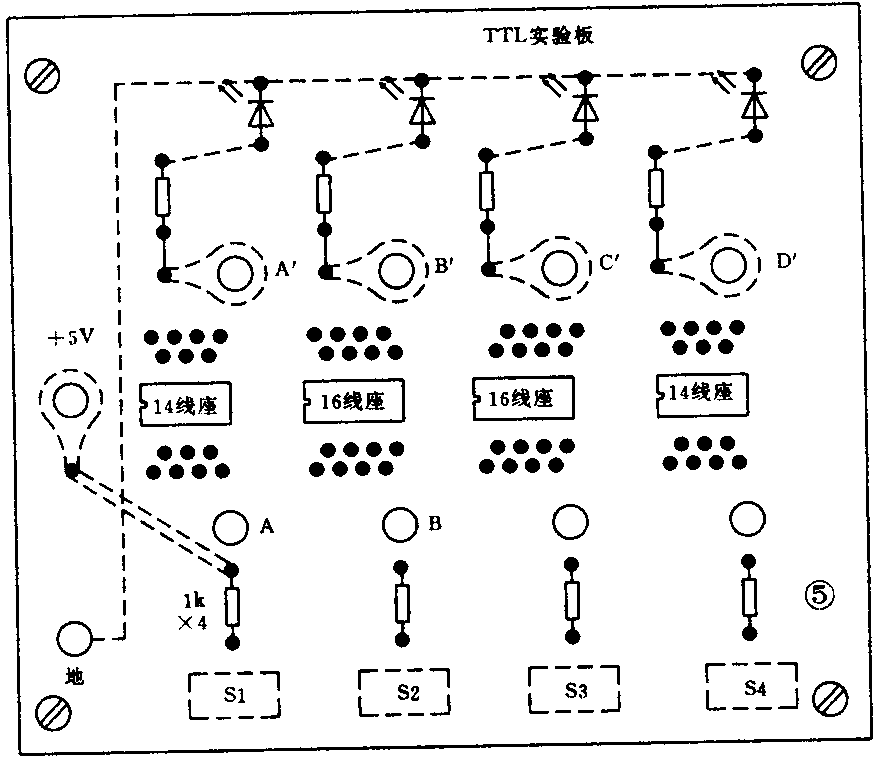

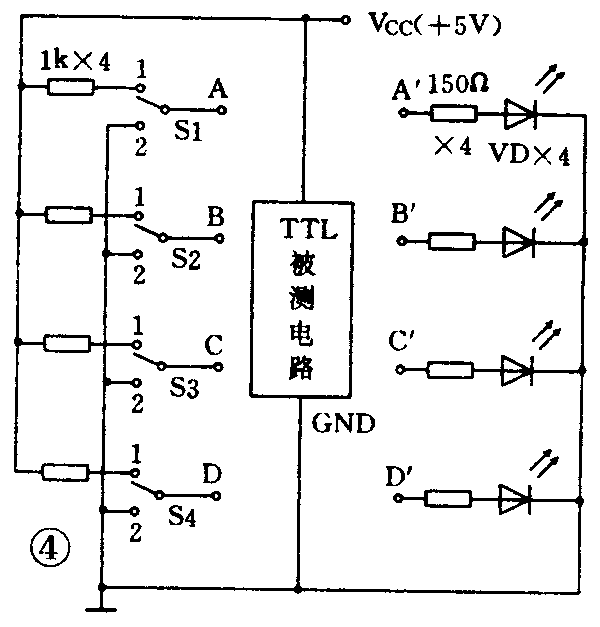

TTL实验板安装原理如图4所示。与CMOS实验板比较，省去了三极管组成的驱动级，主要是因为TTL电路的输出电流较大，可以直接点亮发光管VD。加工制作时，首先按图5进行焊接，然后按图4进行检查，无误后进行调试，其方法同CMOS实验板。检测时参照CMOS电路进行。
三、数字电路实验实例

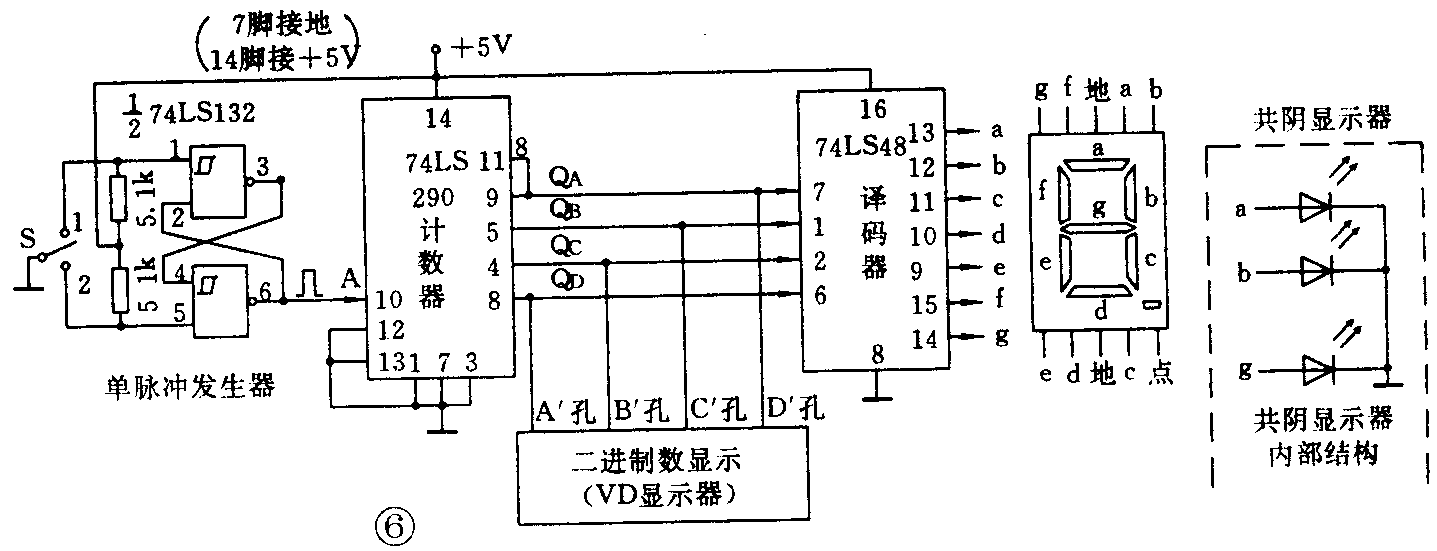

图6是由TTL电路组成的一位计数显示系统实验。图6中的数字表示各组件引脚号，显示器与译码电路间的连接将相同字母用导线焊接，该系统实验线路分五部分组成：
1．单脉冲发生器（可用脉冲信号源）
每按一下微动开关S，电路输出一个矩形脉冲信号，作为计数器的输入信号。计数器由74LS132中两个具有施密特触发的“与非”门构成（74LS132内含四个“与非”门），安装在第一个14线插座位置。
2．计数器
本例选用任意进制计数器组件74LS290按图6连接后构成十进制计数器（也可直接选用十进制计数器组件，连接按说明进行）。计数器的作用是记录输入脉冲的个数，0～9十个脉冲信号。74LS290安装在第二个插座中（16线），可将组件与定位口取齐，右边的上、下各一引脚不用，便构成14脚插座使用，注意引脚连接。
3.二进制显示

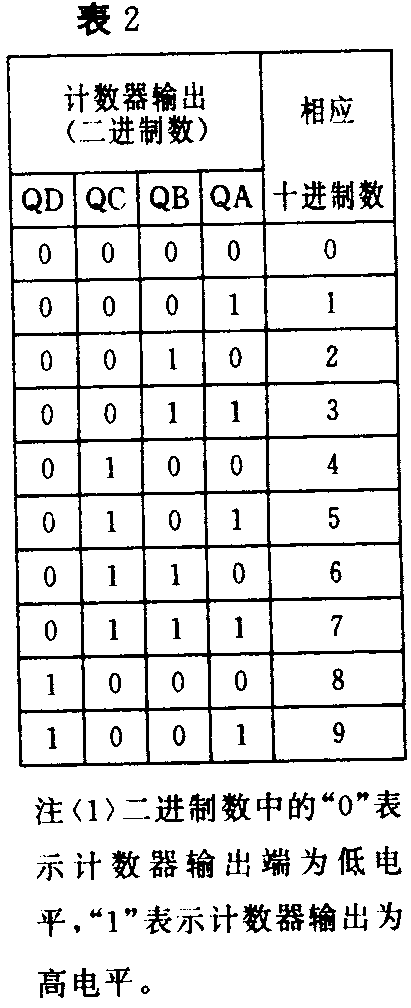

计数器输出为二进制的组合，如表2所示。二进制显示可以用TTL实验板上的四个发光管完成，按图6连接，将计数器的四个输出端分别与A’孔，B’孔，C’孔，D’孔相接。计数器输出端为高电平时，相应的VD发光管亮，计数器输出端为低电平时，相应的发光管不亮。
例如，当单脉冲发生器送出一个脉冲时，计数器输出端应为Q\(_{D}\)QCQ\(_{B}\)QA=0001。由于Q\(_{A}\)=1所对应D’孔的发光管亮，形成A’B’C’D’结果（灭、灭、灭、亮）。
4．译码器
由于二进制数的显示结果认读较困难，希望将计数结果用人们熟悉的十进制显示出来，就需要将计数输出的二进制翻译成十进制并显示出来。完成翻译任务的电路称为译码电路。本例选用七段译码组件74LS48，它可以直接驱动发光管显示器。它有七个输出端，与显示器的相应端连接，如译码输出13脚a应与显示器a引线连接。74LS48安装在第三个组件插座上（16线）。
5．十进制显示
该显示器是根据74LS48输出要求选定的，如高电平点亮字段，应选用的共阴极发光管显示器；若译码器为低电平点亮字段，则要选用共阳极发光管显示器。
如计数器输出状态为Q\(_{D}\)QCQ\(_{B}\)QA=0001时，译码器输出应为b=1，c=1其余各输出均为0。此时显示器中只有b字段和c字段被点亮，故显示结果为十进制数┆。显示器安装在第四个组件插座中，将显示器上边引脚插入插座中起固定作用，下边引脚悬空。
按图6在TTL实验板中进行实验，其中S1～S4不用。每按一下微动开关S，就应有二进制显示和相应的十进制数显示，如表2所示。
在以上两个实验板上可以检测多种电路，配合脉冲源及示波器还可开发出更多更广的实验内容。(郭桂芬)
