JGG高灵敏固态继电器（以下简称JGG），它的工作原理与本刊94年第一期介绍的“JYGW无源固态液位控制继电器”基本相同，本文不再复述。它与一般固态继电器相比较有以下特点：（1）具有很高的输入阻抗，可达到（10\(^{6}\)Ω），（2）具有很低的驱动电流（1μA），（3）具有极宽的驱动电压范围（1V～150V），（4）输入控制端可不需外加电信号，直接采用无源敏感元件（如可变电阻、光敏、热敏、湿敏等传感器），无源敏感元件电阻的变化便可控制输出交流大功率负载的通、断。控制简便，操作安全。总之，JGG能被低功率电路直接驱动，内部具有隔离装置且抗干扰能力强，可靠性高等特点，比一般高灵敏电磁继电器更为优越，工作可靠。JGG的控制灵敏度及功率增益（100～300dB）已达到较高水平。
外形及引脚功能

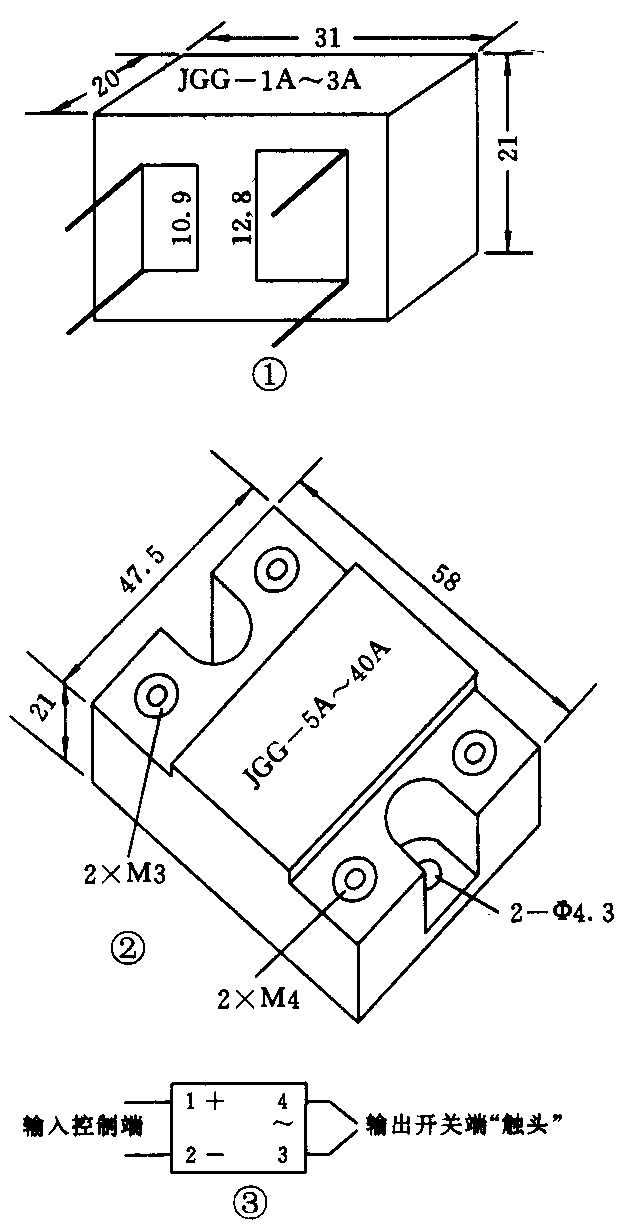

JGG与现有固态继电器一样同属于四端器件。图1为电流1～3A的JGG的外形图。图2为电流5A～40A JGG的外形图。图3为JGG的电路符号，在该图上已标明了各引脚的功能名称。

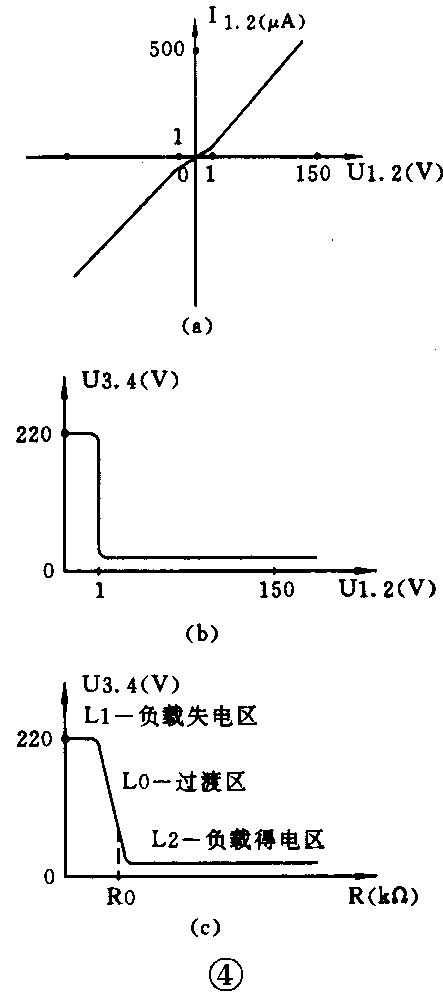

JGG的输出开关端“触头”分常闭型（B）和常开型（K），所谓常闭型（B）是指在输入控制端1、2脚输入低电平“0”时，输出开关端3、4“触头”接通，负载得电开始工作；1.2端为高电平“1”时，输出开关端3、4断开，负载失电停止工作；反之则为常开型。图4a、b为常闭型（B）驱动时的典型输入控制特性和输出控制特性。图4c为常闭型（B）电阻控制时，输人控制端外接电阻R与输出开关端的控制特性曲线。
主要技术指标
1．输出端额定工作电压U3、4为交流220V±20％，频率50Hz。
2.输出端额定工作电流为：1A、3A、5A、8A、12A、16A、25A、40A。
3．输出开关端的有功功率电压降：U3、4≤2V
4.输入控制端参数：
控制电压：1V～150V
控制电流：1μA～50
5．输入控制端1、2脚对输出开关端3、4脚之间参数：
介质耐压：≥2500V
绝缘电阻：≥500MΩ
6．由电阻信号控制时输入端切换电阻R\(_{0}\)：
.5kΩ～3kΩ
7.输出开关端的开关时间：≤10ms
应用举例
1.与5V供电的CMOS逻辑电路接口的控温接口电路
图5是选用常开型（K）负载电流20AJGG与CMOS组成的可控制交流大功率负载。CMOS电路的输出端可输出一个与交流电同步的可调占空比的方波，当占空比的比值增加时，加热器RL产生的热量增加；当占空比的值减少时，加热器RL产生的热量减少，从而达到自动控温的目的，这种控制方式有很高的控温精度。其中R1阻值选56Ω～100Ω，功率为3W；C1容量选0.047μF～1μF，耐压为400V。
2．用于高电压低电流控制系统
电路见图6，本电路的特点为：由于JGG的控制电流极低，可省去电源变压器，同时，电容C1、C2容量取值可很小，电阻R1、R2所需功率值很小，元件较易选择，成本较低。图6中C1、C2的耐压为250V，C3的容量为20μF，耐压为10伏。压敏电阻RV耐压为470V。 R3为 56Ω、1W电阻，R4为 120kΩ1／2W。
3．与KDX系列测温电子表组成数字式控温仪
KDX系列测温电子表是一块台式以1.5V钮扣电池供电的电脑数字式测温、控温器，控温范围-19℃～＋69℃，其外形尺寸为92mm×43mm×10mm，在测温方面它有两个插口逻辑电平“Hi”和“Li”输出，这两个电平可以通过表板上的按钮进行选择设定，当温度降至“T1”低温时，输出插口d脚输出高电平，当温度升至“T2”高温时，C脚（Hi）输出高电平，在设定值T1、T2之间，C、d脚均输出低电平。“Hi”“Li”在不同温度时输出端电平变化见图 7，利用“Hi”“Li”在不同温度时各自输出电平的变化便可以与JGG组成数字式控温仪，它可应用于在100℃的温度控制。

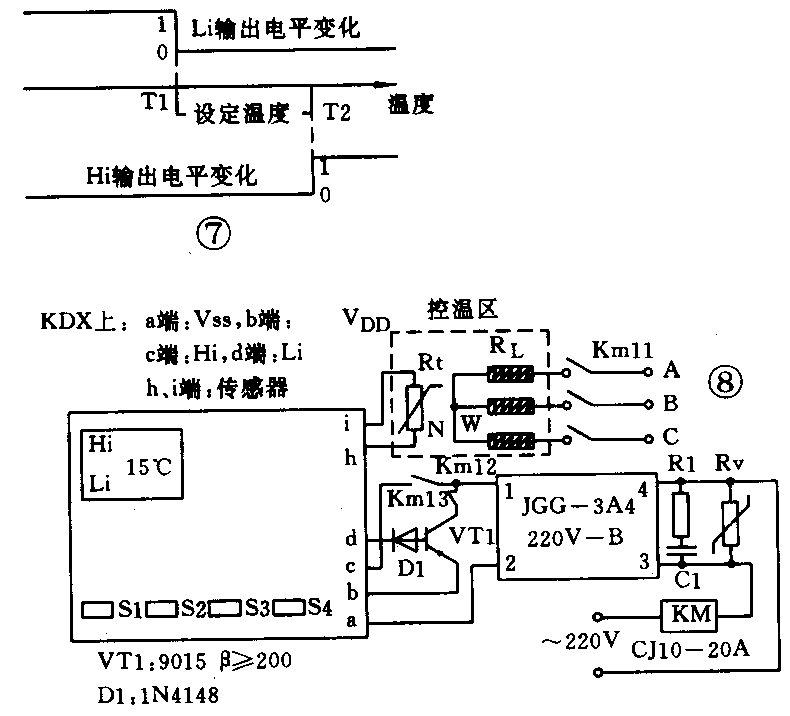

图8是利用数字式测温电子表与常闭型（B）输出电流为1A的JGG与交流接触器组成的“二点式”控制大功率三相负载控温的电路图。虚线框内W为电阻丝加热器及传感器头热敏电阻Rt组成的控温区。当控温区间W温度低于“T1”温度时，根据“Hi”及“Li”电平情况，此时C脚（Hi）输出低电平“0”，d脚（Li）为高电平“1”，b脚（电源正端V\(_{DD}\)）与d脚之间电压差低于0.3V，VT1阻断，JGG的1、2端无信号输入，所以 JGG的 3、4端导通，交流接触器KM得电，线圈吸合，主触头km11闭合，电阻丝加热，同时辅助触头km12由常开变成闭合，km13常闭触头变成断开，此时。脚输出的低电平经闭合的km12加在JGG的输入 1、2脚上，由于为低电平“0”，JGG的 3、4端仍导通，电阻丝继续加热，控温区W温度上升，上升到“T2”温度时，测温电子表C脚输出高电平“1”，通过已闭合的km12加到JGG的1、2端上，JGG3、4脚断开，KM线圈失电，km11断开，停止加热，温度降低，同时km12恢复成常开，km13恢复成常闭。在T2向T1温度过渡时，c脚d脚皆为低电平“0”，b脚d脚之间压差接近于1.5V，TV1导通，JGG1、2端仍有电流流入，JGG3、4端断开，温度继续下降，下降到T1温度时，d脚输出高电平“1”，b脚与d脚之间的压差极小，低于0.3V，VT1阻断，JGG1、2端没有信号送入，JGG3、4端导通，KM线圈吸合又重新加热，反复循环，将温度控制在T1与T2之间，从而实现“二点式”控温。将c脚与d脚对调，便可成降温控制电路。元件选择：R1为56Ω1W；C1为0.01μF／630V，RV:470V。
4．作安全交流隔离开关
见图9所示。由于控制输入端几乎不带电（小于几个微安电流），内部具有高可靠的隔离装置，输出开关端为无触点开关，因而具有操作安全，特别适合于有化学腐蚀、或需防爆以及频繁启动等恶劣环境中使用。
5．与温度计组成固态温度控制器

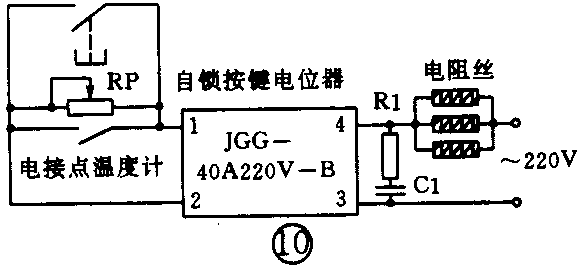

图10是用电接点水银温度计与JGG常闭型（B）40A（JGG－40A220V－B）、可调电位器、自锁开关组成的可控制4.8kw的加效控温装置。电接点水银温度计的温度可在一定范围内（一般0～300℃）任意设定，当温度上升到设定点时，水银与电接点导通，电阻为零；当温度低于设定点时，水银与电接点断开，相当于电阻无穷大，其工作原理与倒4基本相同，不同点在于，在控制端并了一个4.7kΩ的可调电位器，调整电位器使其负载工作在过渡区L0段，即可进行150V～220V电压调节，自锁开关的设置是为了在任意时刻均可让输入端短接，停止加热，而不需要关断电源。若要控制三相负载，其方法为：用三只JGG将输入端并联即可。因而采用JGG作温度控制，使用简便，精度高，控制可靠。适用于工农业控温及烘箱改造。
6．作软启动的路灯自动控制器

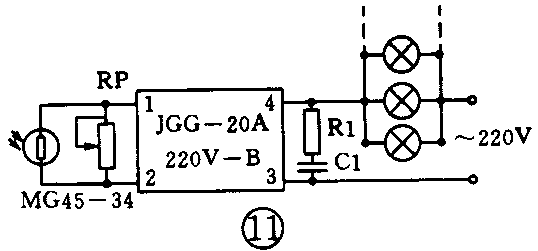

图11是路灯自动控制器电路。当外界光照较强时，光敏电阻MG45—34电阻仅几千欧，与电位器RP的并联电阻跨接在JGG的1、2端之间，因并联电阻小于切换电阻R0，负载工作在L1段（见图4c），灯泡不工作。当光照由强变弱时，光敏电阻MG45—34与电位器RP的并联电阻逐渐变大，负载工作在L0段，随着电阻变大，灯泡两端的电压逐渐增大，从而实现灯泡的软启动。当光照进入黄昏时，并联电阻大于R0，最后工作在L2段，灯泡进入正常照明状态。拂晓时的过程与上述过程刚好相反。电路中R1、C1值与例1相同。(陈光辉 徐文辉)
