在一些需要对大容量电瓶充电的地方,因充电电流很大,工作时间长,往往容易将充电机烧坏。本文介绍一种非同步式大功率充电机。其特点是:电路简单,工作稳定,调整容易。此机经长时间使用,一直很可靠。

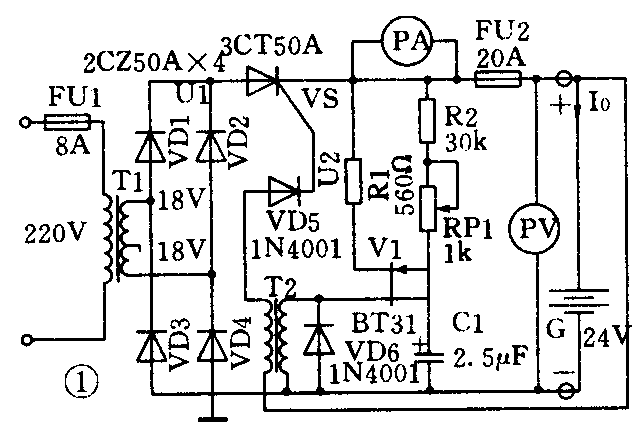

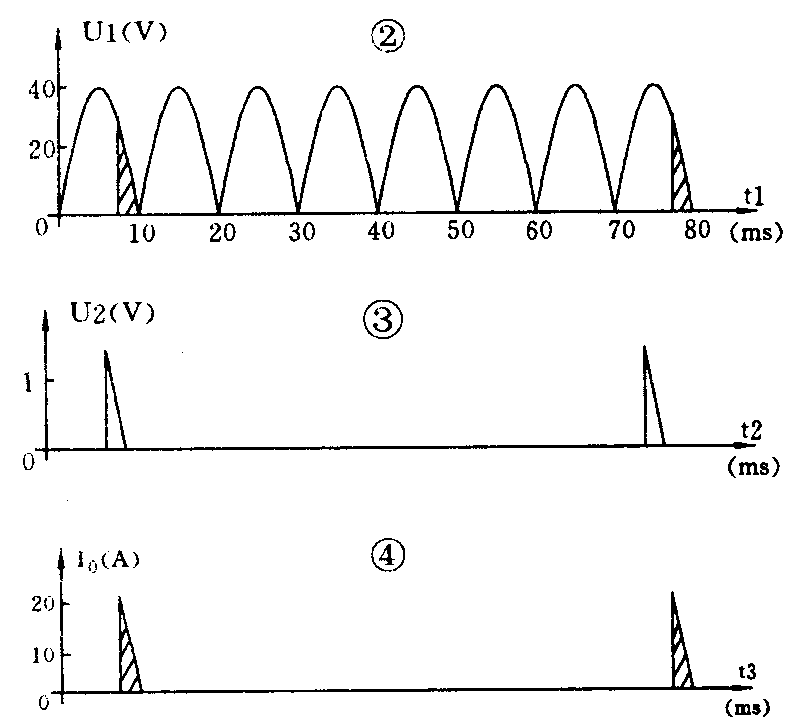

整机电路如图1所示。交流220伏经变压器T1变成36伏,经过VD1~VD4桥式整流,输出波形如图2所示。由单结晶体管V等元件组成的振荡器为可控硅VS提供触发脉冲。脉冲波形如图3所示。振荡器电源由电瓶G提供。

图1
图1 🔍原图 (644×429)
图2
图2 🔍原图 (785×718)

下面简单分析充电过程。当加上交流220伏后,因可控硅无触发信号处于截止状态,电流表和电压表无指示。只有当24伏电瓶接上后,自由振荡器开始工作,经T2输出的信号触发VS导通,电流I\(_{0}\)开始对电瓶充电,电流波形如图4。同时电流表指示出脉冲电流值。由于是非同步式充电,所以充电电流处在交流半周内最小与最大值间交替,此时电流表显示出不稳定的电流值。调节RP1可改变充电电流的大小。可控硅导通周期约是交流周期的3倍左右。因此VS的截止时间远大于导通时间,所以即使在最大值时导通,也不致于使充电机连续长时间过载。

由于是大功率充电机,所以对变压器T1,整流二极管VD1~VD4,可控硅VS要求较高,其它元件均用普通元器件均可。以制作一台300瓦充电机为例,T1可选用36伏工作灯用大功率变压器。二极管和可控硅均应选用电流和电压值分别为50安和100伏的元件。若是对12伏电瓶充电,可将T1输出改按18伏接头即可。PA为50~100微安电流表,并接在输出正端线上即可。(金曼军)
