中外合资上海新辉电子有限公司生产的伯龙HS－30型薄型袖珍调频、调幅四波段立体声收音机，具有调频立体声（FM：87～108MHz）、立体声指示、调幅中波（MW：526.5～1606.5kHz）、短波Ⅰ(SW1：6～11MHz）、短波Ⅱ（SW2：11～18MHz）、短波展宽及外接立体声耳机的功能。由于该机采用了日本东芝公司最新推出的大规模音响集成电路，所以灵敏度高、频响宽、立体声效果显著，如将耳机从插口拔出即为单声道扬声器输出，立体声自动关闭。加之其外形美观，音质优美，携带方便，可满足旅游、欣赏音乐和学习等不同需要，因而深受广大使用者的喜爱。下面对该机电路工作原理（见图）作一简要分析并指出检修方法，以供使用者参考。
一、电路原理
该机的收音系统主要由IC1（TA8127）及其外围元件组成。IC1内部除含有调幅、混频、本振、中放、检波，调频高放、混频、本振、鉴频、立体声解码、AGC等电路外，还含有调谐显示驱动、立体声指示驱动、AM／FM切换开关等附属电路。分AM／FM波段两大部分。
1．调幅（AM）部分
当波段开关SA1－1置于位置2时，SA1－2闭合，SA3闭合，此时该机处于接收调幅广播状态。
（1）调幅中波（MW）接收电路。要想使收音机接收MW波段，必须使波段开关SA2－1～SA2—5全部置于位置1。从图中看出，收音机上的拉杆天线不起作用，而SA2－2和SA2－4已将MW波段的输入电路接通，机内的磁性天线接收调幅（MW）射频信号。MW天线输入电路由可变电容器C1－a、补偿电容器C1a和中波磁性天线L′1组成。天线输入电路选择的高频调幅信号，直接送入IC1的经IC1内AM高频放大电路放大，送入AM混频器，与本振信号混频，从④脚输出AM中频信号。这里本振电路由可变电容器C1-b、振荡线圈T1及IC1内部的本振电路等组成（半可变电容C1c作为短波展宽微调用），本振回路产生的本振信号经SA2—5加至IC1的。
AM中频信号经过T5、CF2组成的465kHz中频信号选频电路选出后，从IC1的⑦脚送回到IC1内部中放电路，先进行中频放大然后经过AM检波电路检波，检波后的音频信号须再经IC1内音频放大电路放大，再从IC1输出。输出的音频信号经C14耦合到 IC1的，又送入IC1的内部。IC1的脚接入低通滤波器，同时还具有单声道／立体声控制功能。当SA3断开脚电压为1.6V时，解码器开始工作，解调出立体声信号。现因SA3闭合，脚电压为2.7V，所以解码器停止解码，从～只输出两路单声道信号。
从、输出的音频信号经R10、R11、C23、C24及音量控制电位器RP2加至小功率双功放IC2（TDA7050）的②、③脚，在其内部再放大后，从IC2的⑥、⑦脚输出，经C26（220μ）、C27（220μ）耦合推动扬声器或耳机发声。
（2）调幅短波（SW）接收电路。要想使收音机接收SW1、2波段，必须使波段开关SA2－1～SA2－5全部置于位置2或位置3。此时，波段开关SA2－1将机上的拉杆天线与输入回路接通。SW1、SW2的天线输入回路由天线线圈 L′2、L′3、电容C1、C2、C3、C4和可变电容器C1－a、补偿电容C1a组成。输入电路所选择的高频调幅信号仍经SA2－4送入IC1的。
SW1、2波段的本振电路由可变电容C1－b、补偿电容C1b、振荡线圈T2、T3及IC1内部的本振电路组成，振荡信号经SA2－5加至IC1的。因IC1内部短波段的高放、混频、中放、检波和音频信号放大等电路与调幅中波段的电路公用，故信号流程与MW波段相同。
2.调频（FM）部分
当波段开关SA1－1置于位置1时，该机处于接收调频广播状态。电台信号经带通滤波器BPF滤波后，送入IC1①脚（FM高放输入端），信号在IC1内部的高放电路被放大后，再由IC1外接的可变电容C2－b和调谐线圈L1等组成的调谐回路选择出高频信号，并送到FM混频电路。接入的C2－a和L2等组成了FM的本振回路。本振信号与高频信号混频后产生10.7MHz的中频信号，由IC1的③脚输出。③脚输出的中频信号，经T4和CF1选频后，送给IC1⑧脚进行中频放大。FM中频信号在IC1中放大后，送入FM鉴频器鉴频，鉴频后的音频信号也是由IC1的输出。
FM接收电路的音频放大电路与AM音频放大电路完全相同。只不过IC1内部因有电子开关进行波段转换，外接的SA1－2～SA3均须断开，IC1的脚电压下降为1.6V，解码器开始工作，IC1、输出的是立体声信号，接在IC1脚上的LED给出立体声指示。
二、故障与检修方法
1．完全无声
收音机发生这种现象，说明电源供电电路、音频放大和输出电路有故障，可采用如下办法检查：
（1）断电检查：

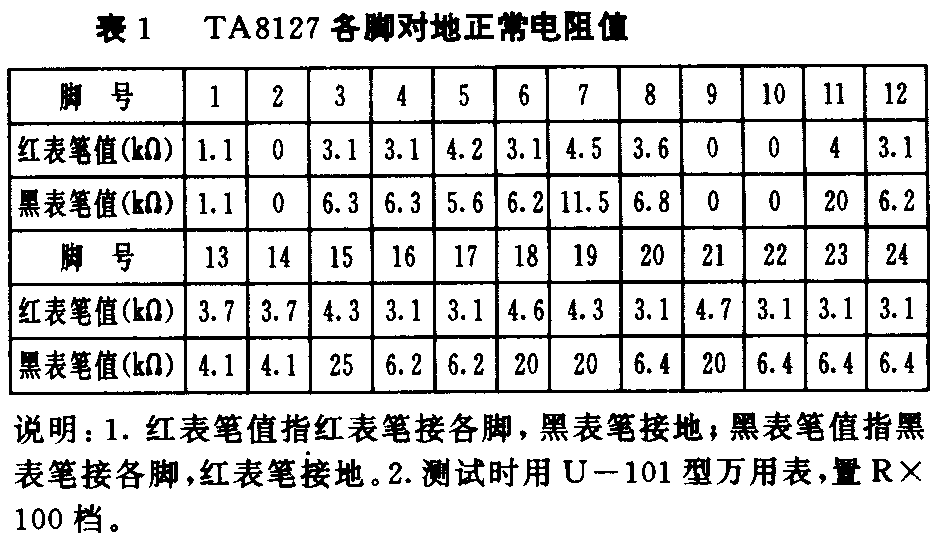

1）电源正极与负极之间的正反向电阻。即取出电池，接通电源开关，将万用表置于 R×10档进行测量。正向电阻的正常值约为410Ω，反向电阻约为1kΩ。如果正反向电阻均为无穷大，有可能是电源连接线断路，电源正负极片氧化。如果正反向电阻远小于正常值或为零，可能是滤波电容C25（220μ）短路或IC内部短路。通过测量IC各脚在路正反向电阻值可判断IC是否损坏。IC1、IC2各脚在路正常阻值如表1、表3所示。
2）扬声器及连接线或耳机插孔弹片是否断路或接触不上。
3）音频输出电容C26、C27是否开路，C28、C29是否严重漏电。
4）音量控制电位器是否损坏或断线。
（2）加电检查：
1）收音机的静态电流。即装上电池，接通电源，将音量关至最小，测整机电流，正常值应为12.5mA左右。如测得的电流值远大于12.5mA，说明机内有短路故障，可能是C25严重漏电或IC损坏。如测得的电流远小于正常值，可能是IC2损坏。
2）功放电路。用万用表表笔触碰IC2的②、③脚，如扬声器有干扰声，说明 IC2工作正常，否则必有故障。IC2各脚电压的正常值如表3所示。在IC2以后的电路工作正常时，再用表笔依次触碰IC1的、，据扬声器内有无干扰声就可以判断检波以后的信号通路是否正常。
2．中、短波收音正常，调频波段无台
引起这种故障的原因是由于 FM／AM转换， FM高放、中放输入，或FM振荡、鉴频有问题，调频电路没有工作。可按照下列步骤检修；
（1）先测IC1的⑧脚和电压，以判断调频中放电路是否正常。如电压正常，则应考虑CF1是否失效，如临时没有10.7MHz中频陶瓷滤波器，可用6.8～27pF电容代用。另外与外接的C14等元件是否正常也要检查。
（2）测IC1的脚电压，以判断鉴频器电路是否正常。如该电压不正常检查外接元件R7和 L′4。
（3）测 IC1的电压，以判断调频振荡器是否起振。如该电压不正常，应查外接元件L2、C16、C30等。
（4）测IC1的电压，以判断高放电路是否正常。如电压不正常，应检查调谐线圈L1有无焊接不良或断路，C17、C2-b是否损坏。如外围元件均无问题，则考虑更换IC1。
3．调频收音正常，但中、短波段无台
对调幅无电台应重点检查 FM／AM转换、AM振荡、AM中放输入电路。具体步骤是：
（1）修复或调换调频、调幅转换开关SA1—1～SA2—1～SA2—5，使各档位置接触良好。
（2）测IC1的⑤、⑦、电压，如与表1中值相同，说明IC1内的调幅中放电路工作正常。如果某一脚电压不正常，应仔细检查该脚的外接元件有无损坏。例如，⑤脚的外接电容C21、C22等。如果外接元件良好，而各脚电压不正常，说明是IC1损坏。
（3）测IC1电压来判断调幅振荡电路工作情况。如电压与表1中值不符，就说明调幅振荡回路元件存在故障。比如调幅输入、振荡连 C1—a、C1—b漏电或容量变化，振荡中周T1、T2、T3失效或断路及IC1内部调幅振荡级损坏等。只要按电路图仔细检查，就不难排除故障。(张永生)
