例一，故障现象：按下电源开关后，多功能显示器上字符严重缺划及显示光亮度很暗淡，再按影碟托盘排出键及其它功能键均无作用，数秒钟后电源自动保护关机。

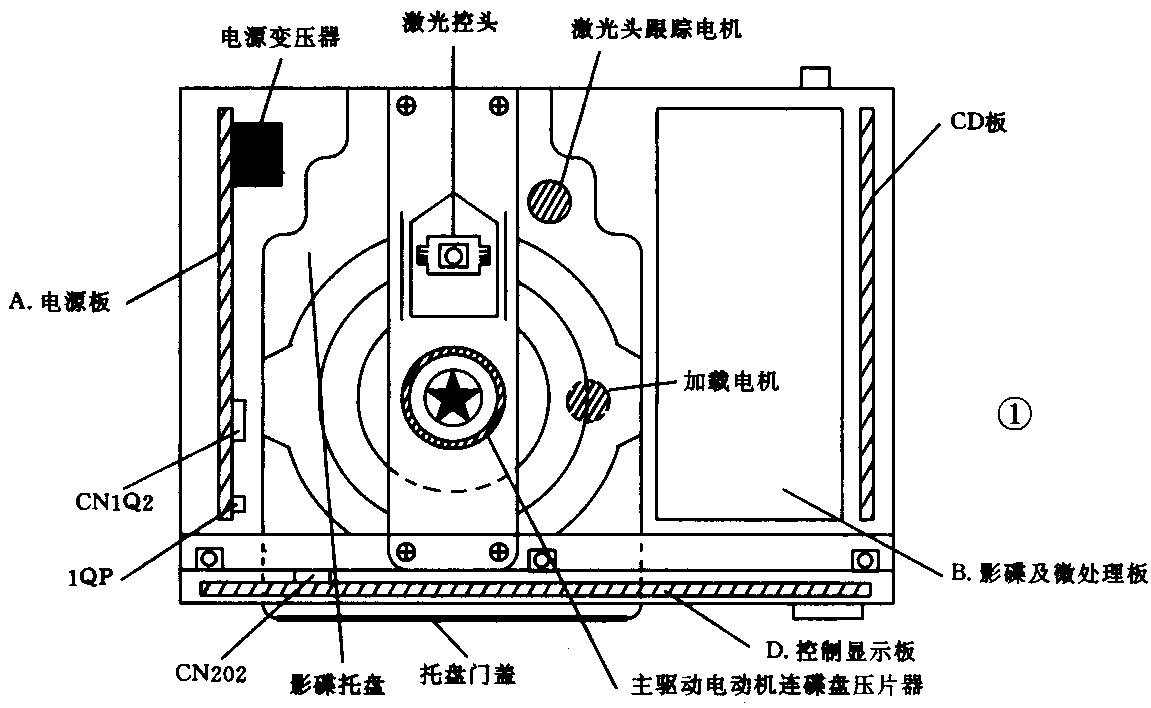

检修方法：根据多功能显示器上字符严重缺划及自动关机保护的现象，估计是机器内部供电电源不正常所致，因此必须先检查其电源板的输出端各组电压是否正常。如图1所示，电源板上共有两个插件：一是CN1Q2，上面标有：BRK、ACC、GND、GND、－5V、＋5V、GND、＋12V、－12V、GND、＋12V；另一是1QP，上面标有：EVER、＋5V、GND、-27V、AC、AC。测量结果为-12V、＋12V正常，其余电压均无。再从缺电情况看，产生故障有两种可能：一因电源板上某一元件损坏；二因机上某一电路发生短路。这时可将电源开关关闭，用万用表（MF－30型)R×10档，对其电源板上的元器件进行直流电阻值的估测，重点检查IC201、IC202速溶性过流保护元件、电源输出管Q1、Q2、Q3，稳压管D22、D23、D24、D25是否正常。再测插件1QP－27V对地的内阻，正反向均为150Ω。又在同一型号工作正常的影碟机中实测其-27V的对地内阻，正向为2kΩ至∞，反向为∞。两相对照，差异很大。顺着电源输出端的排线带检查，该组电源通往多功能显示器及控制面板的插件CN202。
由于电源供电不正常，加上控制系统失灵，无法将影碟托盘门盖打开。如不打开门盖，前面框板是没有办法拆开的。在拆卸时应注意，前面框板被影碟托盘门盖卡住，只有将托盘向外推出后，再取下门盖下的螺钉，才能把前面框板取下，不能用手硬拉托盘。因托盘下均是组合齿轮机构，稍不小心，十分容易损坏塑料齿轮，扩大故障。这时可将托盘前右下侧加载电机皮带轮，用手顺时针旋转。在旋转过程中可以同时观察到，影碟机加载、卸载工作过程为：碟盘驱动电机支承器上升、激光探头由后向前移动后上升、支承器下降、激光探头下降后向后移动、托盘门向前推出。托盘门推出后取下前面框板，再检查驱动转换电路PD0133B。该电路为方形四排八十脚集成电路，焊接十分精细。测PD0133B脚为0V，正常时约为-30V，手摸电路严重发烫，将电流表串入电路电源回路内，测得电流大于300mA，正常值约为60mA，将-30V电压脱开负载其余电压均正常，多功能显示器为满屏显示。用测量直流电阻值及直流电压、电流的方法，推断是集成电路PD0133B内电路损坏而引起故障，更换同型号集成电路后，工作恢复正常。
例二，故障现象：接通电源后，加载、卸载均正常，接重放键，影碟盘不转动，或转动一会儿就自动停下；有时虽能转换碟盘，但拾取信号不正常，影碟跳槽、速度慢、碟盘抖晃。
检修方法：从现象看电源供电系统及微处理系统工作基本正常，只是信号拾取、机械系统出现故障。

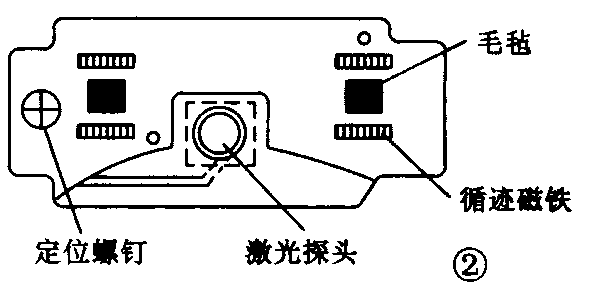

遇到这种情况，多数原因是由于影碟机上的激光探头（如图2所示）、红外线发光管及光敏管表面脏，及影碟盘本身脏。检修时应打开机盖，根据图示，用少量无水纯酒精及麂皮轻擦激光头和红外线发光管表面。注意在擦时动作一定要轻，因为激光头周围有循迹线圈，导线很细极易碰断。在处理影碟表面时，不要顺着其记录信号纹路圆弧方向进行，而应在与之相垂直方向进行。如碟盘过脏可用一些中性清洁剂（蒸馏水）等擦拭。经过处理后，重新通电后按重放键，影碟转动，图像、伴音均正常。
如遇速度慢、碟盘抖晃，多功能显示器计数器数字乱跳等故障，可以先检查碟盘是否变形，对变了形的碟盘则用两块平板玻璃进行挟压，数天后能恢复平整。对于机器所出现的故障，可以将碟盘压片器拆开（如图3所示），对压片器内的滑动珠注油，擦去所生的乡锈，调整压簧及压板螺钉。在调整时可以开机观察多功能显示器上计数器的计数是否正常，也可以利用液晶数显表，通过调整压片，使其在计数时能同数显秒表计时同步。通过上述处理故障一般即能消除。(李可为)
