问：在检修一台日立VT－M747E（DH）型录像机开关电源电路时遇到困难，想拔出插件PG1001插头进行检修和测量电压（否则很不方便），但有的书刊介绍开关电源空载测量会使器件受损，故需插上PG1001测量电压，这是否正确？能否接假负载进行测量和检修？（上海 孙荣）
答：日立VT—M747E开关电源的A5V支路对地接有电阻R1066（47Ω）等元器件，因此拔出插件PG1001后开关电源并非空载，而且仅流过R1066的电流便有100mA左右，所以可以拔出PG1001插头单独检修和测量电压。由于负载较轻，各输出电压有所升高，正常值如下：①—7V，②—62V，③—20V，④—0V，⑤—50V，⑥、⑦—7V，⑧、⑨两端间—7V，⑩—0V。检修使输出电压大体正常后便可接上负载试机。（德沅）
问：一台熊猫3608A彩电当屏幕上出现亮景时，一切正常；当屏幕上出现暗景时，图像翻滚或抖动，此时调节场同步电位器，可瞬时稳住。调节亮度、对比度电位器，故障依旧。接收弱信号时，无上述故障。不知何因？（安徽 金学东）
答：首先应分清故障所在的部位。若在VHF或UHF频段出现这种现象，一般情况下是高频头出现故障，应更换高频头。若在VHF和UHF频段同时都出现这种故障现象，一般情况下是RF AGC电位器RP220虚焊或接触不良。检修时可用手推压RF AGC电位器，看图像有无变化，若有变化，说明RP220接触不良，应更换一个新的。若RP220无故障，可调节RP220，看图像有无变化，能否调到图像正常。在调节该电位器时，请记住原来的位置。若调不出正确图像，再检查RF AGC滤波电容C216、C217，从D7680AP脚至高频头AGC端之间的各个电阻。若正常，一般是D7680AP内部的RF AGC电路有问题，更换D7680AP，故障排除。（刘松和）
问：一台NV－G7录像机重放时，监视器上突然无图无声。清洗视频磁头后接着重放，屏幕上复盖一层均匀的雪花噪波。经检查发现一个视频磁头已破损，后从NV－370录像机磁鼓上拆下一个好的视频磁头代换，并且细心调整磁头安装角度和磁头尖突出量，重放时故障依然存在，请问故障在何处？

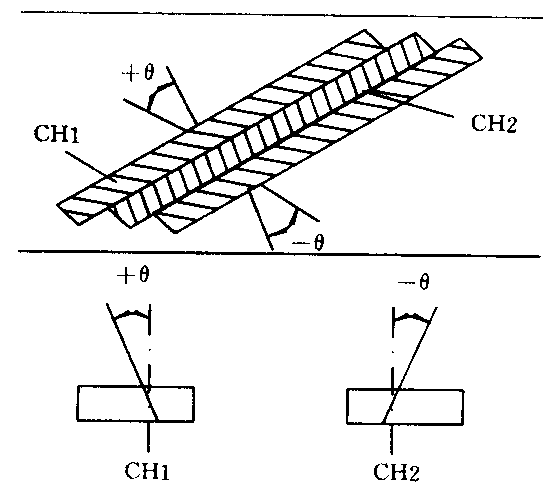

答：由上述现象来看，问题是因刚换上去的这个视频磁头与原磁鼓上一个好的视频磁头方位角倾斜方向相同所造成的。大家知道，VHS录像机采用方位角记录方式，磁头的缝隙与磁头旋转的垂直方向偏离一个角度θ，即CH1磁头有+6°的方位角，CH2磁头有-6°的方位角，如下图所示。如果安装在磁鼓上的两个视频磁头的方位角倾斜方向相同，重放时另一个视频磁头就不能正确拾取磁带上的视频磁迹信号，于是出现上述故障现象。换上一个与原磁鼓上安装的方位角倾斜方向不同的视频磁头（即如果原磁鼓上好的一个视频磁头颜色标志是绿色的，那末换上去的一个应是无色的），然后细心调整磁头安装角度和磁头尖突出量，机器就能正常工作。 （黄福森）
问：一台福奈VIP-1000型放像机，磁鼓转速过快，不知如何检修？（云南 孟进军）
答：鼓电机转速过快，说明磁鼓电机驱动部分失控，故障原因应该在鼓电机速度伺服电路。这部分电路应重点检查测速器件FG线圈。该机FG线圈在下鼓内，通过接插件CL－l③、④脚引出。在主电路板上，CL—1插件的7个引脚分两组放置，其中①～④脚为一组，⑤～⑦脚为一组。正常情况下③～④脚所接的FG线圈阻值为20Ω左右，若测得③、④脚阻值为∞，则说明FG线圈已开路。小心打开下鼓，找到FG线圈引线（两黑线），测其是否呈开路状态，一般多为其中一焊点脱焊，补焊后故障即可排除。（聂元铭）
问：一台康佳T920C彩电无法记忆预选电视节目，换存储器MN1220，故障不变，是否CPU（MN15245）损坏？（广东 罗云光）
答：维修实践表明，R403、R630、R604、R605、R606、R607、R608、R610、R6ll、R612开路，MN1220的工作电压（－30V和5V）不正常及 CPU（MN15245）损坏均会产生无法记忆的故障。不过，失去记忆的另一个更常见而又易被忽视的原因是记忆（MEMORY）按钮S606内部接触不良。预选好电视节目后按此记忆钮，实际上并未接触（接触良好时，按一下此钮屏幕上字符会闪动一下），CPU的脚收不到记忆指令，MN1220则不会记忆。修理时最好更新S606按钮，无新品更换时也可滴一滴纯酒精，反复按动此按钮，故障可立即排除。（汤志成）
问：一架SONY FX－16袖珍随身听最近以来声音有些闷，清洗了磁头、压带轮，情况仍不见好转。不知如何打开维修，望指教。（南京 迟向东）
答：在外壳无紧固螺钉的情况下，可找“－”字小改锥强行伸入后盖与机壳之间，寻找固定销钉就会很快打开后盖。一般情况来讲，随身听的后盖打开后也不能将机心取出，这是因为机心借助两个螺钉固定在机壳上，而这两个固定螺钉在磁带仓盒内。故此还需将磁带仓盒的底部左、右两个固定的钩轻轻向中间推动取下，方能旋转螺丝，拆卸机心。（蒋秀欣）
问：一台日立TRK－7400W收录机，中波收不到什么广播信号，经查是中振线圈内部断线，在没有相同中振可替换时可采用什么办法？（北京 周立贤）
答：各种型号的收录机采用不同的中振线圈，损坏后市场上不会有成品出售。为了让已坏收录机恢复功能，可采用自己重绕的方法来解决。把断线中振拆下后，先将接管脚的引线做好记号，记在纸上，然后将线圈的漆包线拆开，记住圈数与绕线方向，最后用相同线径的高强度漆包线按原先绕线方向绕上相同的圈数，再将引出线用双面刀片小心刮净上锡，焊在中振管脚上，引线应留稍长些，贴边引出，最后用石蜡或蜂蜡在铬铁上融化后封住线圈防潮。一般中振线圈断处多数在引出线与管脚之间，是被磁帽卡断的（系调整时过分旋到底部所致），只要设法将断线处小心用刀片刮去漆上锡，用一根极细引线（多股线中的一根）将断头接上即可。（张国华）
问：一台SONY收放机，调谐器转动不能改变电台，打开机壳调微调电容能改变电台，不知怎样修复？（广东 罗昱昆）
答：收音机输入回路中，调台的可变电容器及其微调电容是并联连接。调谐器转动不能改变电台，调微调电容能改变电台，说明这个并联支路没有短路。调谐器转动不能改变电台，说明可变电容器的电容量没有变化。这可能有两个原因：其一，调谐器转动时，调谐机构某处打滑，可变电容器的动片没有动作；其二，可能是可变电容器内部损坏，需要换新的。（霄明）
问：有三只晶体管收音机上用的变压器，因标记不清,不知哪只是推挽输入、推挽输出和OTL功放输入变压器？（向平）
答：（1）先从变压器上的抽头上判别。OTL输入变压器初级一组线圈2个头，次级是两组对称线圈4个头，它共有6个线头。推挽输入变压器初级一组线圈2个头，次级一组线圈带有一个中心抽头，次级线圈一组2个头（也有3个头的，它们是0、4Ω、8Ω）。(2）用万用表电阻档测各组线圈直流电阻判别。推挽输入变压器初级线圈直流电阻约800～900Ω，次级线圈直流电阻约200Ω，中心头到线圈两头约100Ω。推挽输出变压器初级线圈直流电阻约几欧～几十欧，中心头到线圈两头为一半。次级线圈直流电阻为lΩ。OTL功放输入变压器初级线圈直流电阻约为240Ω，次级线圈每组直流电阻约95Ω。另外再用R×10k档测各头与铁芯，线圈与线圈间绝缘是否良好。（倪耀成）
问：一台收录机低放部分的一块集成电路损坏，其型号为SF404，请问用什么型号的集成块可以代换？（山东烟台 孙显红）
答：SF404是上海无线电七厂生产的音频功率推动电路，目前尚无其他集成电路可直接代换。建议你选用一块市场上常见的TDA2030A功放集成电路，再按附图组装一块功放板，然后将原机低放部分代换掉。实践证明，此方法经济实用。（邱慧远）
问：一台调频调幅四波段收录机，现中波、短波均收不到电台信号，怀疑集成块LA1210损坏，但购不到新品又不能肯定，请问如何判定该集成块是否损坏？并请提供该块的代换型号，内部电路结构和各脚用途说明。（西安 王刚）

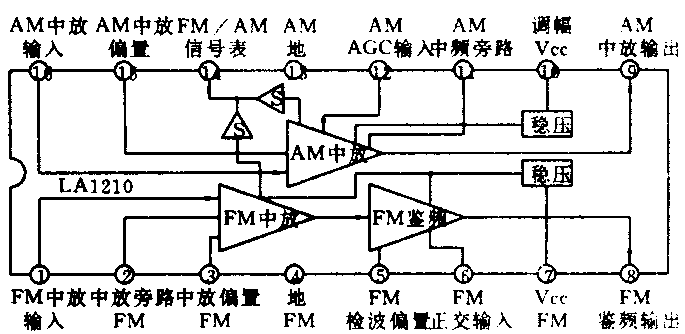

答：LA1210是调频调幅中频放大电路，其内部调频（FM）和调幅（AM）电路各自独立，如果AM部分电路出现故障，则一定收不到中短波电台信号；但是收不到中短波电台信号并不能肯定就是该集成块的问题。判断方法是：首先测量10脚直流电源电压是否正常。若正常，将波段开关置于中波或短波，音量电位器旋至适中位置，用万用表R×1档黑表笔接地，红表笔碰触集成块的16脚，此时扬声器中若发出干扰声说明集成块基本正常，问题出在前面的混频或高放电路中；若无干扰声，则进一步用红表笔碰触AM中放输出端9脚，若仍无干扰声，问题出在检波以后电路；若有干扰声应进一步检查集成块外围与AM有关的元器件是否正常。若外围电路均正常则可肯定LA1210已经损坏。该集成块的直接代换型号为：D1210、LA1210P和LA1210AP。其内部电路结构和各脚用途说明见附图。（文化）
