认识和使用国标图形符号(2)

第（l）讲中我们初步介绍了国家标准图形符号的特点以及识别没有极性的两端元件符号的方法。这一讲向初学者介绍有极性元器件以及多引出端的元件的符号及特点，以帮助初学者认识符号和使用这些符号。

答：有极性的元器件实物的引出线，有正极引线和负极引线之分，因此反映在图形符号上有正、负极的标记。作为初学者看到此类符号后，先认清哪个是正极标记，哪个是负极标记，然后再把符号与实物上引线准确对应起来，这样在安装或焊接时才不会出错。

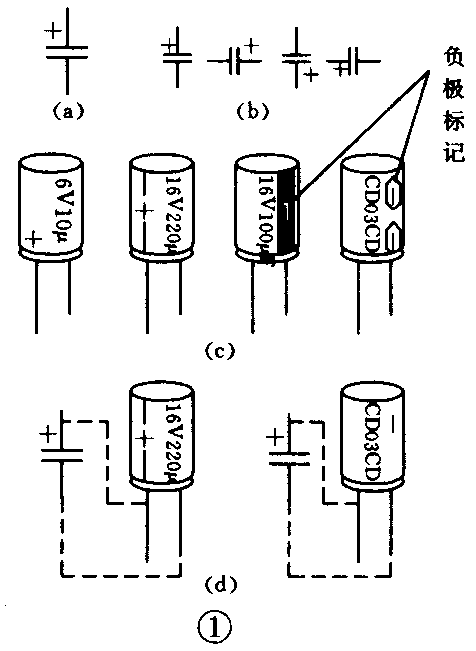

图1（a）所示是电解电容器的符号，左上方的“＋”就是正极标记，表示符号中靠近它的引线为正极引线，另一根则为负极引线。电解电容器的符号可以从4种不同方位来画，详见图1（b）。我们再看看图lc所示对应的电解电容器实物，其中左边两只电容器用“＋”号标记，表示靠近它的这根引线为电容器的正极引线，另一根为负极引线。一般正极引出线比负极引出线长。图1（c）右边两只电容器上用“－”号表示电容器的负极引线，另一根为正极引线。弄清符号上和实物上正、负标记之后，就可按图1（d）所示把符号实物对应起来。图中虚线是我们加上的（以下叙述中也如此）。在焊接或安装时就应把电解电容器的正极引线接到电路板上对应的“＋”号位置上。

图2（a）是晶体二极管的符号，等腰三角形底边上引线，表示二极管正极，等腰三角形顶端那边的引线表示二极管负极。记忆时可把三角形看作口朝上的漏斗，液体从上流下，正好和电流从正流到负的规律一致。二极管的代表字母为V或VD。

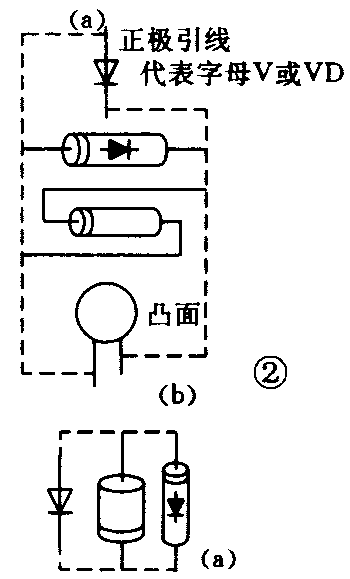

图2（b）为常见的3种二极管实物上正、负极的标志方法，最上面的一种是直接用二极管的符号标志，即三角形一边的引线为二极管的正极，中间的一种有颜色圈的一边引线为二极管负极。下边一种为半球形的二极管，当半球面对着自己，左边的管脚为二极管正极。图2（c）为符号与实物对应情况。

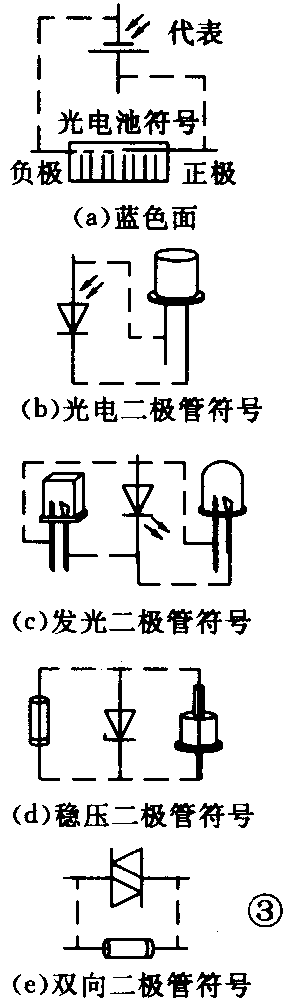

根据上述认识二极管符号的方法，很容易记住发光二极管、光电池、光敏二极管等多种二极管的符号，图3（a）（b）（c）（d）（e）画出一些二极管的图形符号和其相对应的实物，以帮助记者记忆。这些二极管的代表字母为V或VD。

答：晶体三极管有三个电极，要弄清各电极的名称以及符号中标记，还要搞清实物中此三个电极的排列规律，把实物和符号正确相对应，这样在实际使用和安装时才不会出错。

图4（a）为晶体三极管的图形符号，注意符号中仅画出三个电极而不画外壳。集电极用字C表示，发射极用字母E表示，基极用B表示。NPN型管的符号中发射极箭头朝里；PNP型管符号中发射极箭头朝外。三极管有硅管和锗管之分，但在图形符号上没有差别，只能从型号或文章说明中来区分。

图4（b）画出一些三极管的外形，尽管这些管子有大有小，形状各异，电路图中均用图4（a）所示符号表示。现在市面上出售的三极管，管脚排列有按E、B、C顺序；B、C、E顺序及E、C、B顺序几种情况，使用时，必须把符号和实物管脚对应，如图4（C）所示，这样才不会出错。

三极管在电路图中代表字母用V或VT表示，如有多个三极管，可分别用VT1，VT2……表示。

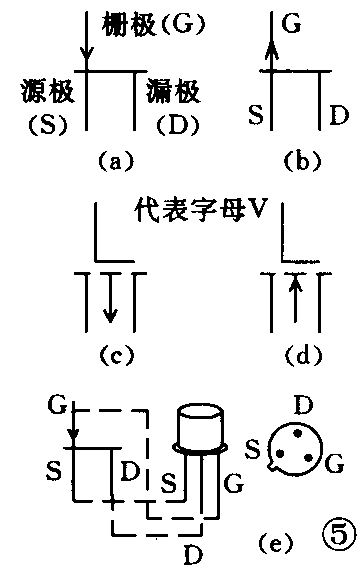

图5（a）为N沟道结型场效应管符号，它有三个电极分别为栅极（代表字母G）、源极（S）、漏极（D）。图形中与栅极在一条直线上的是源极。图5（b）、（c）、（d）分别为P沟道结型场效应管、增强型单栅P沟道和衬底无引出线的绝缘栅场效应管、增强型单栅N沟道和衬底无引出线的绝缘栅场效应管的符号。场效应管实物中各电极排列有一定规律，读者必须掌握，使用时把符号与实物相对应，如图5（e）所示，以防止焊接时出错。

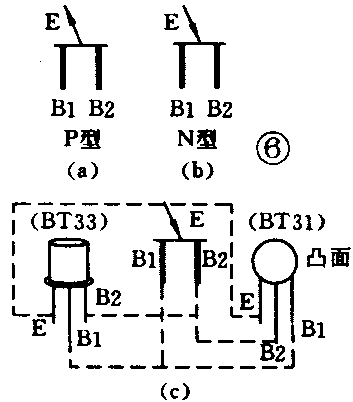

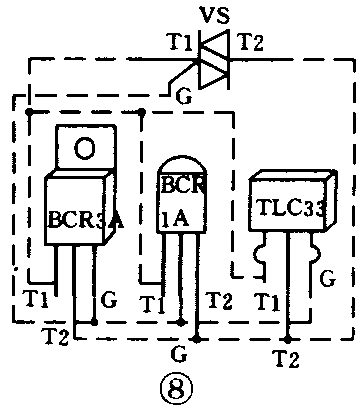

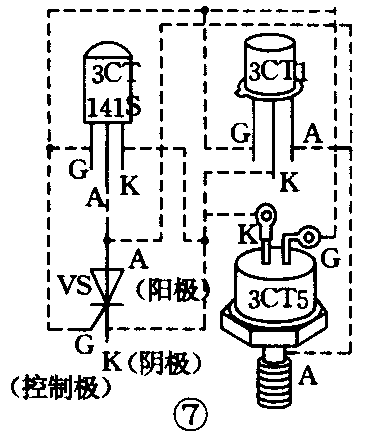

图6画出了P型与N型单结管的符号与实物对应图，图7画出了单向可控硅的符号与三种实物对应图，图8画出了双向可控硅的符号与实物对应图，均供读者记忆这些图形符号时参考。可控硅在电路图中代表字母为VS，如电路中出现多个可控硅，可用VS1、VS2……表示。

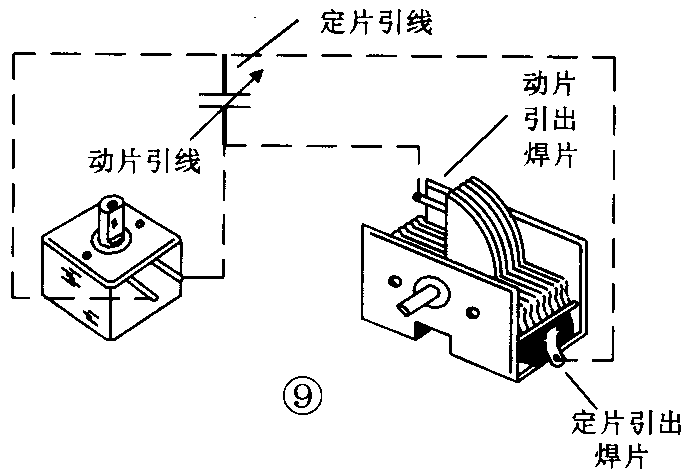

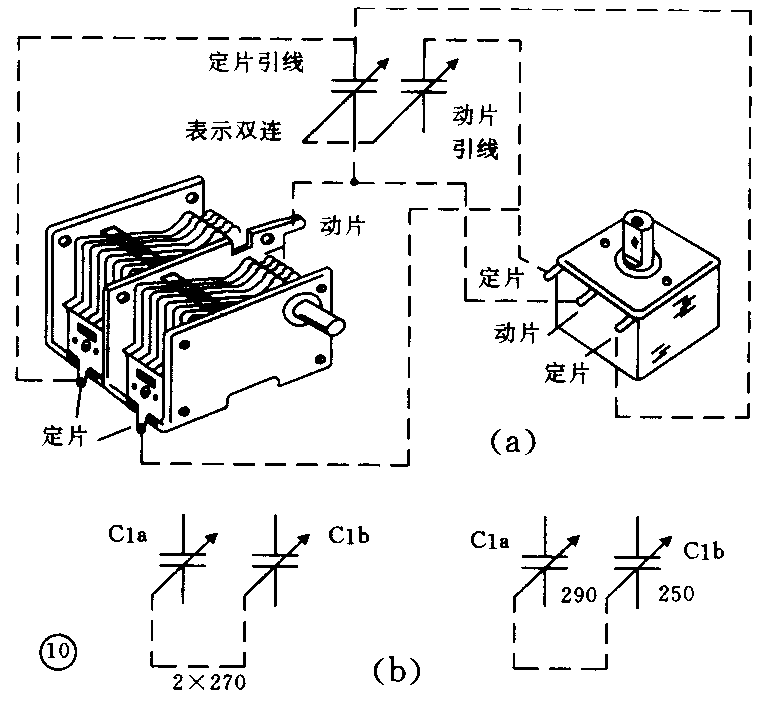

答：可变电容器的容量可以在某一范围内变化。常见可变电容器的容量变化是依靠金属片的机械转动来完成的。可以旋转的金属片称动片，固定的金属片称为定片。可变电容器接入电路中，往往要求动片接“接地”端。在可变电容器的符号中，动片引线与定片引线都有标记，详见图9，符号中箭头表示容量可调节，箭头的“头”一端引线为定片引线，箭尾的那端引线为定片引线。图10为双连可变电容器符号与实物对应图，符号中的虚线是“双连”标记，表示此两个电容器同步旋转。另外双连电容器符号旁还标上各连的最大容量，如图10（b）左边，表示此双连为等容双连，各连最大容量为270pF。还有的双连旁标注的容量不等，如图10右边所示，表示此双连为差容双连，最大容量分别为250pF和290pF。

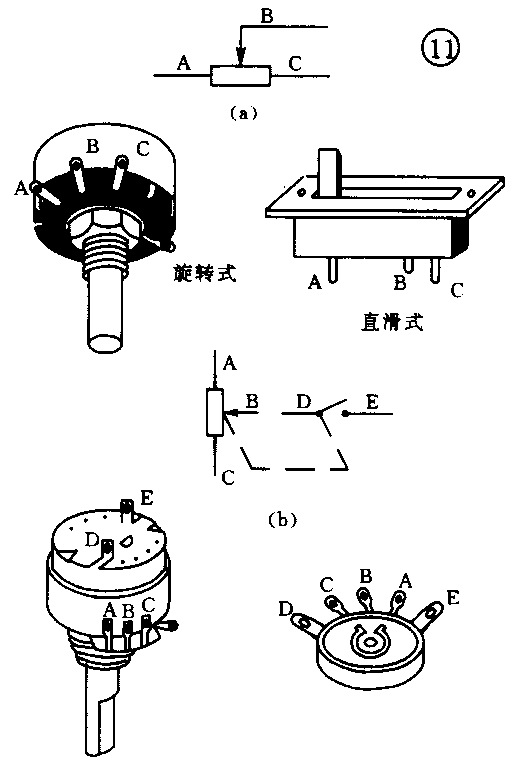

答：常见的电位器有旋转式、直滑式、推拉式等，尽管它们形状不同，结构不一样，但均用图11（a）所示符号表示（符号上的字母是我们加上的）。它是在固定电阻器符号上加了一个箭头，这个带箭头的引出线表示滑动触点引线。在看电位器的符号时，关键的是要找出滑动触点，图11（a）为电位器符号和其相对应的实物情况。图11（b）为带开关的滑动触点电位器符号，看此符号时，一定要注意开关符号（图中字母D、E）的两条线所对应的实际元件是哪两个焊片。符号中的连接虚线，表示开关和电位器由同一个轴控制，只有接通开关后，才能调节电位器的阻值。在电路图中电位器的代表字母为RP。开关的代表字母为S。

答：变压器、继电器等图形符号中，引出端子较多，读者在识别这些符号时，首先要认清各端子的名称和标记，然后与实物上各端子对应起来，这样才能防止错焊。

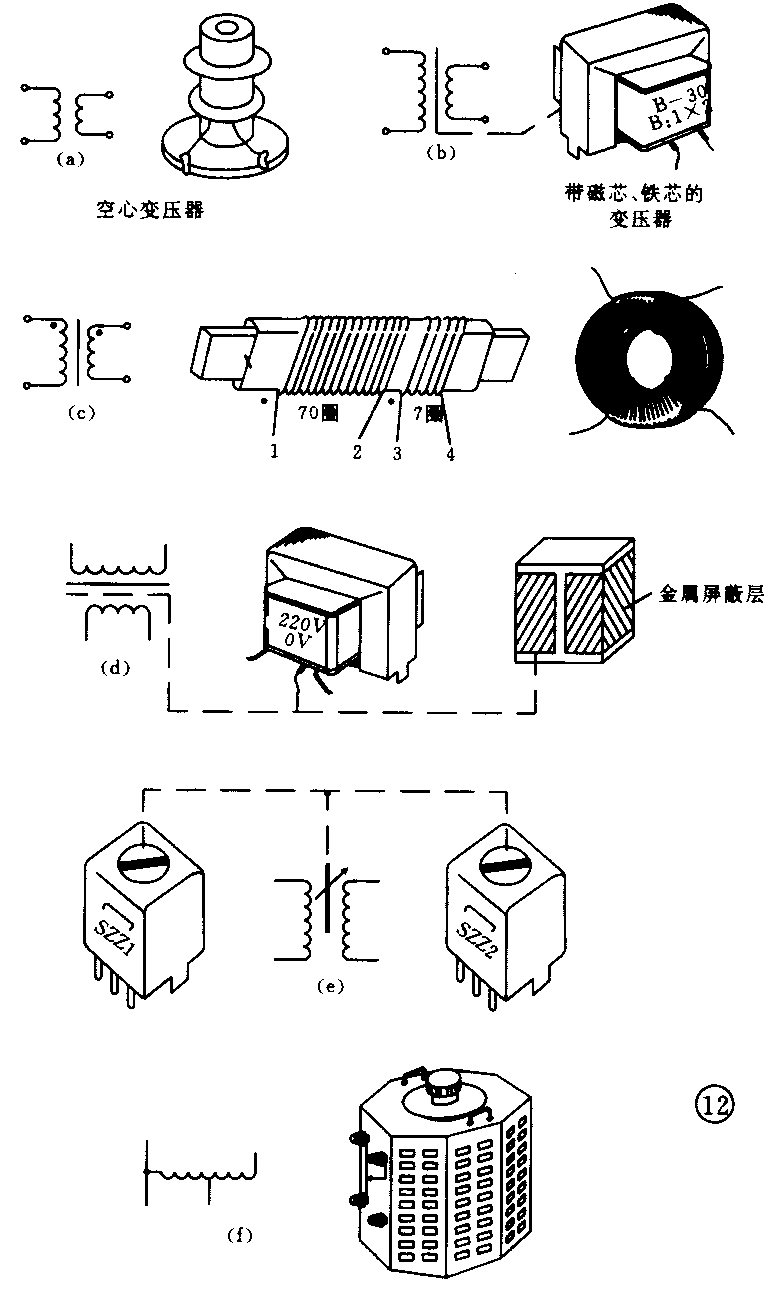

1．变压器的符号：图12（a）为双绕组变压器的符号（即空芯变压器符号），旁边为其对应的实物。如果在空芯变压器中插入铁芯（硅钢片、坡膜合金等材料）或磁芯（铁氧体），就要用图12（b）的符号，符号右边为铁芯变压器的实物。铁芯或磁芯的形状有长方形或圆环形，但都用图12（b）所示的符号表示。符号中的直线即表示铁芯或磁芯。图12c为带有瞬时电压极性标记的双绕组变压器符号。符号中的两上小黑点表示此线圈此端瞬时电压极性是相同的，如旁边线圈引出线1和3就是同极性的。图12（d）为绕组间有屏蔽的双绕组变压器符号。符号中的虚线表示屏蔽。典型的屏蔽就是电源变压器初、次级绕组中加的一圈和线圈框一样宽的铜箔，但铜箔两端不能相碰，应有一定间隙，否则变压器会被短路烧坏。符号右边为带屏蔽的变压器外形及屏蔽的结构。图12（e）为可调磁芯变压器的符号，旁边为其实物。图12（f）为自耦变压器的符号和实物。变压器在电路图中代表字母为T。

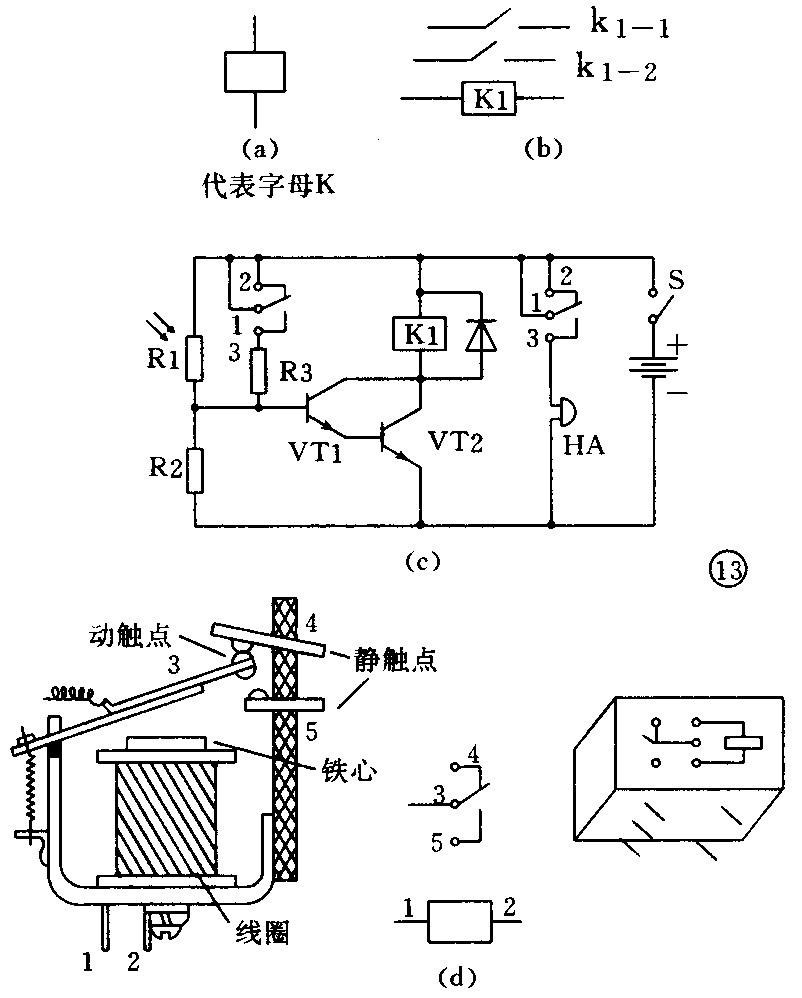

2．继电器的符号：图13（a）为继电器的一般符号，它代表继电器的电磁线圈。实际应用时都要画出和继电器线圈相关的触点。继电器的触点可靠近线圈画出，如图13（b），符号中两个常开触点可用k\(_{1}\)-1，k1-2表示，当继电器线圈通以额定电流时，两个触点闭合。请读者注意，电路图中画出的继电器符号中触点状态是反映不通电时情况。当触点较多而且每对触点所控制的电路又各不相同时，可采用分开表示法。如图13（c），是一个光控报警器的原理电路。K1为继电器，k\(_{1}\)-1，k1-2为继电器的两组触点（转换触点）。当光敏电阻R1有光照射时，VT1、VT2导通，继电器K1吸合，k\(_{1}\)-1触点由“1”和“2”通转到“1”和“3”通，电警笛HA报响。同时，k1-2接点也由1、2通转到1、3通，为VT1、VT2提供了偏流，使继电器自保。电警笛HA长鸣不已，直到开关S断开。

如果一个电路中有好几个继电器，可以标上K1，K2……，给相应的控制触点也标上k\(_{1}\)-1，k1-2……k\(_{2}\)-1，k2-2……即可。图13（d）为两种继电器的实物，供读者参考。

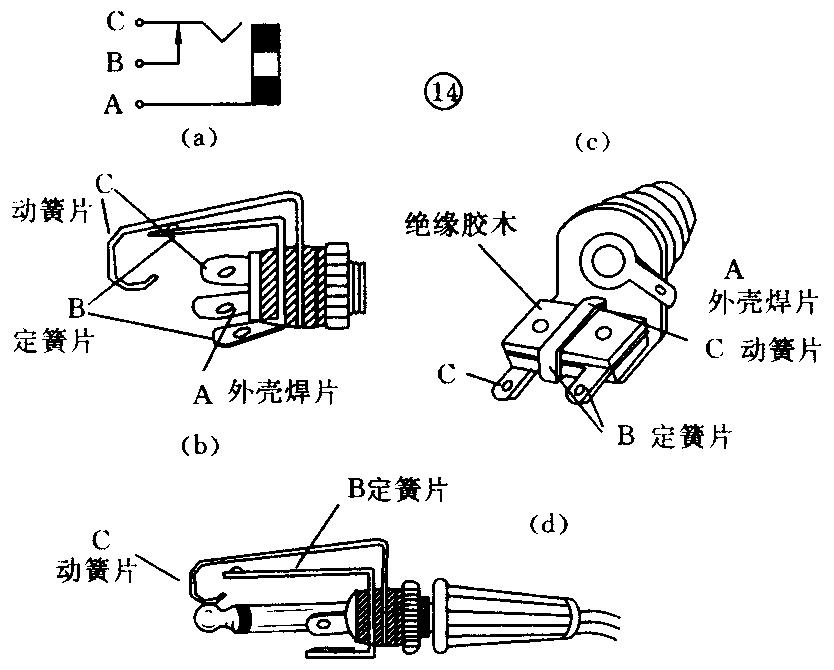

答：图14（a）为插座的图形符号，其中带箭头那端B为定簧片端，C为动簧片端，A为外壳焊片。图14(b）、（c）画出插座的实物图，供读者分辨各个接线端用。当插头插入后，B、C两端脱开，详见图14（d）。插座的符号中接点状态是反映没插入插头时的情况。插座在电路图中用文字XS表示。
